Круглые фланцы сварные
Цена по запросу.

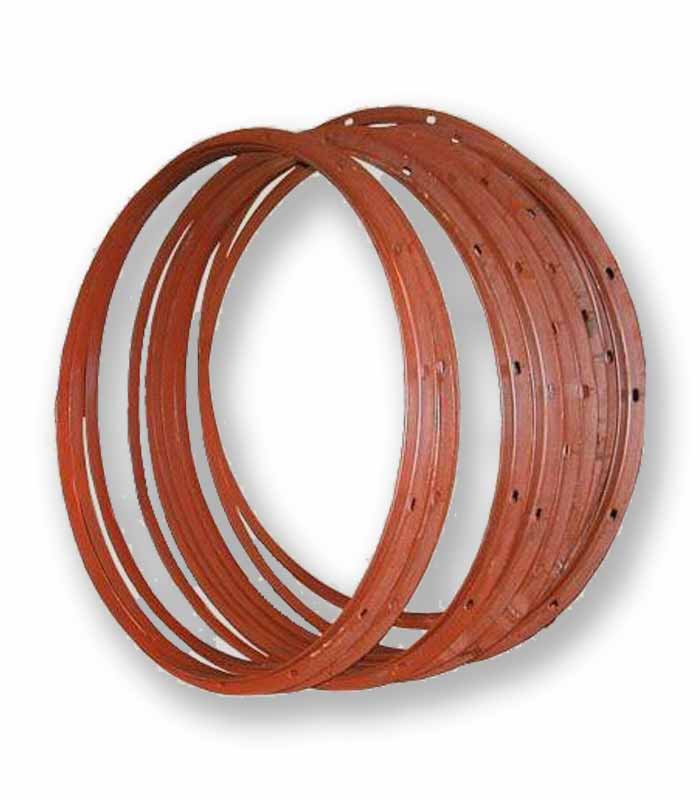

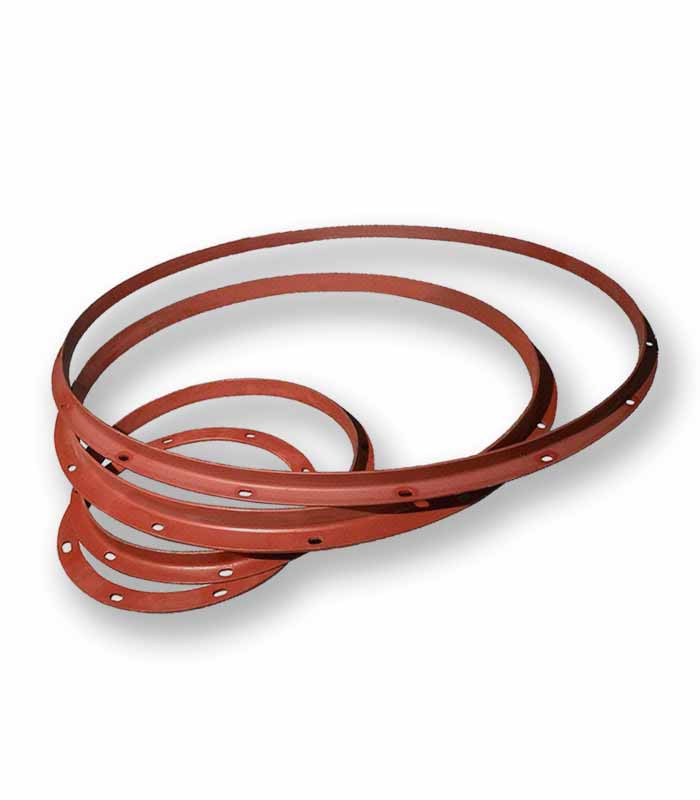

Сварные фланцы круглого сечения — это металлическое кольцо, изготовленное из стального уголка или полосы. По всей окружности изделия располагаются отверстия под болты, шпильки или другой крепеж. Внутренний диаметр сварного фланца в точности соответствует диаметру сечения круглого воздуховода. Обычно стандартные изделия имеют типовые размеры, но иногда встречаются стыки нестандартных параметров. Круглые фланцы сварные могут насаживаться как на оцинкованные вентиляционные изделия, так и на изделия из черной стали.
Описание
Описание фланцев сварных круглого сечения:
Фланец круглый сварной служит для скрепления двух вентиляционных изделий между собой. Фланцы прочно крепятся на торцах изделия и имеют отверстия для скрепления друг с другом с помощью болтового соединения. Размер фланцы должен соответствовать размеру вентиляционного изделия, на которое он одевается. Разделяют фланцы по форме сечения и по материалу, из которого он изготавливается.

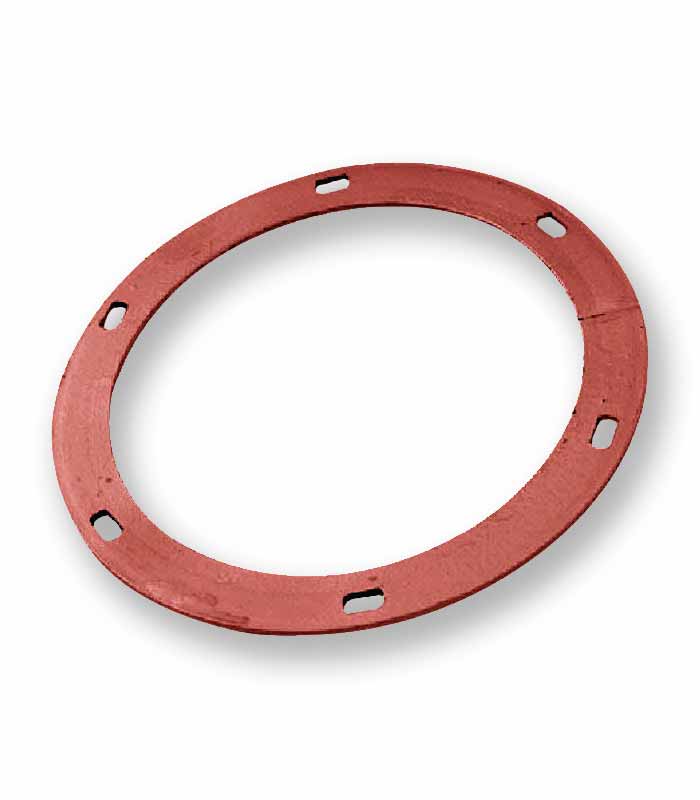

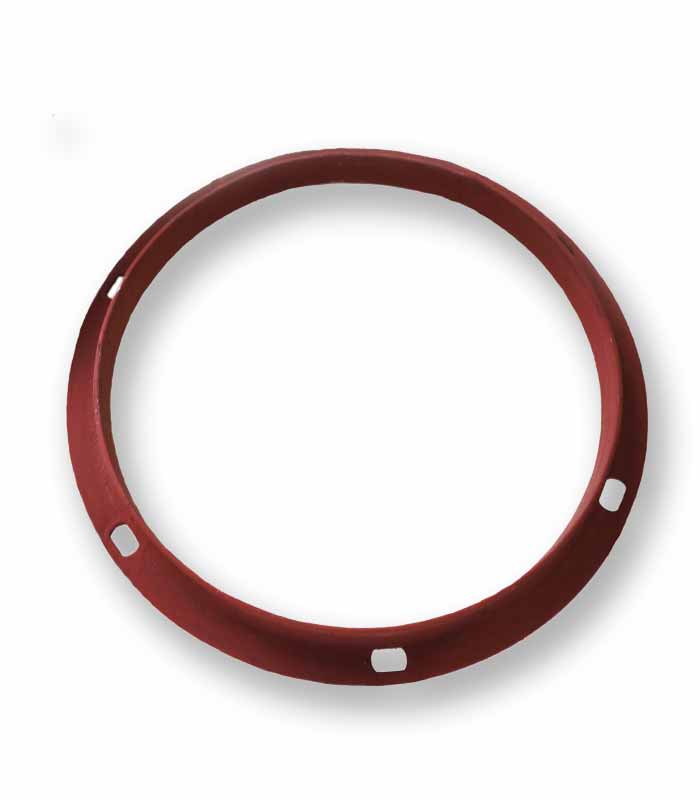

Фланцы круглого сечения — применяются для офланцовывания круглых воздуховодов из черной или оцинкованой стали. Также могут использоваться для соединения оцинкованных круглых воздуховодов, например в системе аспирации или дымоудаления. Для монтажа общеобменных систем вентиляции такие фланцы практически не используются. Материалом для изготовления круглых фланцев служит полосовая сталь или стальной уголок. Если диаметр воздуховода небольшой, менее 355 мм, то фланец изготавливается из полосы или вырезается из листа стали. В таком случае, он имеет плоскую форму. Если диаметр воздуховода 355 мм и более, то материалом для изготовления фланца служит стальной уголок, толщиной 3 мм или 4 мм.
