Воздуховоды круглого сечения и фасонные изделия
Воздуховод прямошовный
Воздуховоды круглого сечения прямошовные изготавливаются из тонколистовой оцинкованной и нержавеющей стали толщиной 0,45мм; 0,7мм; 1,0 мм и 1,2 мм.
Оцинкованные и нержавеющие прямошовные воздуховоды выпускаются стандартной длины 1250 мм. По желанию заказчика длина воздуховода может изменяется. Воздуховоды подобного типа являются весьма востребованными и популярными. Круглые воздуховоды могут применяться как в системах общеобменной вентиляции, приточно-вытяжной вентиляции, так и в системах аспирации, системах пневмостранспорта.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная или нержавеющий сталь |
| Толщина металла: | 0,45 - 1,2 мм. |
| Типоразмеры: | D Ø 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400 мм.* |
| *Выполняем изготовление под заказ по индивидуальным размерам. | |
Воздуховод спирально-навивной
Спирально-навивные воздуховоды производятся из оцинкованной стальной штрипсы – узкой полосы металла, которая в ходе обработки скручивается в спираль. Края штрипсы соединяются между собой фальцевым замком, за счет чего конструкция трубы обладает уникальной прочностью. Стандартная длинна воздуховода – 3 метра.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная сталь (0,5 - 1,2 мм.) |
| Длина: | 3000 - 12000 мм.* |
| Диаметр: | 100 - 1600 мм.* |
| *Выполняем изготовление под заказ по индивидуальным размерам. | |
Врезка круглая в круг
Врезка круглая в воздуховод предназначена для присоединения системы воздуховодов одного диаметра к системе воздуховодов другого диаметра, монтируется в стенку воздуховода. Большее отверстие имеет гладкий конец с отбортовкой. Для установки врезки в воздуховод в нем необходимо сделать отверстие. Врезка крепится механически к воздуховоду с помощью саморезов или заклепок. Перед установкой между врезкой и воздуховодом необходимо нанести слой силиконового уплотнения.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная или нержавеющий сталь |
| Толщина металла: | 0,45 - 0,9 мм. |
| Диаметр: | 280 - 1400 мм. |
| Типоразмеры : | D, D1 Ø 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1 000, 1 120, 1 250, 1 400 мм. |
| *Выполняем изготовление под заказ по индивидуальным размерам. | |
Врезка круглая прямая
Круглая вентиляционная врезка прямая (др. название – круглая врезка для прямоугольного воздуховода) предназначена для монтажа круглого воздуховода к воздуховоду прямоугольного сечения, кроме того данное изделие может служить отводом для вентиляционных решеток и диффузоров. Врезка прямая круглая монтируется в стенку прямоугольного воздуховода для последующего присоединения круглого воздуховода или других круглых фасонных частей. Врезки изготавливаются из материала, соответствующего материалу воздуховода – оцинкованная или нержавеющая сталь.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная или нержавеющий сталь |
| Толщина металла: | 0,45 - 0,9 мм. |
| Диаметр: | 100 - 1600 мм. |
| Типоразмеры : | D, D1 Ø 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1 000, 1 120, 1 250, 1 400 мм. |
| *Выполняем изготовление под заказ по индивидуальным размерам. | |

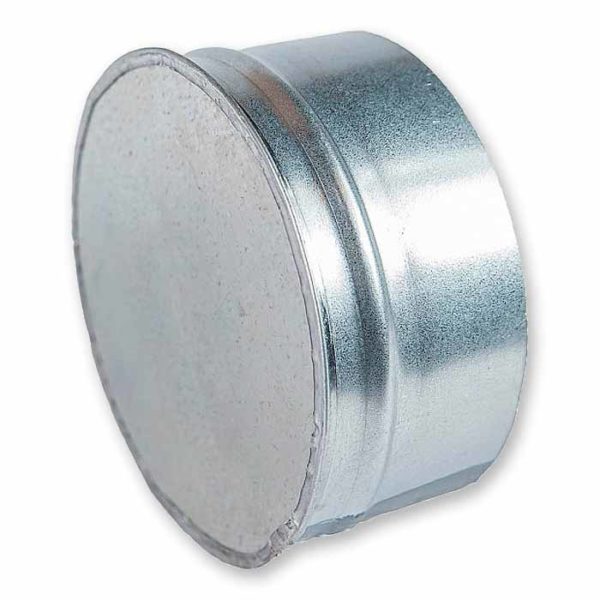

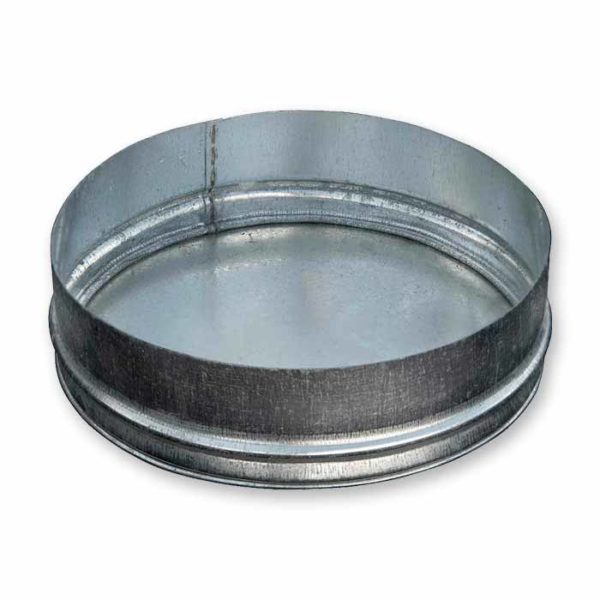

Заглушка круглая торцевая
Герметичность и цельность вентиляционной системы обеспечивают заглушки. Чаще всего такие фасонные части устанавливают на замыкающих секциях вентиляционных систем. Применение торцевой заглушки позволяет заметно повысить герметичность системы вентиляции и снизить аэродинамический шум, который могут создавать воздуховоды. Круглая оцинкованная заглушка может быть изготовлена с сеткой, что предупреждает попадание в систему воздуховодов мусора и посторонних предметов. Монтировать заглушки можно на фланце из шинорейки или на ниппеле - вовнутрь, на муфте – снаружи.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная или нержавеющий сталь |
| Толщина металла: | 0,45 - 0,9 мм. |
| Диаметр: | 80 - 1250 мм. |
| Типоразмеры : | D, D1 Ø 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1 000, 1 120, 1 250, 1 400 мм. |
| *Выполняем изготовление под заказ по индивидуальным размерам. | |

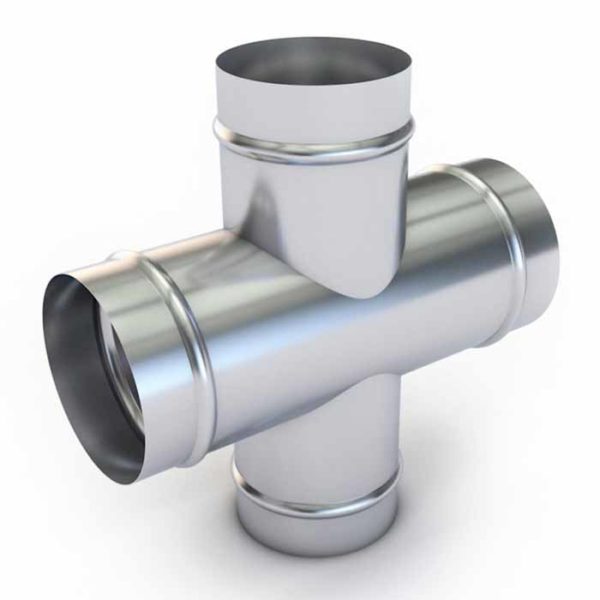

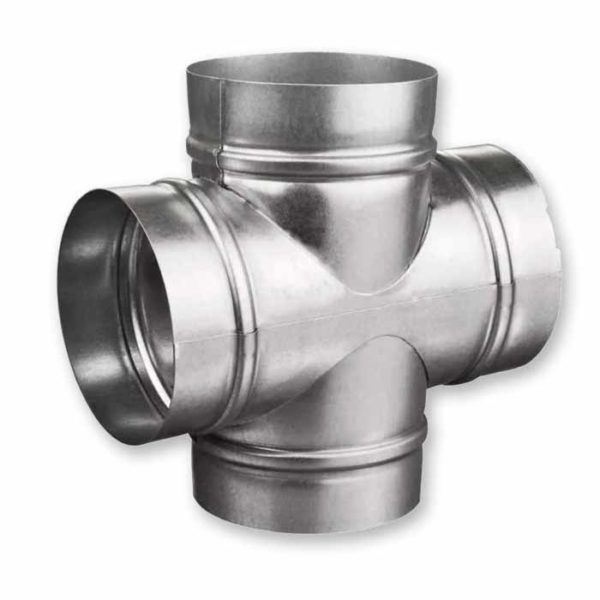

Крестовина круглая
Крестовина вентиляционная круглая – фасонное изделие из оцинкованной стали, соединяющее различные типы воздуховодов. Вентиляционная крестовина круглого сечения обеспечивает равномерное распределение воздушных потоков по воздуховодам, а также предоставляет им возможность изменять направление. Элементы будущей детали вырезаются из стального листа, после чего выполняется их сварка друг с другом. Края изделия сглаживаются, обеспечивается защита крестовины от температурных перепадов, воздействия влаги и агрессивных веществ.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная или нержавеющий сталь |
| Толщина металла: | 0,45 - 0,9 мм. |
| Диаметр: | 100 - 1400 мм. |
| Типоразмеры : | D, D1 Ø 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1 000, 1 120, 1 250, 1 400 мм. |
| *Выполняем изготовление под заказ по индивидуальным размерам. | |

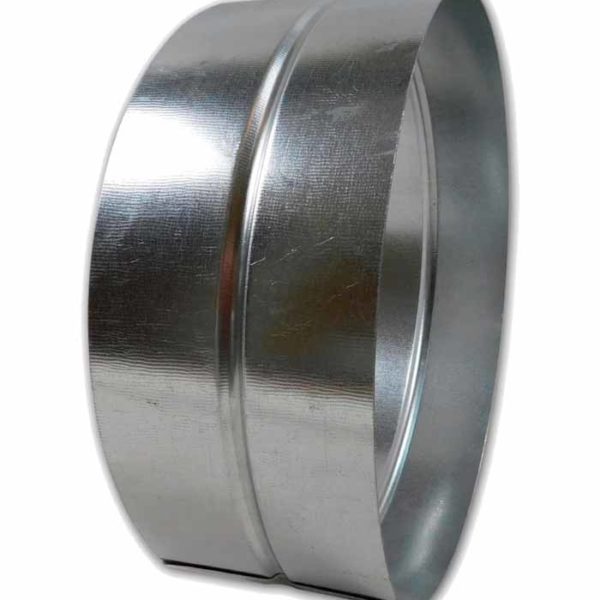

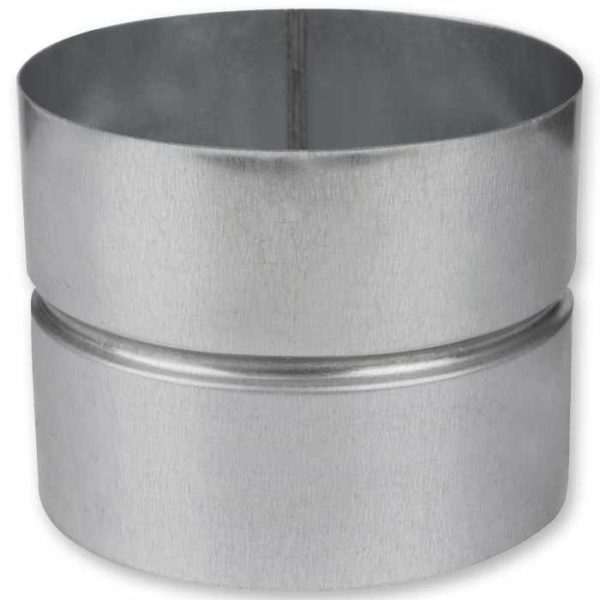

Муфта круглая
Муфта вентиляционная используется вместе с воздуховодами круглыми (спиральными и прямошовными) для соединения прямых отрезков. Материалом изготовления служит оцинкованная или нержавеющая сталь. Муфта надевается сверху на воздуховоды, чем отличается от ниппелей. Специальным станком по центру делается опорный выступ, утопленный внутрь (так называемый «упорный зиг») для удобства крепления. Во всём остальном муфта не чем не отличается от ниппеля. Возможно изготовление муфты любой длины по специальному заказу.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная или нержавеющий сталь |
| Толщина металла: | 0,45 - 0,9 мм. |
| Типоразмеры: | D Ø 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400 мм.* |
| *Выполняем изготовление под заказ по индивидуальным размерам. | |

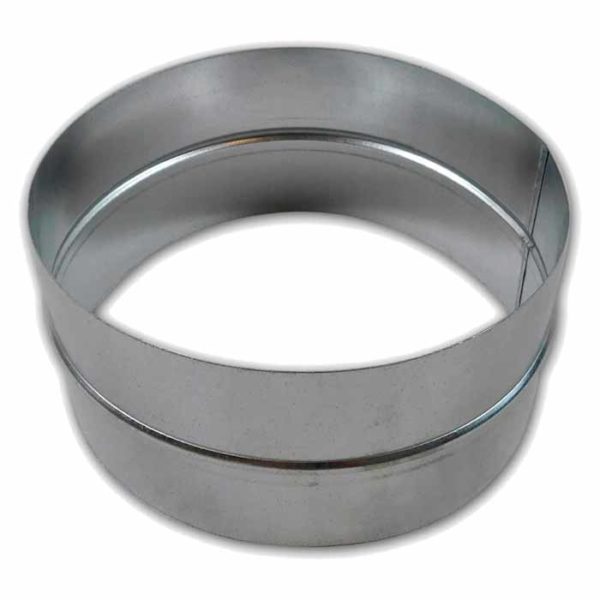

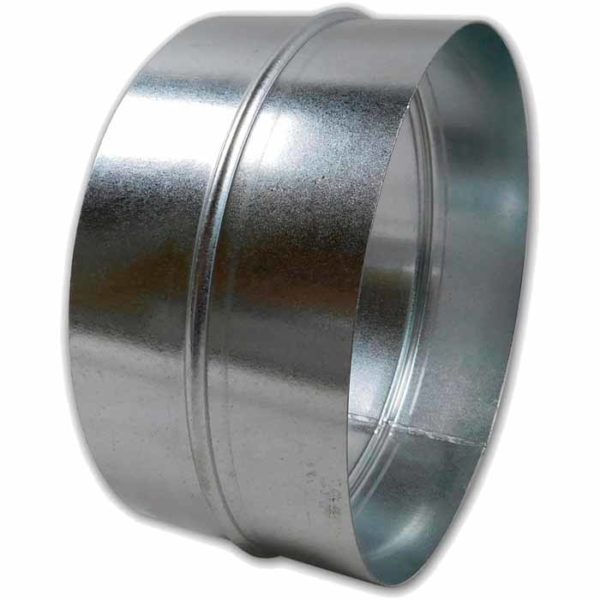

Ниппель круглый
Ниппель для воздуховодов применяется для соединения прямых участков круглых воздуховодов одного диаметра. Изготавливается из стали с покрытием из цинка (оцинкованной стали) стандартных толщин, которые зависят от диаметра. Ниппель представляет собой металлический патрубок с ребром посередине (зигом) для соединения воздуховодов стык в стык. Благодаря такому соединению (а также дополнительному использованию герметиков) достигается герметичность соединений. Длина ниппелей зависит от диаметра и бывает от 120 до 200 мм, по спецзаказу можно изготовить и более длинные изделия.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная или нержавеющий сталь |
| Толщина металла: | 0,45 - 0,9 мм. |
| Типоразмеры: | D Ø 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400 мм.* |
| *Выполняем изготовление под заказ по индивидуальным размерам. | |

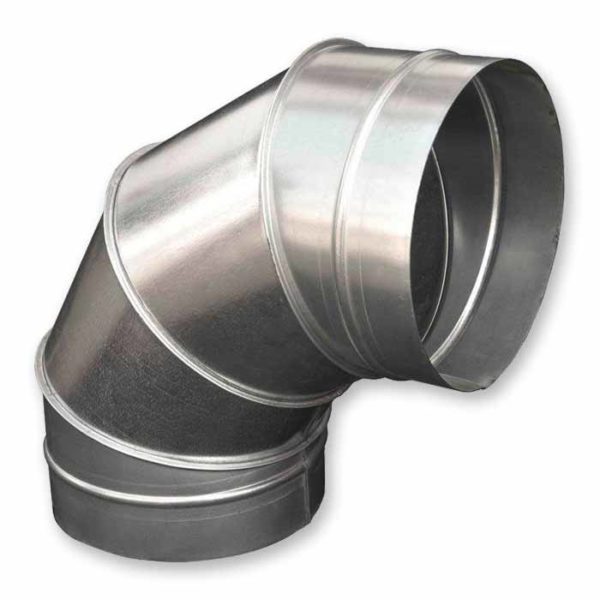

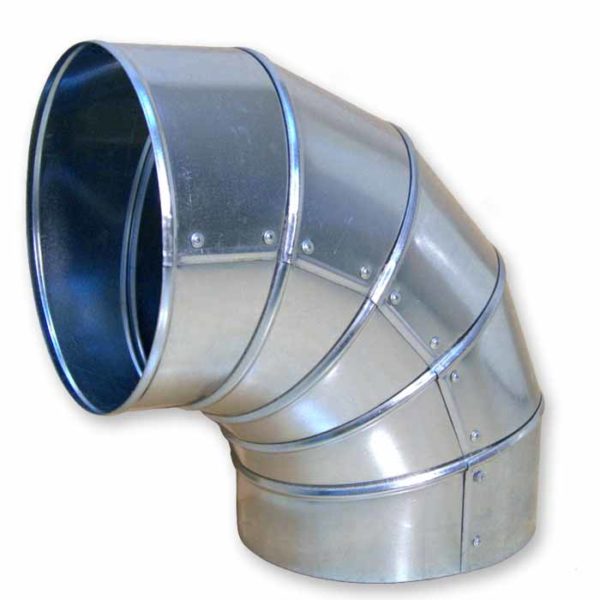

Отвод круглый
ГК «ЕВРОКЛИМАТ» производит отводы 90, 60, 45, 30 и 15 градусов. Наиболее распространены отводы 90 градусов и 45 градусов. Отводы изготавливаются различных диаметров от 100 мм. до 1250 мм. При необходимости радиус поворота может иметь любое значение, но не менее 150 мм. Длина шейки отвода также может быть любой. Изготавливаются отводы из рулонной оцинкованной или нержавеющей стали толщиной от 0,5 до 1,0 мм. Толщина металла зависит от размеров отвода.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная или нержавеющий сталь |
| Толщина металла: | 0,45 - 0,9 мм. |
| Типоразмеры: | D Ø 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400 мм.* |
| Угол поворота : | 15°, 30°, 45°, 60°, 90° |
| *Выполняем изготовление под заказ по индивидуальным размерам. | |

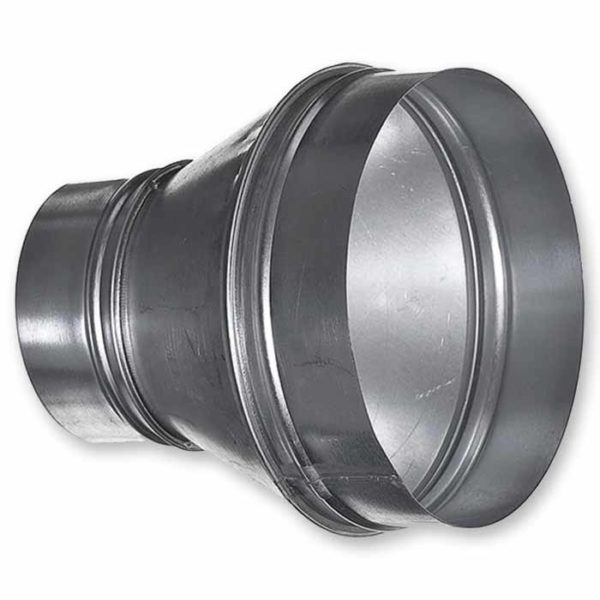

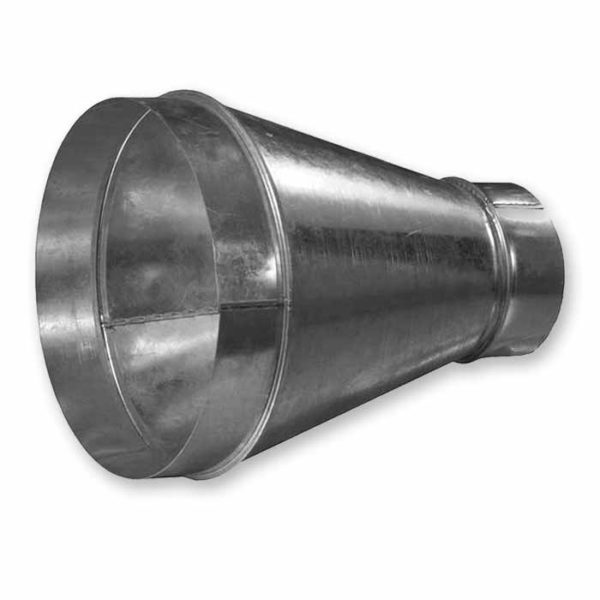

Переход круглый
Переход круглого сечения используется для изменения диаметра воздуховода и по необходимости смещения его оси на определенную величину. Переход вентиляционный круглого сечения производится из оцинкованной или нержавеющей стали толщиной от 0,45 до 0,9 мм. Выбор размеров на сегодняшний день весьма широк. Диаметр стандартных переходов составляет от 80 и до 1250 мм.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная или нержавеющий сталь |
| Толщина металла: | 0,45 - 0,9 мм. |
| Длина: | 55 - 1190 мм. |
| Диаметр : | 100 - 1250 мм. |
| *Выполняем изготовление под заказ по индивидуальным размерам. | |

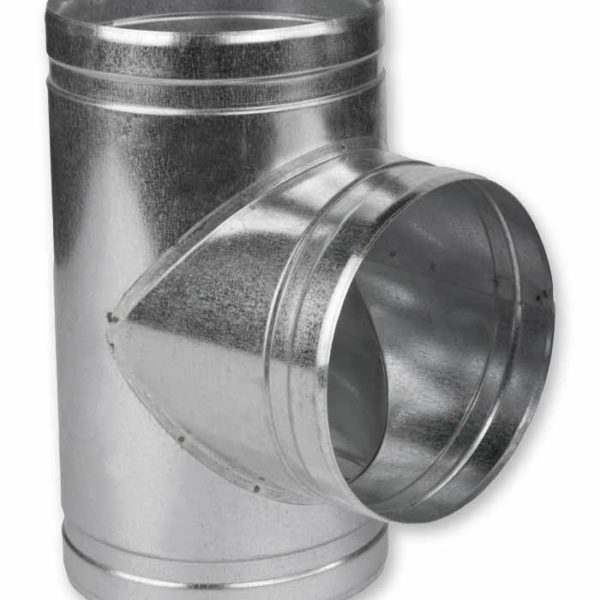

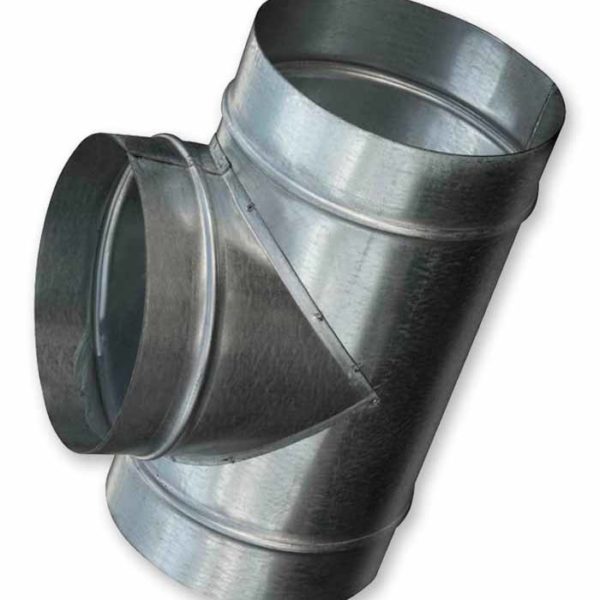

Тройник круглый
Тройник вентиляционный круглого сечения - это фасонная деталь, которая используется при монтаже воздуховодов круглого сечения. Главная цель использования тройников – присоединение ответвлений к основному каналу. По умолчанию, у тройников ниппельное соединение, которое позволяет его монтировать внутрь воздуховода. Так как тройник является фасонной частью воздухоотвода, потому подбирается он в зависимости от диаметра, вида и типа главной воздухопроводной трубы.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная или нержавеющий сталь |
| Толщина металла: | 0,45 - 0,9 мм. |
| Диаметр: | 100 - 1600 мм. |
| Типоразмеры : | D, D1 Ø 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1 000, 1 120, 1 250, 1 400 мм. |
| *Выполняем изготовление под заказ по индивидуальным размерам. | |

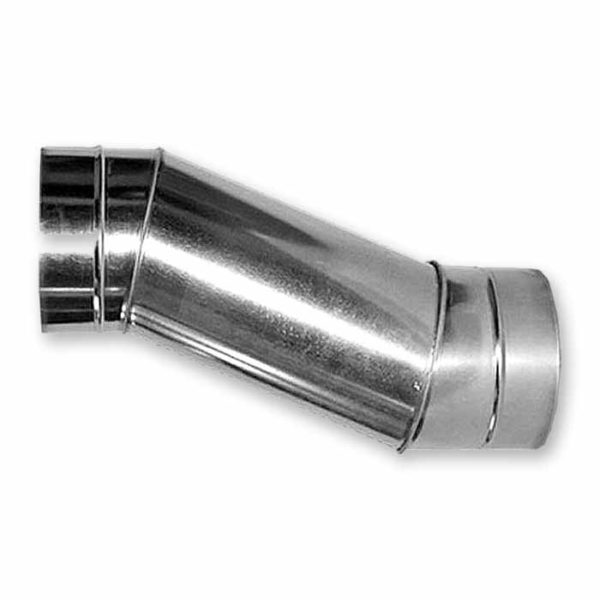

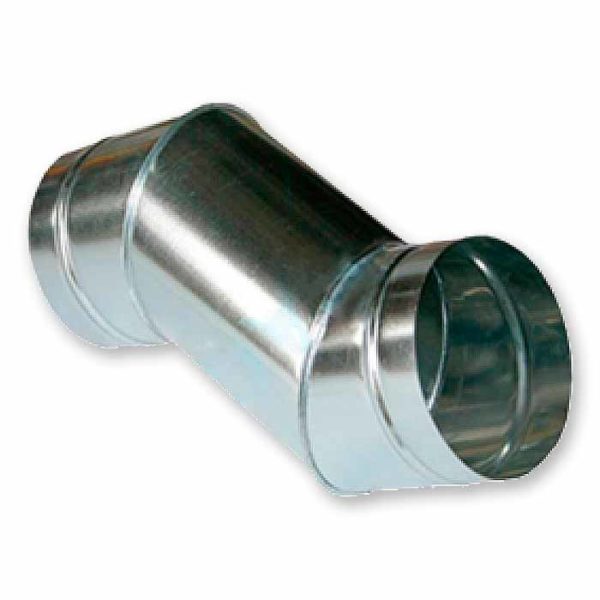

Утка круглая
Утка применяется в вентиляционных системах сложной конфигурации в тех случаях, когда трубы смещены по продольной оси. С помощью уток при прокладке системы воздуховодов обходят балки, выступы, препятствия на пути системы.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная или нержавеющий сталь |
| Толщина металла: | 0,45 - 0,9 мм. |
| Типоразмеры: | D, D1 Ø 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1 000, 1 120, 1 250, 1 400 мм. |
| *Выполняем изготовление под заказ по индивидуальным размерам. | |
