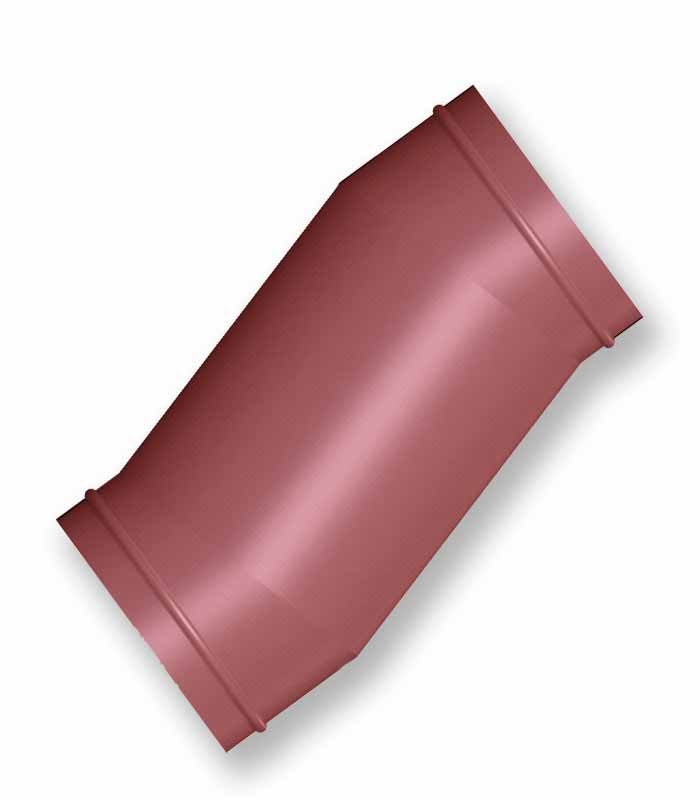

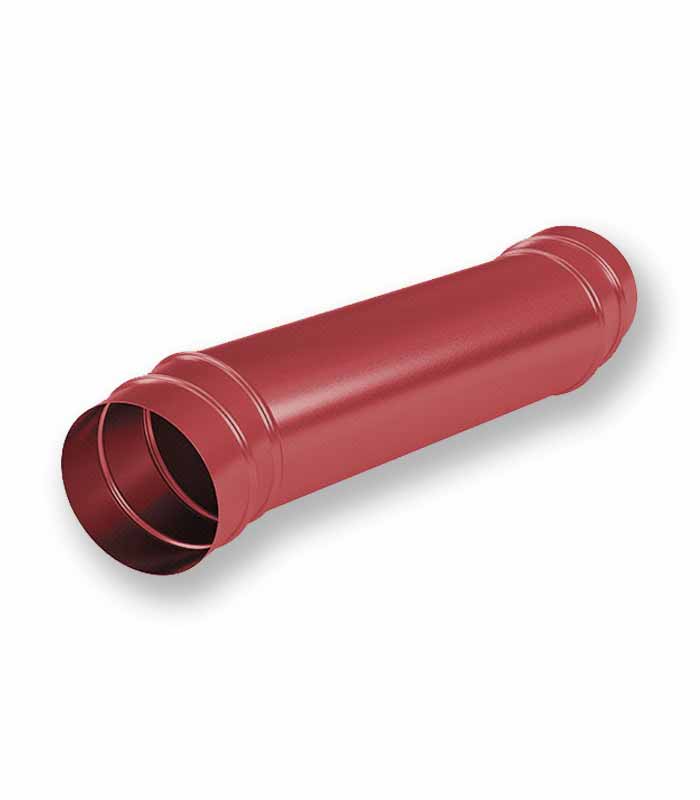

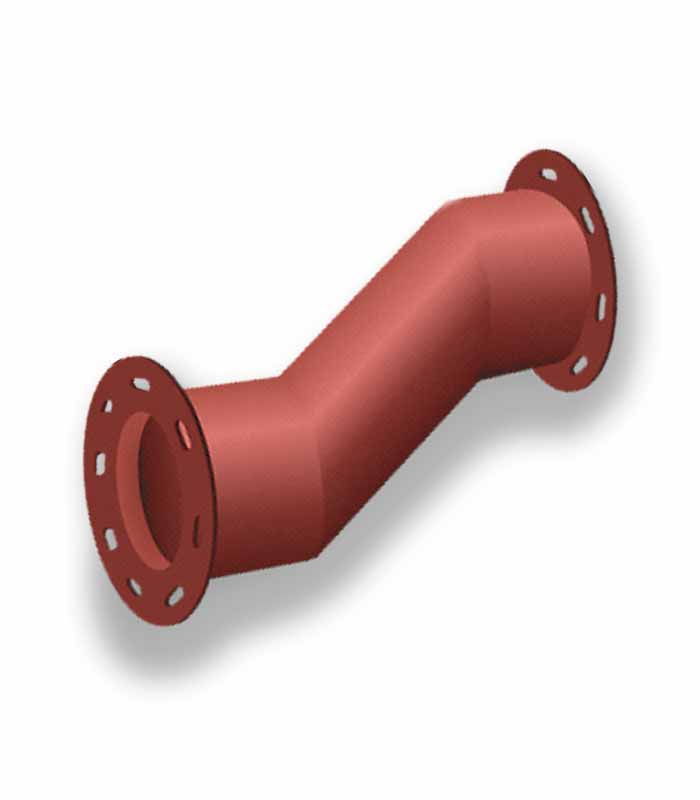

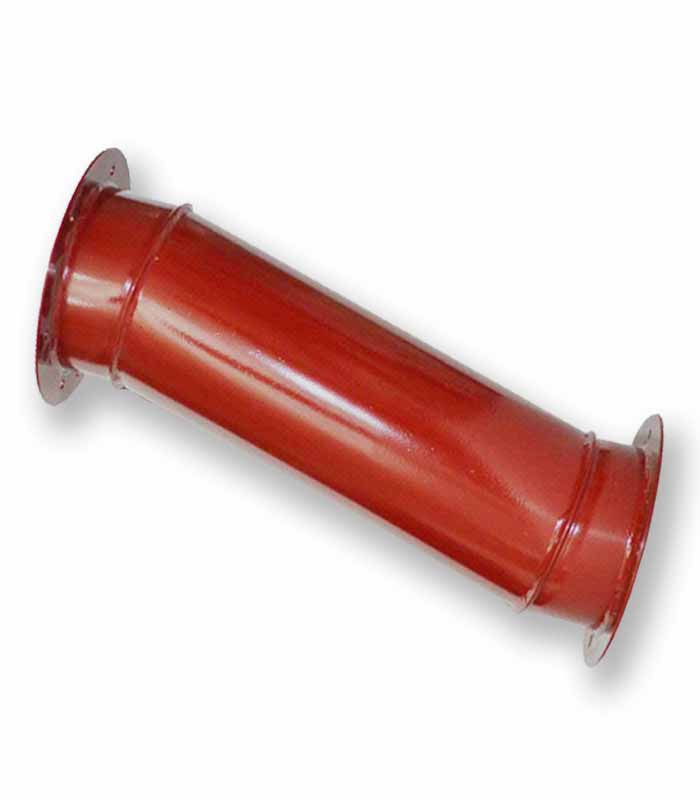

Утка круглая сварная
Утка сварная круглого сечения круглая сварная предназначены для изменения уровня воздуховодов. С помощью уток при прокладке системы воздуховодов обходят балки, выступы, препятствия на пути системы. Данная деталь изготавливается индивидуально по заданным размерам сечения и по заданному смещению. В отличие от использования отвода, утка круглая сварная позволяет соединить воздуховоды, расположенные на небольшом смещении друг от друга. Также сварную утку удобно использовать, если между воздуховодами небольшое расстояние. Движение потока воздуха внутри утки происходит плавнее, чем при использовании отводов, что позволяет избежать шума и вибрации.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная стальчерная сталь |
| Толщина металла: | сталь рулонная холоднокатаная от 1,0 до 1,4 мм.сталь листовая горячекатаная от 1,5 до 5,0 мм |
| Тип соединения: | на фланцах из сварного уголкабез фланцев |
| Материал для фланцев: | сварной уголок 25х25х4 ГОСТ 8509сварной уголок 32х32х4 ГОСТ 8509сварной уголок 40х40х4 ГОСТ 8509 сварной уголок 50х50х5 ГОСТ 8509г/к сталь 2,0 мм. г/к сталь 3,0 мм. |
| Покрытие от коррозии: | грунт ГФ-021 по ГОСТ 25129-89.класс покрытия УП по ГОСТ 9.032-74 |
| *Также, предлагаем изготовление сварных воздуховодов и фасонных элементов по чертежам заказчика из черной и оцинкованной стали. | |
