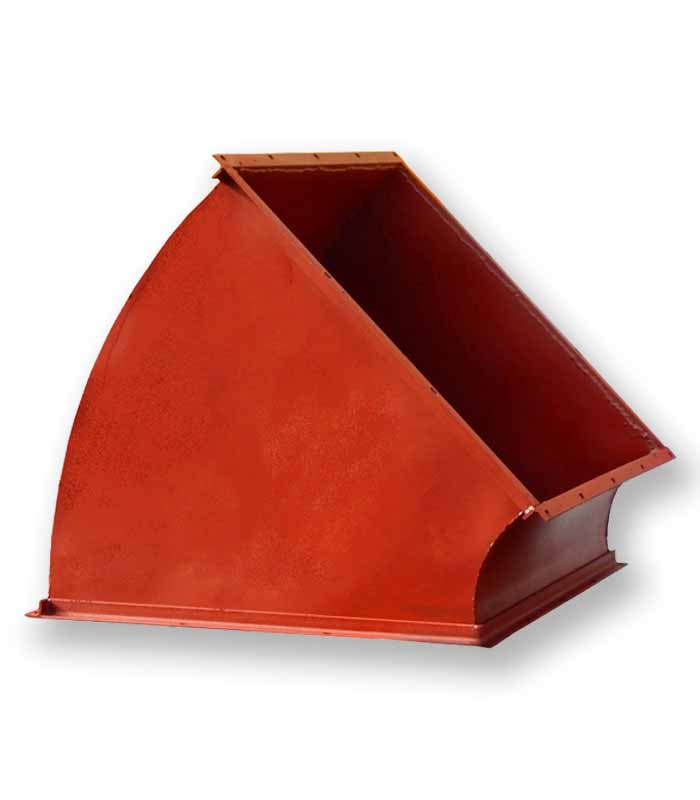

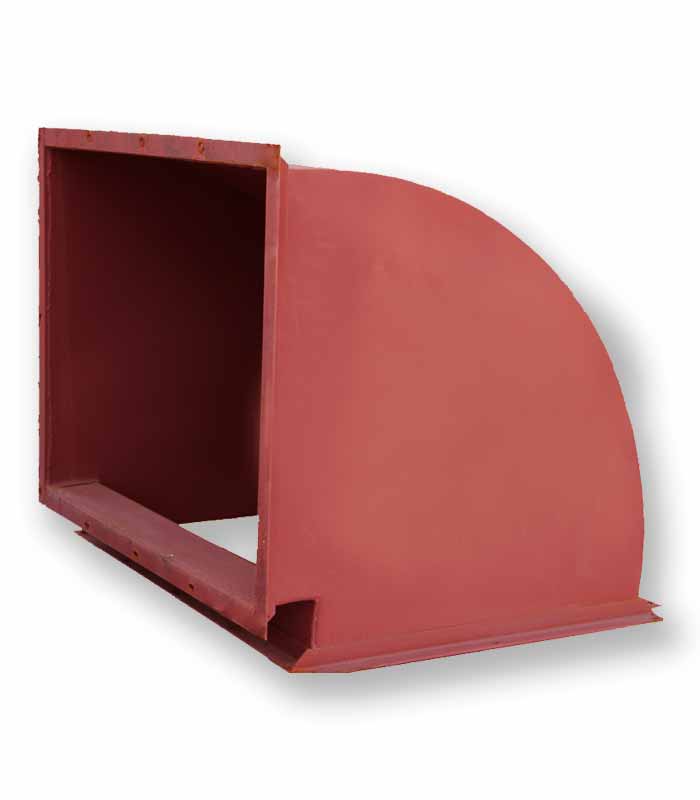

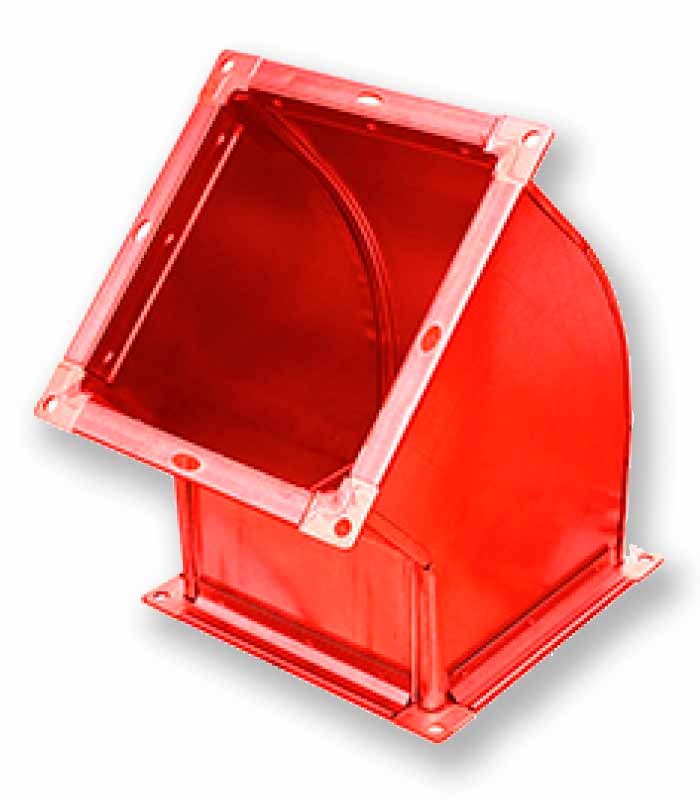

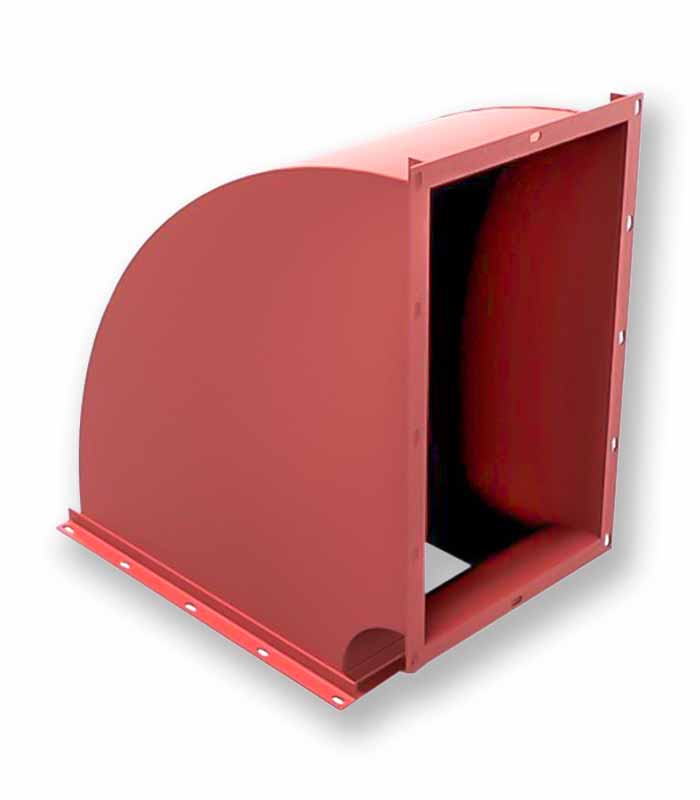

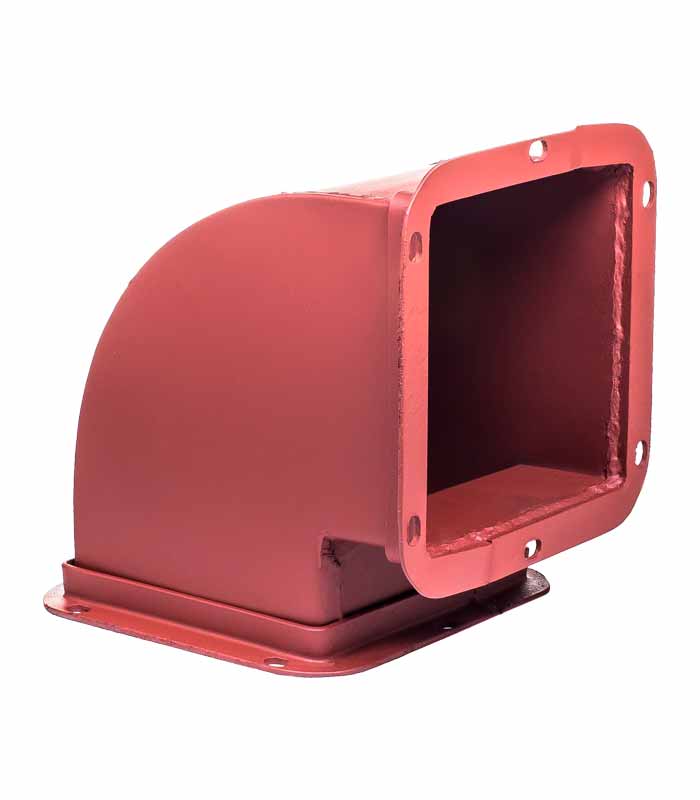

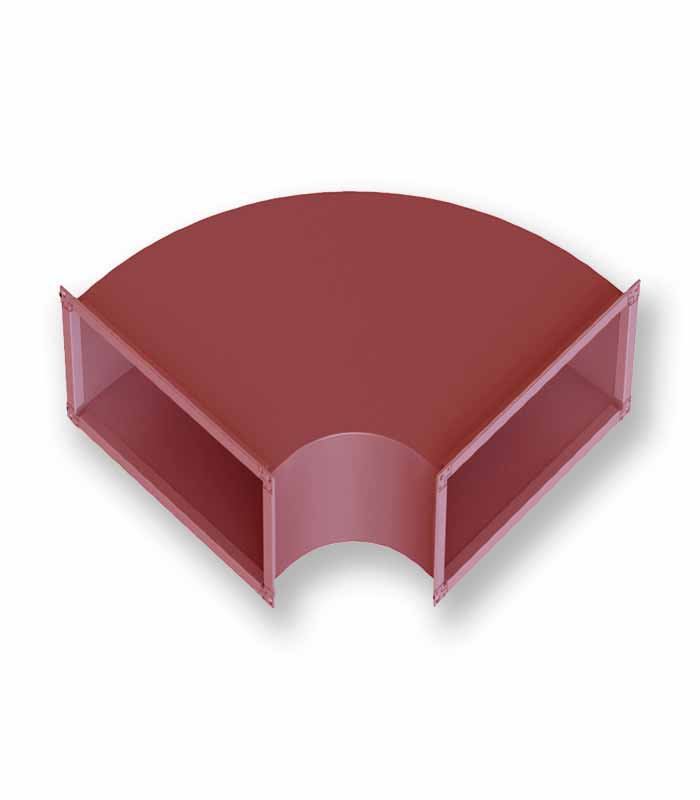

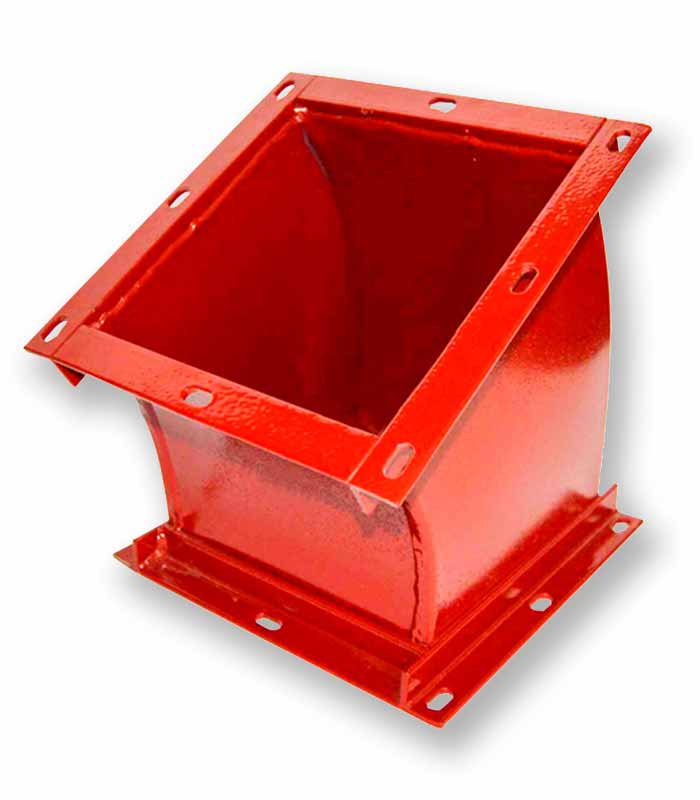

Отвод прямоугольного сварного воздуховода
Отводы прямоугольного сечения предназначены для плавного направления системы дымоудаления под углом по горизонтали или вертикали. Отводы сварные прямоугольного сечения используются для соединения прямых участков воздуховодов систем дымоудаления. Так же отводы прямоугольного сечения могут быть изготовлены с дополнительными перемычками из уголка, шпильки, прутка для увеличения жесткости и с рассекателями потока воздуха проходящего через отводы.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная стальчерная сталь |
| Толщина металла: | сталь рулонная холоднокатаная от 1,0 до 1,4 мм.сталь листовая горячекатаная от 1,5 до 5,0 мм |
| Сечение: | от 150×100 мм. до 2400×2400 мм. |
| Длина: | 225 мм. — 1200 мм. |
| Угол поворота: | 15°, 30°, 45°, 90° |
| Покрытие от коррозии: | грунт ГФ-021 по ГОСТ 25129-89.класс покрытия УП по ГОСТ 9.032-74 |
| *Также, предлагаем изготовление сварных воздуховодов и фасонных элементов по чертежам заказчика из черной и оцинкованной стали. | |
Описание
Описание отвода прямоугольного сварного воздуховода системы дымоудаления:
Отвод прямоугольного сварного воздуховода системы дымоудаления — фасонный элемент воздуховода, позволяющий прокладывать систему вентиляции по заданному маршруту. Отводы дымоудаления изготавливаются в основном из черной или оцинкованной стали.
Кроме того, вы можете заказать у нас отводы дымоудаления любого сечения и угла наклона на заказ.
