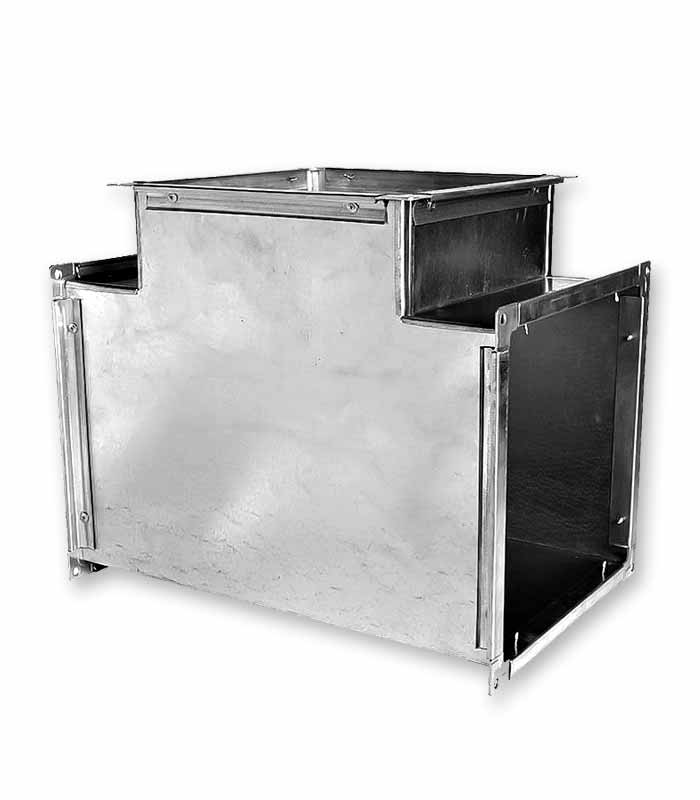

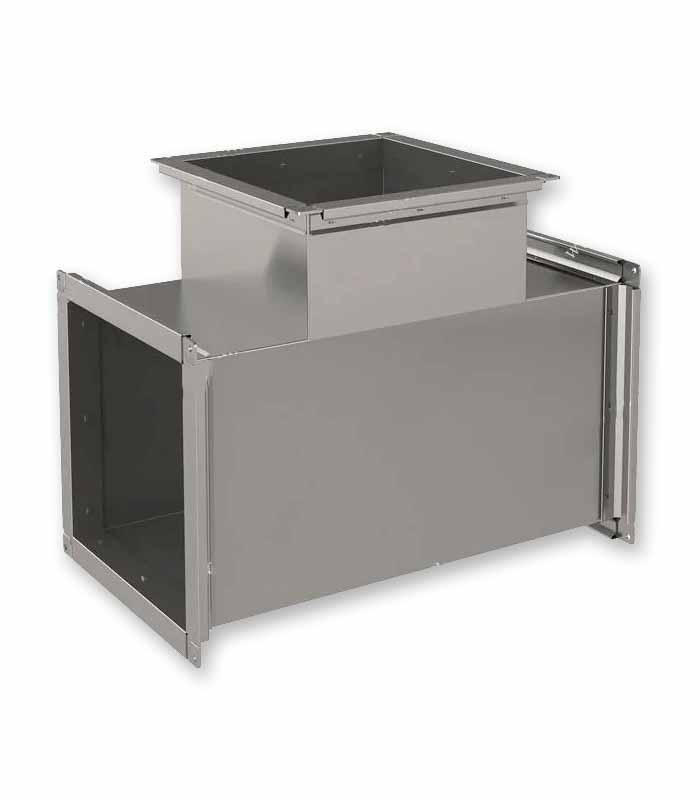

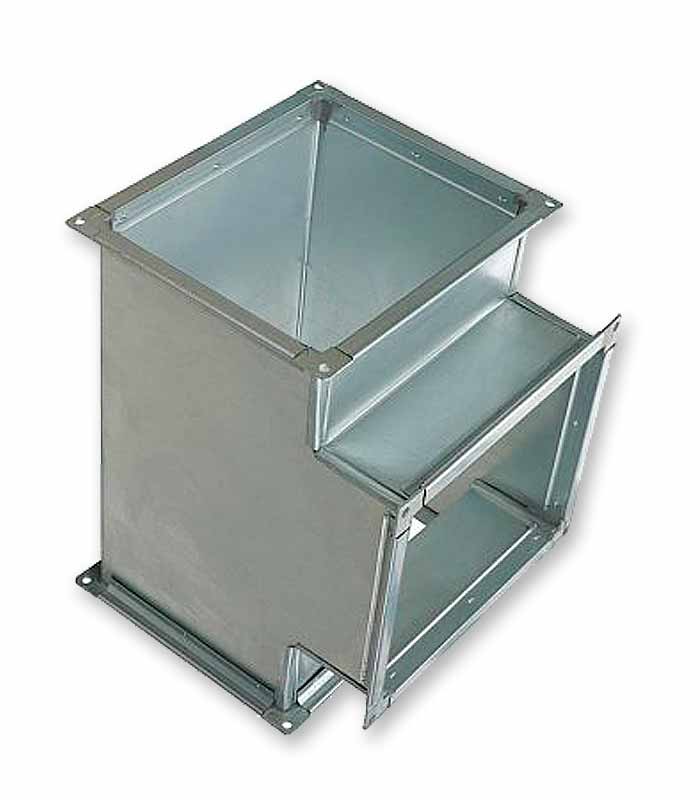

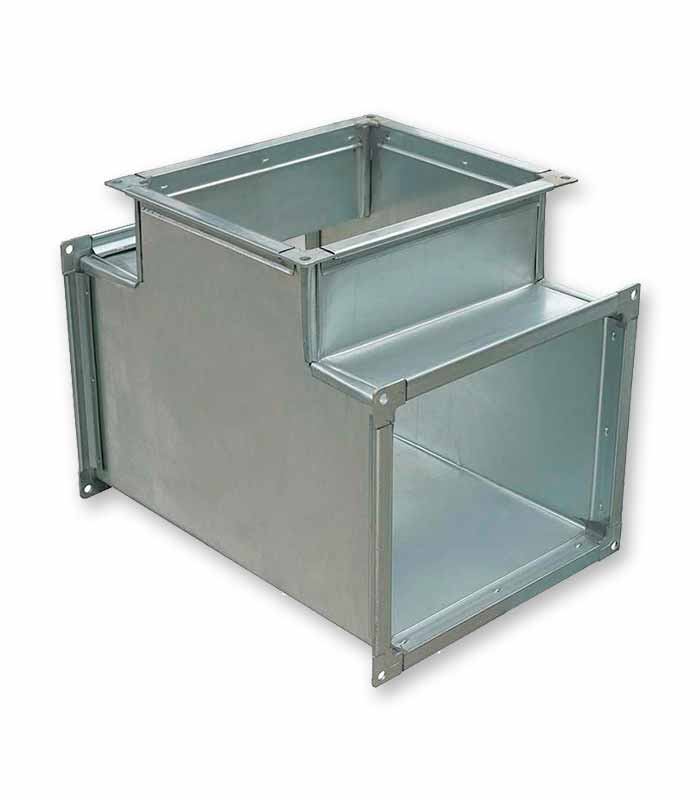

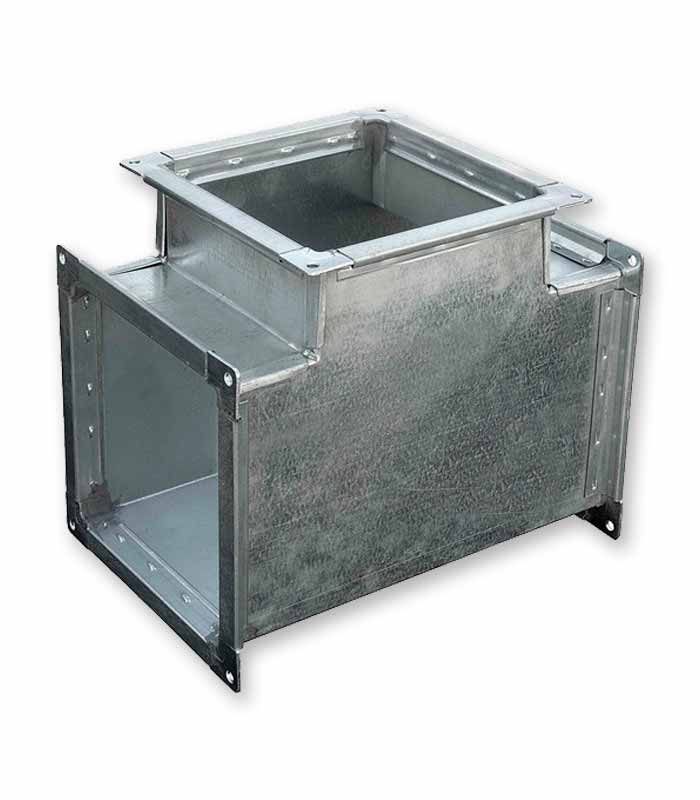

Тройник прямоугольный
Цена по запросу.
Тройники прямоугольного сечения для систем воздуховодов предназначены для разводки по горизонтали или вертикали сеть воздуховодов. Тройник представляет собой прямой участок воздуховода и врезанной в него врезки. Тройник прямоугольного сечения может быть с прямоугольной врезкой или с круглой врезкой. Врезка в тройнике устанавливается под углом 90 градусов, либо под углом 45 градусов. Размеры изделия могут принимать любые значения с учетом технологических ограничений. Обязательно проконсультируйтесь при заказе.
Тройник прямоугольный является нестандартным изделием и изготавливается на заказ по размерам заказчика.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная или нержавеющий сталь |
| Толщина металла: | 0,45 — 1,2 мм. |
| Угол ответвления: | 45°, 90° |
| Типоразмеры: | A, B, A1, B1: 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1 000, 1 120, 1 250, 1 400 мм. |
| *Выполняем изготовление под заказ по индивидуальным размерам. | |
Описание
Описание тройника прямоугольного:
Тройник вентиляционный прямоугольный используется для разветвления или соединения воздуховодов соответствующего сечения. Тройник для прямоугольной системы воздуховодов может быть исполнен:
- с одинаковыми формами сечений;
- с разными формами сечений.
Тройник изготавливают как с прямым углом ответвления, так и под другим необходимым углом (косой тройник). В системах аспирации принято использовать тройники с углом до 45°. Если ответвление тройника будет использовано для монтажа решетки, при заказе следует обратить на это внимание производителя. Стандартным считается исполнение прямоугольных выходов тройника на шинорейке. Если сечение воздуховода в системе вентиляции меняется, то для изготовления детали нужна более сложная технология, что несколько повышает ее стоимость.
Изготовление прямоугольных тройников осуществляется из высококачественной оцинкованной или нержавеющей стали с учетом требований сертификации и фактических эксплуатационных условий.
Изделия с оригинальными характеристиками изготавливаются по индивидуальному заказу. Для сложных вентиляционных систем можно заказать изделия любых размеров, диапазон которых ограничивается только технологией производства. Тройник прямоугольного сечения для воздуховодов — это самое популярное фасонное изделие в системах вентиляции.
Преимущества использования тройника прямоугольного:
- высокая герметичность и прочность;
- изменение направления трассы;
- широкий выбор размеров и конфигураций;
- производство нестандарта;
- простой монтаж.
