Тройник круглый с прямоугольной врезкой
Цена по запросу.

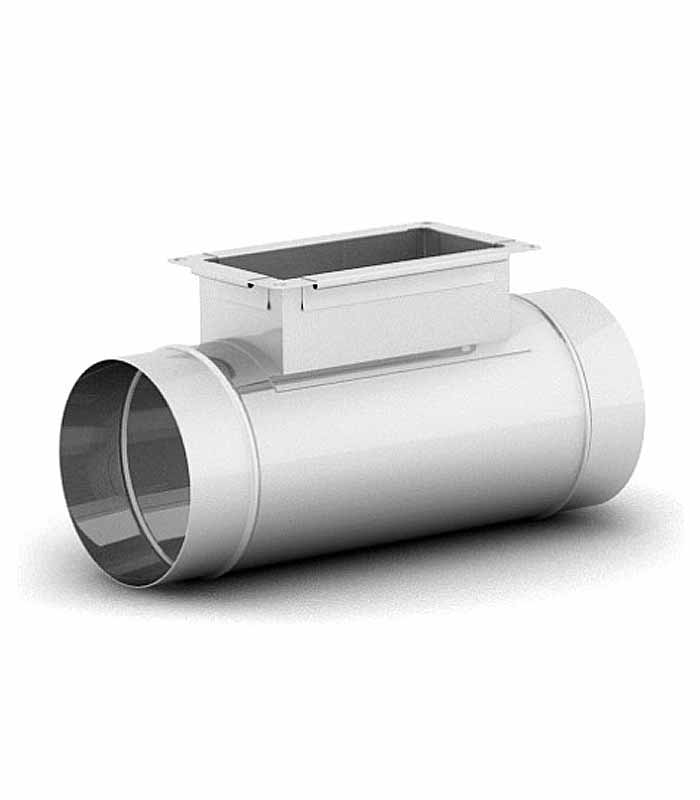

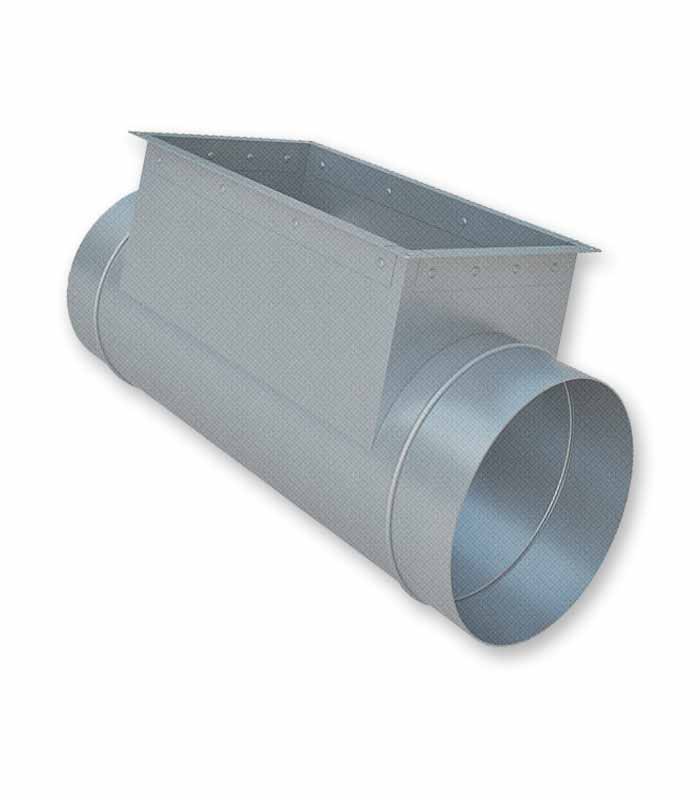

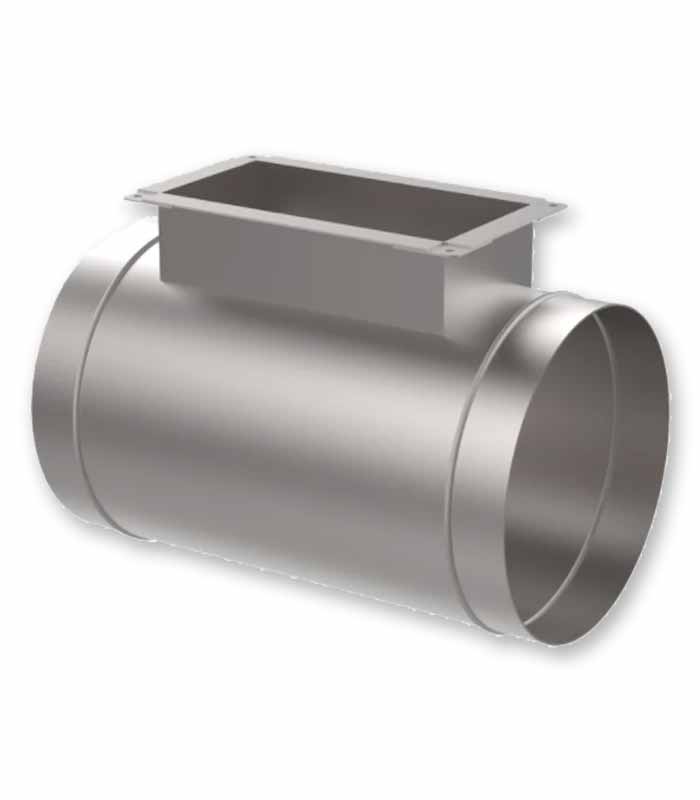

Тройник круглый с прямоугольной врезкой (без шины) по центру под углом 90 градусов. Тройник служит для создания разветвленной вентиляции — с ее помощью к основному каналу присоединяются дополнительные ответвления, а также подключается вентиляционное оборудование. Данное изделие представляет собой короткий прямой отрезок трубы и соединенную с ним прямоугольную врезку для соединения двух круглых воздуховодов и одного прямоугольного.
Тройник круглый с прямоугольной врезкой является нестандартным изделием и изготавливается на заказ по размерам заказчика.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная или нержавеющий сталь |
| Толщина металла: | 0,45 — 1,2 мм. |
| Угол ответвления: | 45°, 90° |
| Типоразмеры: | D Ø 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1 000, 1 120, 1 250, 1 400 мм. |
| *Выполняем изготовление под заказ по индивидуальным размерам. | |
Описание
Описание тройника круглого с прямоугольной врезкой:
Тройники круглые с прямоугольной врезкой чаще всего используется в местах где из — за ограниченного пространства невозможно использовать переходы с периметра на круг или когда необходимо в круглый воздуховод вставить воздухораспределитель.
Изготавливается тройник из 2х частей, сначала кроят основную часть (патрубок) после вырезается «врезка» затем обе части комплектуются в сборочном цехе.
Размеры изделия могут принимать любые значения с учетом технологических ограничений. Обязательно проконсультируйтесь при заказе.
Преимущества использования тройника круглого с прямоугольной врезкой:
- высокая герметичность и прочность;
- изменение направления трассы;
- широкий выбор размеров и конфигураций;
- производство нестандарта;
- простой монтаж.
