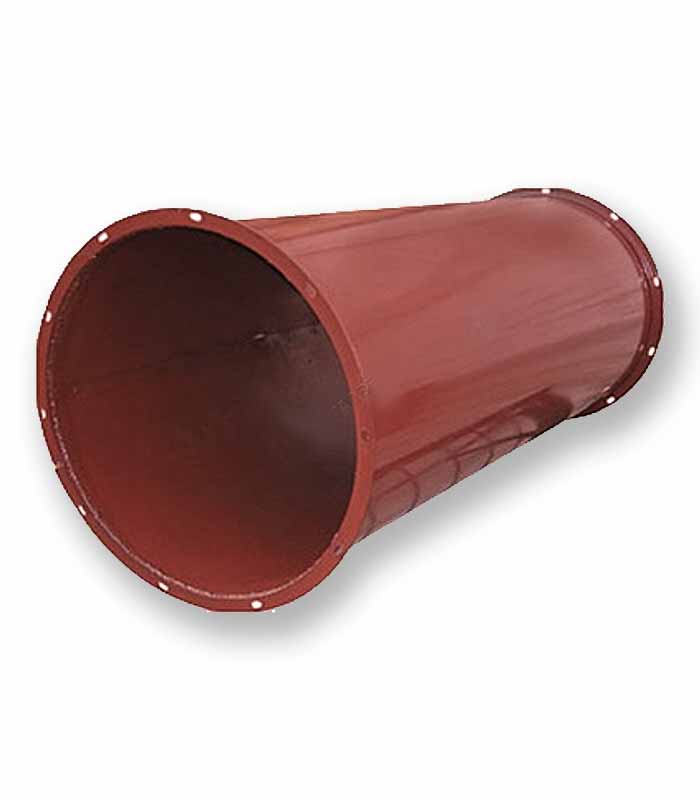

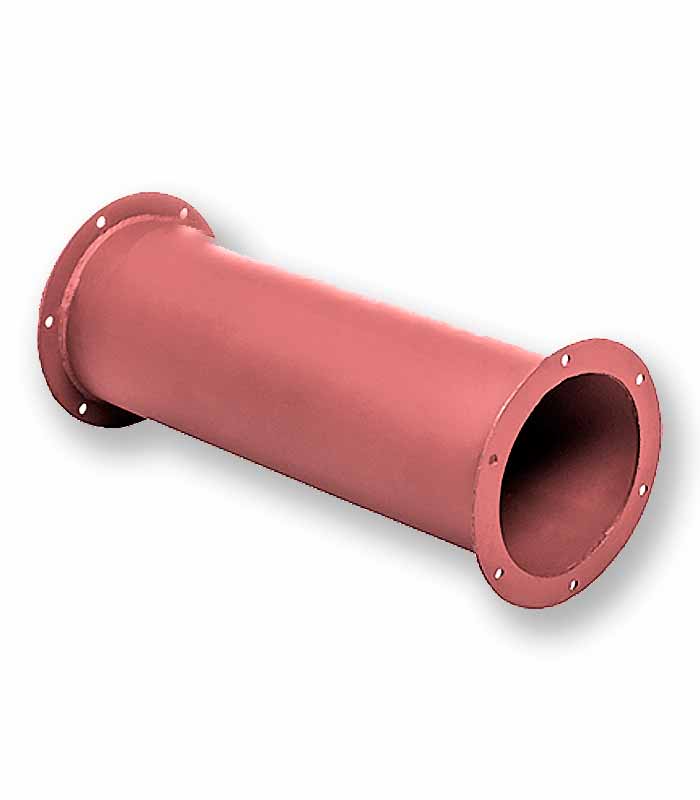

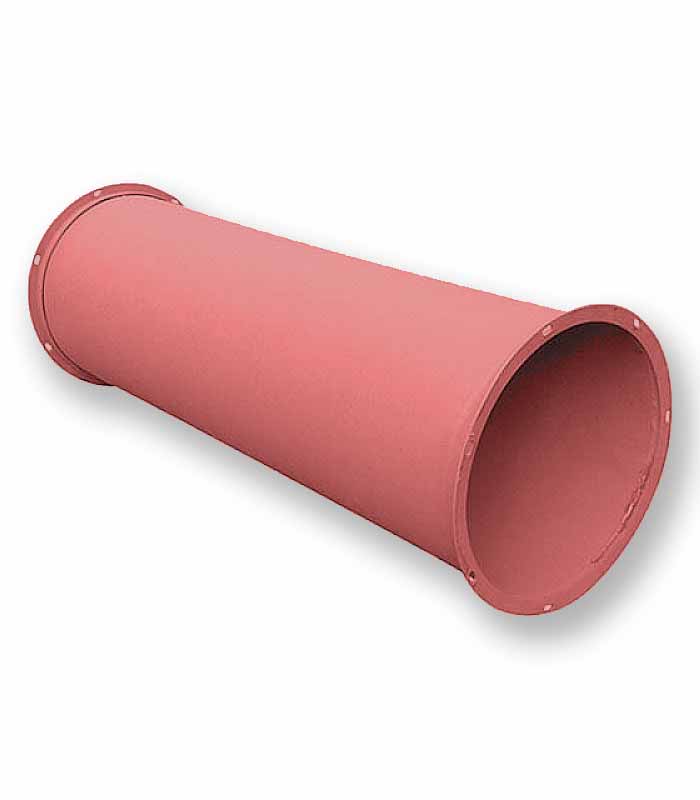

Прямой участок воздуховода сварного круглого
Цена по запросу.
Прямые участки для систем дымоудаления изготавливаются из малоуглеродистой тонколистовой стали. Материал для прямых участков служит: сталь листовая и рулонная холоднокатаная толщиной от 1,0 до 1,4 мм по ГОСТ 19904-90, сталь листовая горячекатаная толщиной от 1,5 мм до 5,0 мм по ГОСТ 19903-74. Прямые участки для систем дымоудаления соответствуют требованиям ТУ 4863-001-84705473-2008 «Изделия для систем вентиляции, дымоудаления и кондиционирования» Серийный выпуск, разработанных в соответствии со СНиП 41-01-2003 «Отопление, вентиляция, кондиционирование» и пособие 6.91 к СНиП 2.04.05-91 «Огнестойкие воздуховоды». На всех прямых участках сварные швы выполняются в соответствии требованиям ГОСТ 32-42-79 и техническим условиям ТУ 4863-001-84705473-2008 «Изделия для систем вентиляции, дымоудаления и кондиционирования» Серийный выпуск.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная стальчерная сталь |
| Толщина металла: | сталь рулонная холоднокатаная от 1,0 до 1,4 мм.сталь листовая горячекатаная от 1,5 до 5,0 мм |
| Диаметр: | от 100 мм. до 1250 мм. |
| Длина: | стандартная длина прямых участков 1250 мм.изготавливаются прямые участки длиной свыше 1250 мм до 2500 мм.минимальная длина прямых участков 100 мм. |
| Покрытие от коррозии: | грунт ГФ-021 по ГОСТ 25129-89.класс покрытия УП по ГОСТ 9.032-74 |
| *Также, предлагаем изготовление сварных воздуховодов и фасонных элементов по чертежам заказчика из черной и оцинкованной стали. | |
Описание
Описание прямого участка воздуховода системы дымоудаления сварного круглого:
Прямые участки воздуховода сварные круглые используются в промышленных системах вентиляции на предприятиях, где существует вероятность возгорания. Предназначены для отвода дыма, угарного газа и летучих токсичных веществ. Производятся из железоуглеродистых сплавов высокого качества по технологии полуавтоматической сварки, которая обеспечивает ровный и герметичный шов. Для защиты от коррозии воздуховоды покрыты жаростойкой краской. Круглая форма сечения гарантирует быстрое и беспрепятственное движение воздушных масс по трубам.
Толщина тонколистовой стали для изготовления прямых участков указывается в проекте, при отсутствии указаний по толщине, толщина определяется по условиям производства сварочных работ и СНиП.
Использование прямых участков воздуховодов дымоудаления длиной 1250 мм позволяет увеличить их жесткость и избавиться от проблем «хлопающих» воздуховодов. При соотношении сторон более 1:3 используются дополнительные узлы увеличения жесткости. Эти меры позволяют Вам избавиться от дополнительных работ при вводе систем в эксплуатацию.
Длина прямых участков должна соответствовать требованиям монтажных проектов, но не превышать длину 2500 мм.
