Круглые воздуховоды и фасонные части
Прямоугольные воздуховоды и фасонные части
Новый

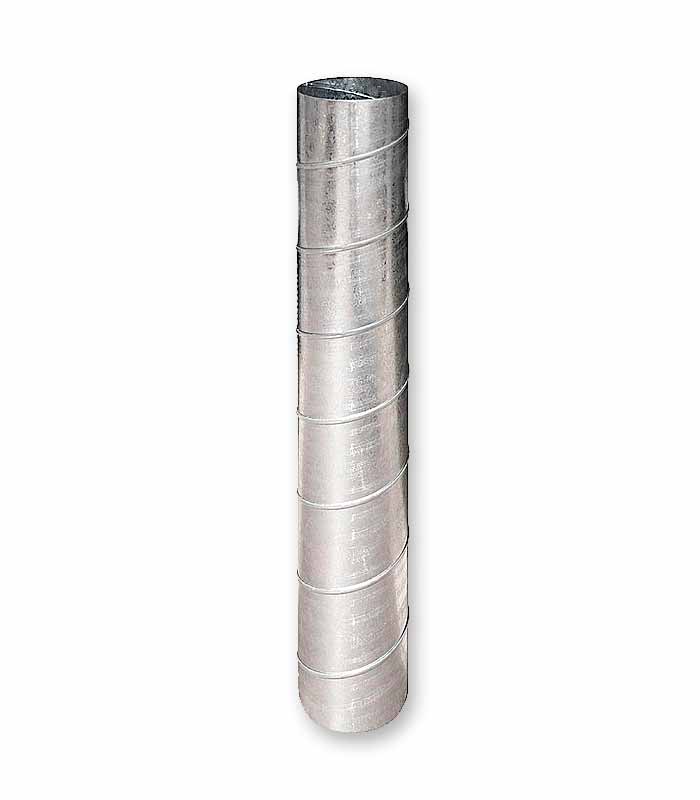

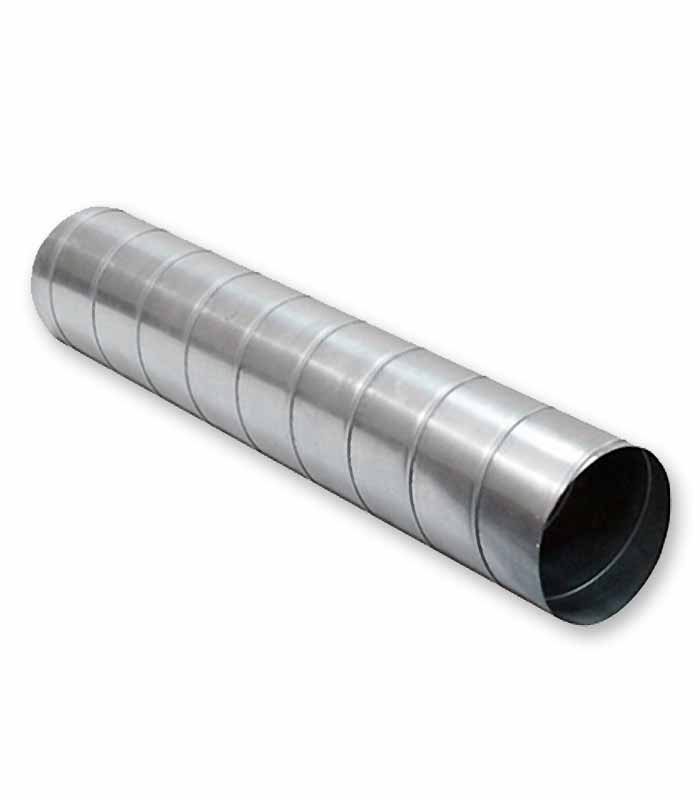

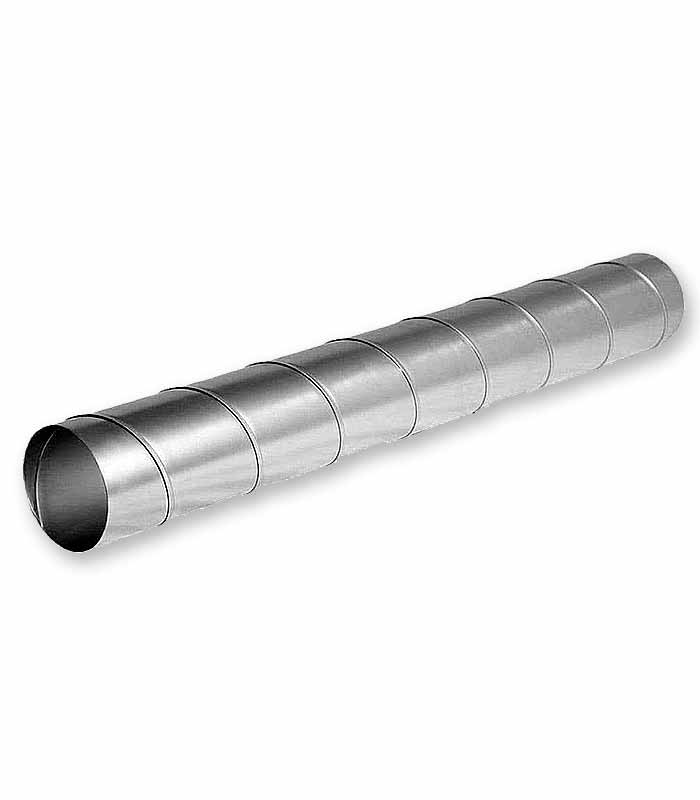

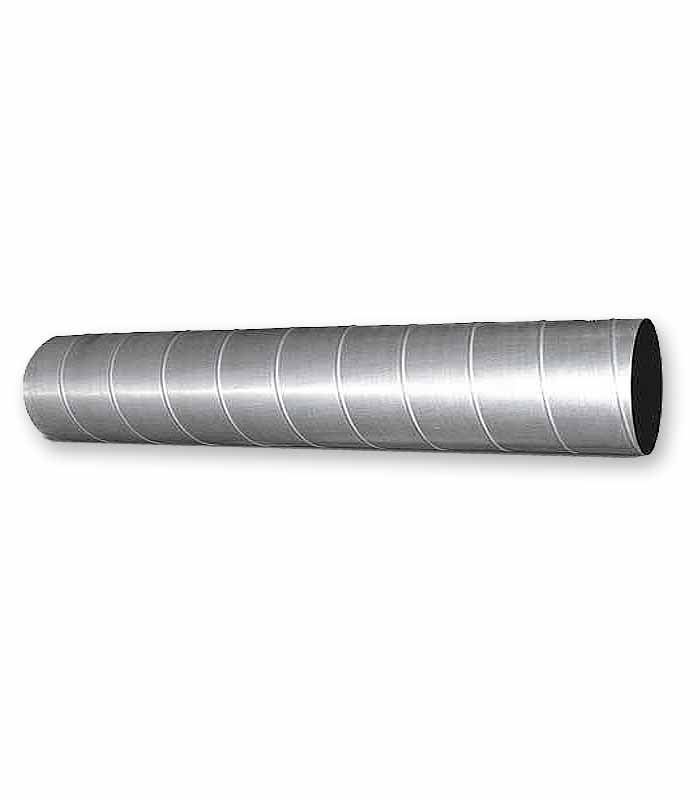

Воздуховод спирально-навивной
605.00 ₽ – 17,550.00 ₽
Спирально-навивные воздуховоды производятся из оцинкованной стальной штрипсы – узкой полосы металла, которая в ходе обработки скручивается в спираль. Края штрипсы соединяются между собой фальцевым замком, за счет чего конструкция трубы обладает уникальной прочностью. Стандартная длинна воздуховода – 3 метра.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная сталь (0,5 — 1,2 мм.) |
| Длина: | 3000 — 12000 мм.* |
| Диаметр: | 100 — 1600 мм.* |
| *Выполняем изготовление под заказ по индивидуальным размерам. | |
Описание
Назначение спирально-навивных воздуховодов:
Оцинкованные спирально-навивные воздуховоды наиболее часто применяются для систем вентиляции в любых типах зданий. Предназначены для эффективного перемещения воздуха в системах вентиляции и кондиционирования объектов самого широкого назначения.
Воздуховоды изготавливают из скрученной в спираль металлической ленты (штрипсы). Края ленты соединяются между собой в замок, получившийся спиральный шов тянется по всей длине воздуховода. Внутренние стыки швов заглублены, благодаря чему воздушные массы движутся по каналу практически без сопротивления. Воздуховоды данного типа отличаются высочайшей прочностью из-за наличия спирального фланца и дополнительного ребра жесткости.
ГК «Евроклимат» предлагает купить спирально-навивные воздуховоды по доступной цене, с доставкой в удобное для клиента время. Поскольку мы сами являемся изготовителем продукции, то не нуждаемся в услугах транспортников и иных подрядчиков. Благодаря этому клиент получает качественное изделие от производителя по адекватной стоимости. Мы производим изделия на современном оборудовании с применением передовых технологий в соответствии с требованиями ГОСТ: СНиП 2.04.05-91, ВСН 353-86. ТУ 4863-004-12444529-2001.
Преимущества спирально-навивных воздуховодов:
- конструктивная надежность - высокая герметичность и прочность;
- равномерное распределения потоков воздуха при серьезном давлении и скорости;
- высокая эффективность при незначительных размерах;
- высокие показатели энергосбережения за счет меньшего сопротивления;
- отсутствие необходимости в специальном уходе;
- оцинкованная сталь не взаимодействует с влагой и не образует ржавчины;
- на протяжении всего срока службы сохраняется привлекательный внешний вид;
- высокое качество металла;
- широкий типоразмерный ряд;
- изготовление нестандартной длины воздуховода от 500 до 12 000 мм;
- небольшая масса, простота установки и обслуживания;
- более низкую цену, если сравнивать с прямоугольными аналогами.
Отзывы (1)
1 отзыв на Воздуховод спирально-навивной
Спецификации
Спецификации воздуховодов спирально-навивного типа

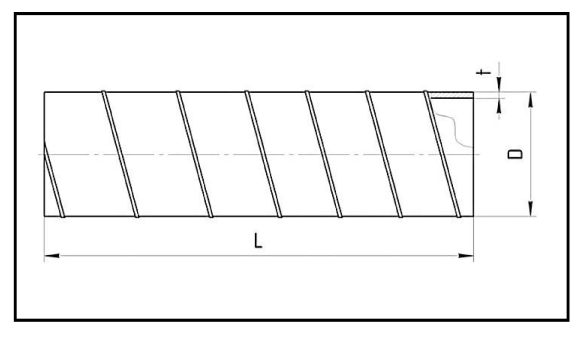

Условные обозначения
- D - диаметр (мм)
- L - длина (мм)
- t - толщина метала (мм)
| Диаметр d, mm |
Толщина t, mm |
Площадь поверхности 1 п.м., м² |
Площадь живого сечения, м² |
Масса 1 п.м., кг. |
|---|---|---|---|---|
| 80 | 0,55 | 0,25 | 0,005 | 1,5 |
| 100 | 0,31 | 0,008 | 1,6 | |
| 110 | 0,35 | 0,009 | 1,8 | |
| 125 | 0,39 | 0,012 | 2,0 | |
| 140 | 0,44 | 0,015 | 2,3 | |
| 160 | 0,5 | 0,02 | 2,6 | |
| 180 | 0,57 | 0,025 | 2,9 | |
| 200 | 0,63 | 0,031 | 3,2 | |
| 225 | 0,71 | 0,04 | 3,6 | |
| 250 | 0,79 | 0,049 | 4,0 | |
| 280 | 0,88 | 0,062 | 4,4 | |
| 315 | 0,99 | 0,78 | 5,0 | |
| 355 | 1,11 | 0,099 | 7,1 | |
| 400 | 1,26 | 0,126 | 8,0 | |
| 450 | 1,41 | 0,159 | 9,0 | |
| 500 | 0,7 | 1,57 | 0,196 | 10,0 |
| 560 | 1,76 | 0,246 | 11,2 | |
| 630 | 1,98 | 0,312 | 12,6 | |
| 710 | 2,23 | 0,396 | 14,2 | |
| 800 | 2,51 | 0,502 | 16,0 | |
| 900 | 1,0 | 2,83 | 0,636 | 25,6 |
| 1000 | 3,14 | 0,785 | 28,5 | |
| 1120 | 3,52 | 0,985 | 31,8 | |
| 1250 | 3,93 | 1,227 | 35,5 |
