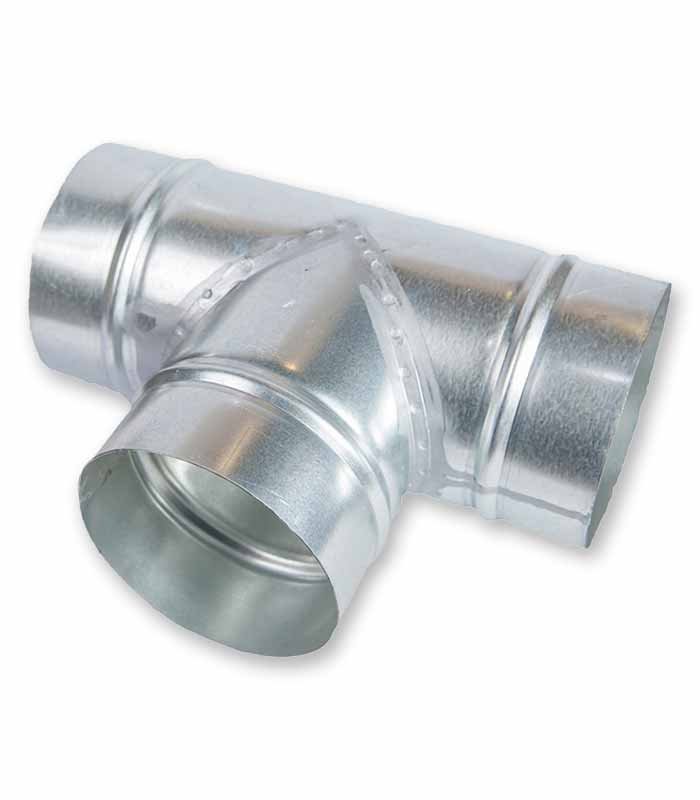

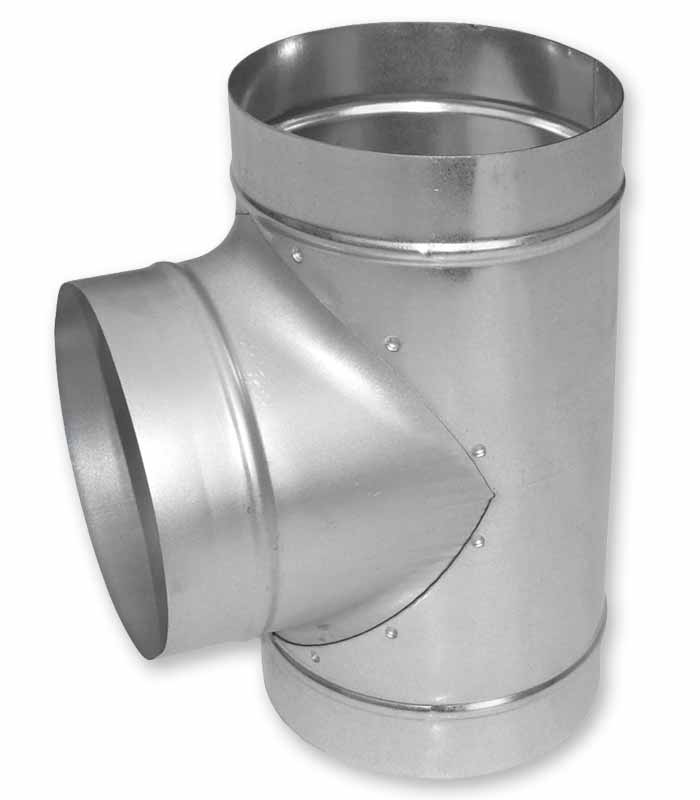

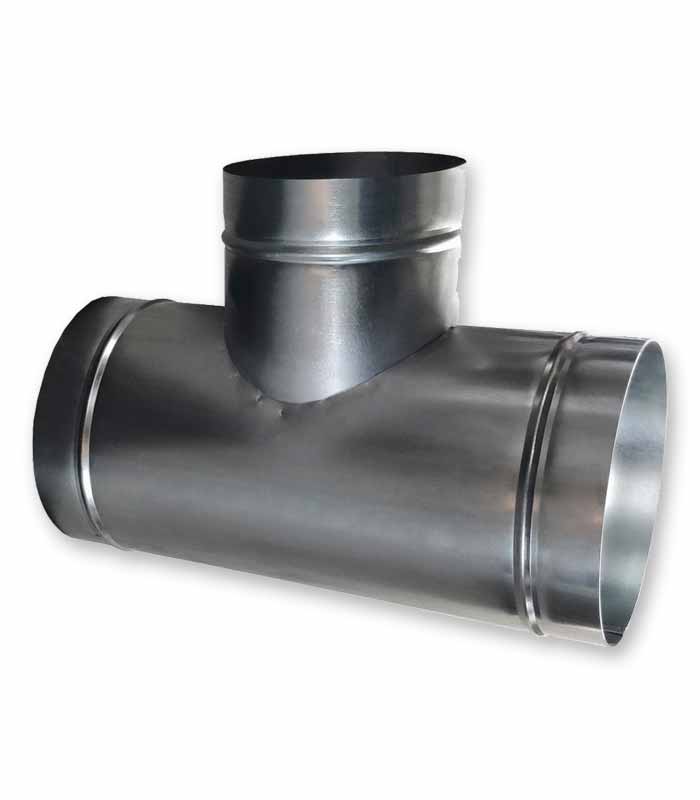

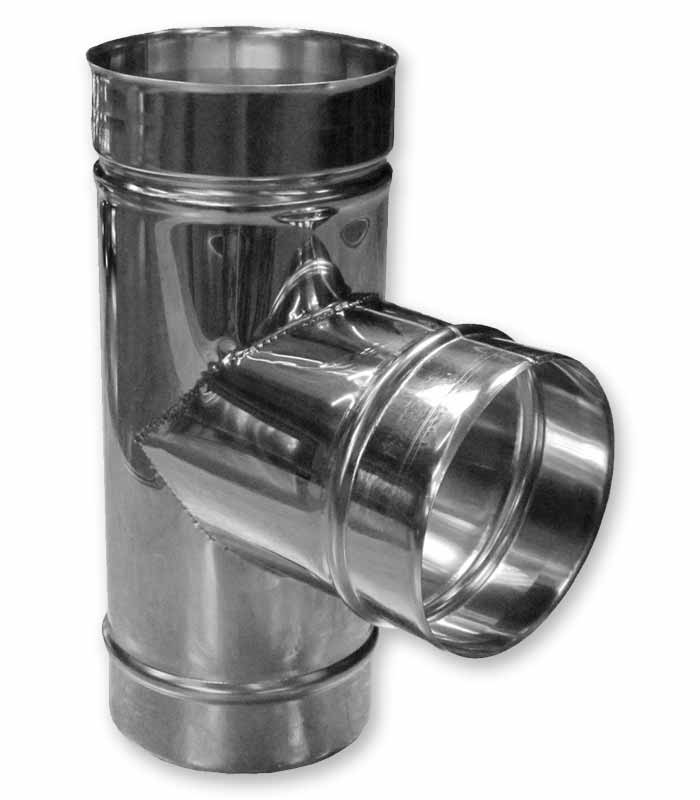

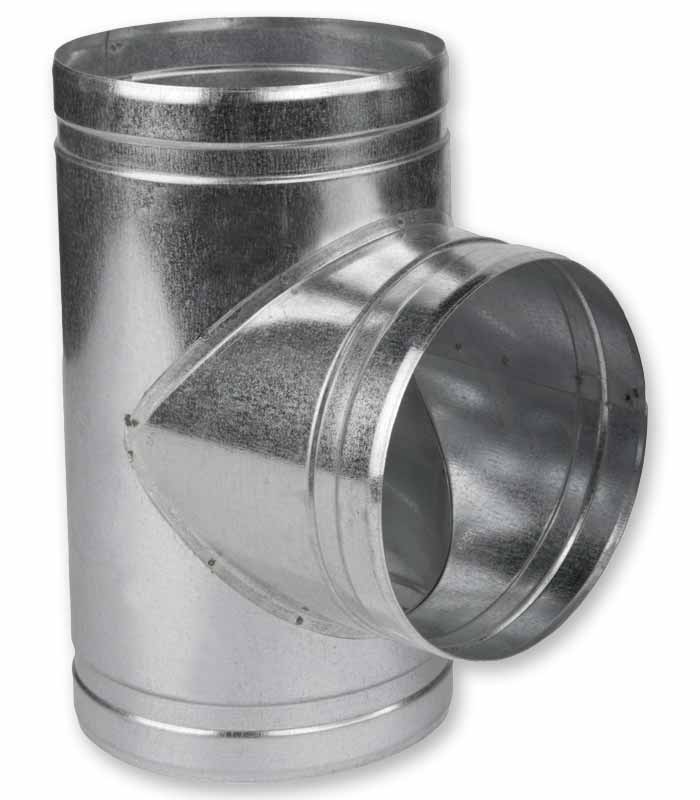

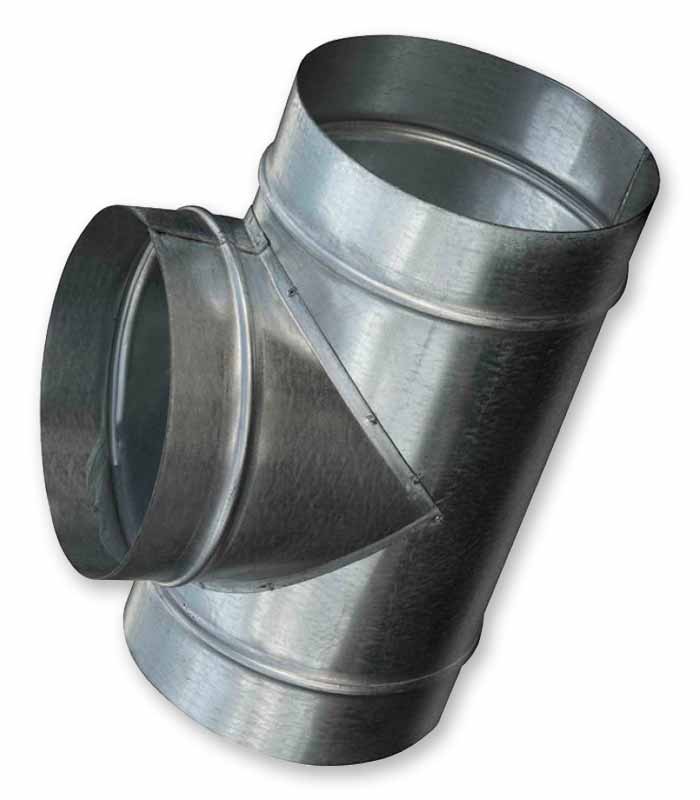

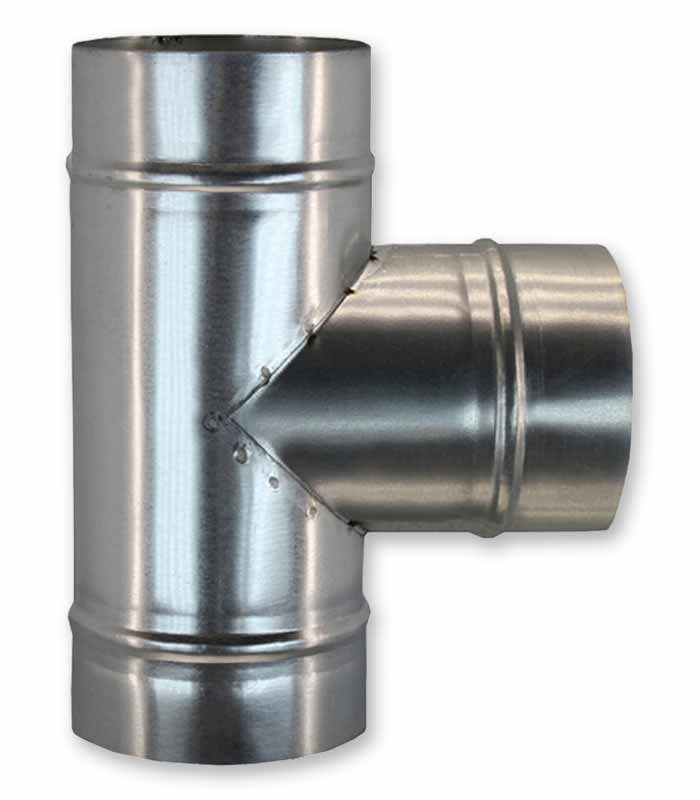

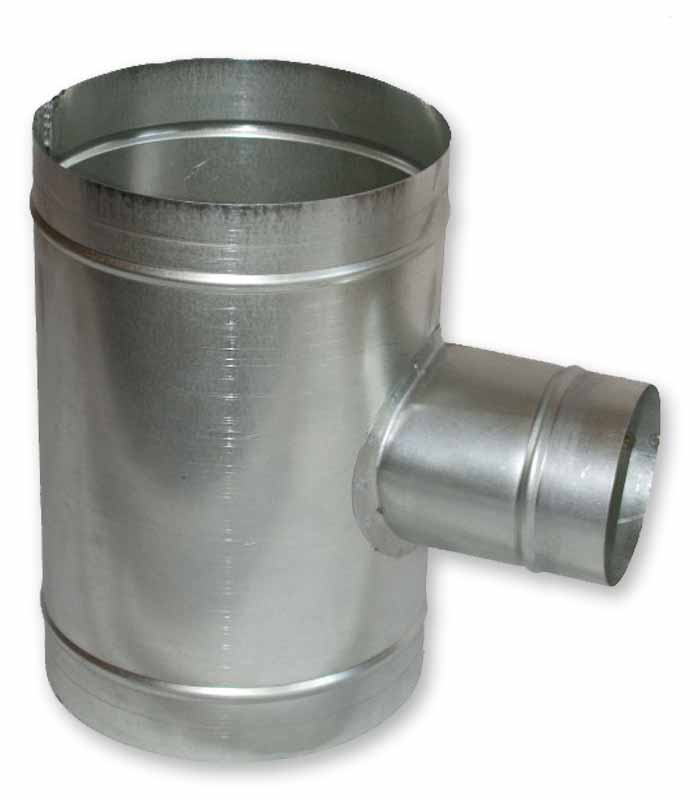

Тройник круглый
180.00 ₽ – 5,200.00 ₽
Тройник вентиляционный круглого сечения — это фасонная деталь, которая используется при монтаже воздуховодов круглого сечения. Главная цель использования тройников – присоединение ответвлений к основному каналу. По умолчанию, у тройников ниппельное соединение, которое позволяет его монтировать внутрь воздуховода. Так как тройник является фасонной частью воздухоотвода, потому подбирается он в зависимости от диаметра, вида и типа главной воздухопроводной трубы.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная или нержавеющий сталь |
| Толщина металла: | 0,45 — 0,9 мм. |
| Диаметр: | 100 — 1600 мм. |
| Типоразмеры : | D, D1 Ø 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1 000, 1 120, 1 250, 1 400 мм. |
| *Выполняем изготовление под заказ по индивидуальным размерам. | |
Описание
Описание тройника круглого:
В вентиляционных и других коммуникационных системах для разводки сети воздуховодных труб по горизонтали или вертикали используют тройники воздуховодов круглого сечения. Это фасонные детали, используемые для соединения двух и более круглых воздуховодов. Внешне тройник представляет собой прямой участок воздуховода с врезкой.
Тройник круглого воздуховода монтируется при помощи фланцев – стальных полос с отверстиями для болтов. Возможен монтаж с использованием сварки, а также бесфланцевого метода соединения. Этот метод заключается в особой обработке краев тройника.
Применяются и равнопроходные тройники – они имеют равные диаметры сечений и помогают осуществить отвод воздуховодов одинакового размера. Ответвления тройника могут иметь и прямоугольные сечения. Стандарт для изготовления тройников 90°, но на практике могут понадобиться и косые тройники – с другими углами между ответвлениями воздуховода, и так называемые тройники-штаны.
Тройник круглый для воздуховодов имеет широкий спектр применения, но в большинстве случаев он используется как соединительный элемент трубопровода вентиляционной системы.
Преимущества использования круглых тройников:
- изменение направления трассы;
- высокая герметичность и прочность соединения;
- широкий выбор размеров и конфигураций;
- высокое качество металла;
- производство нестандарта;
- простой монтаж.
- высочайшие сроки эксплуатационного периода.
