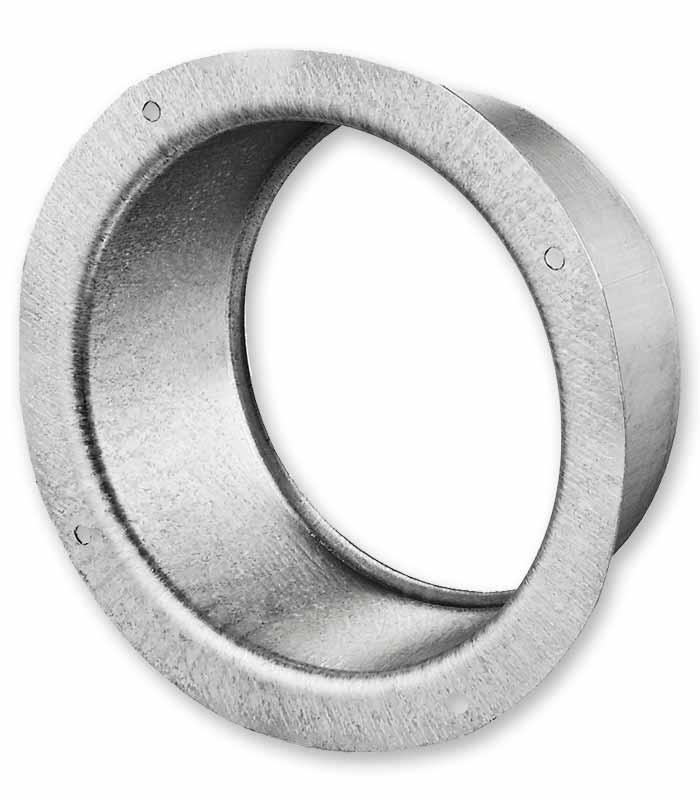

Врезка круглая прямая
30.00 ₽ – 1,450.00 ₽

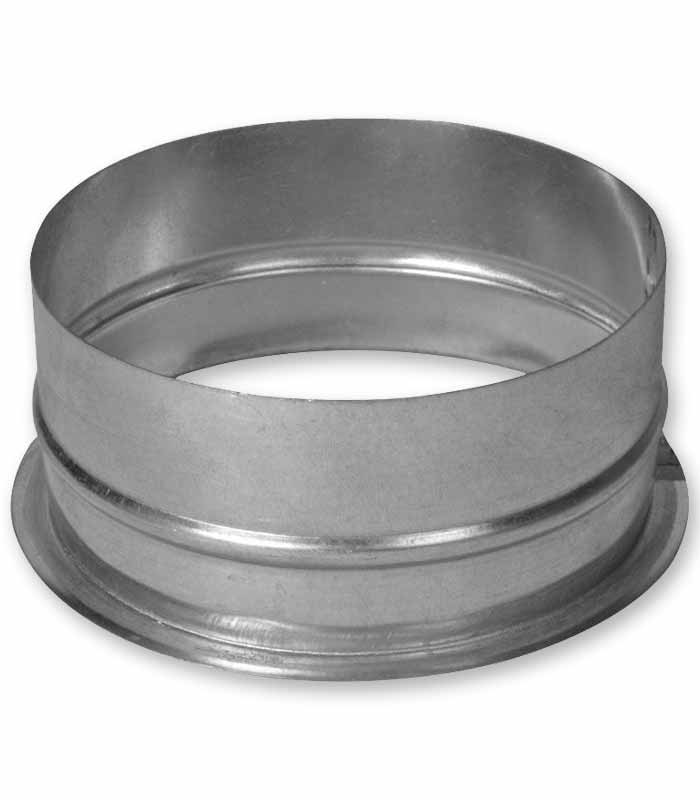

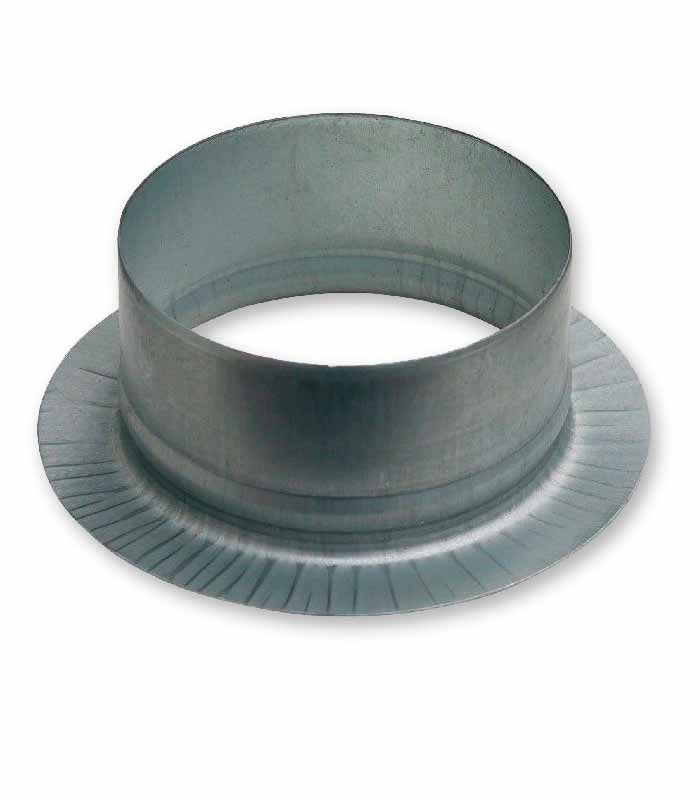

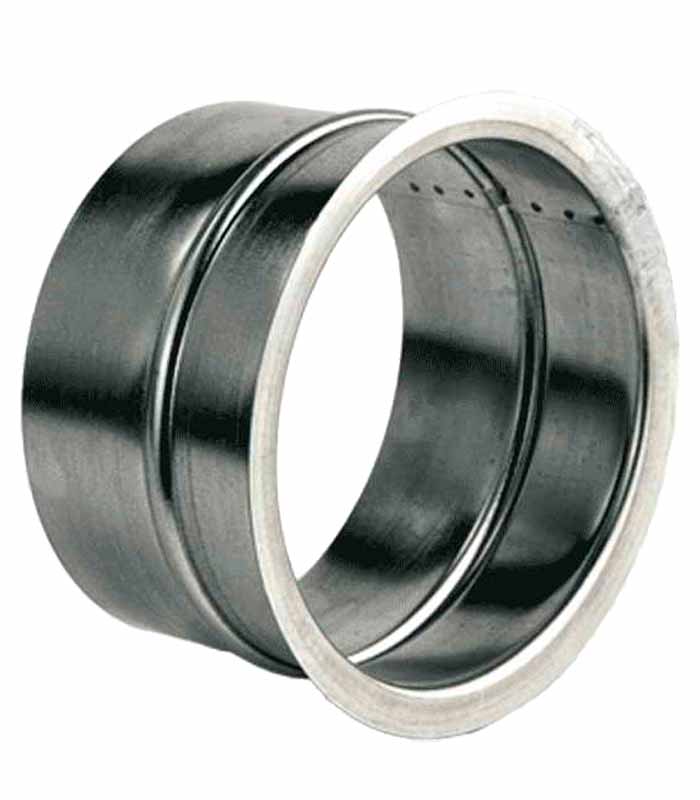

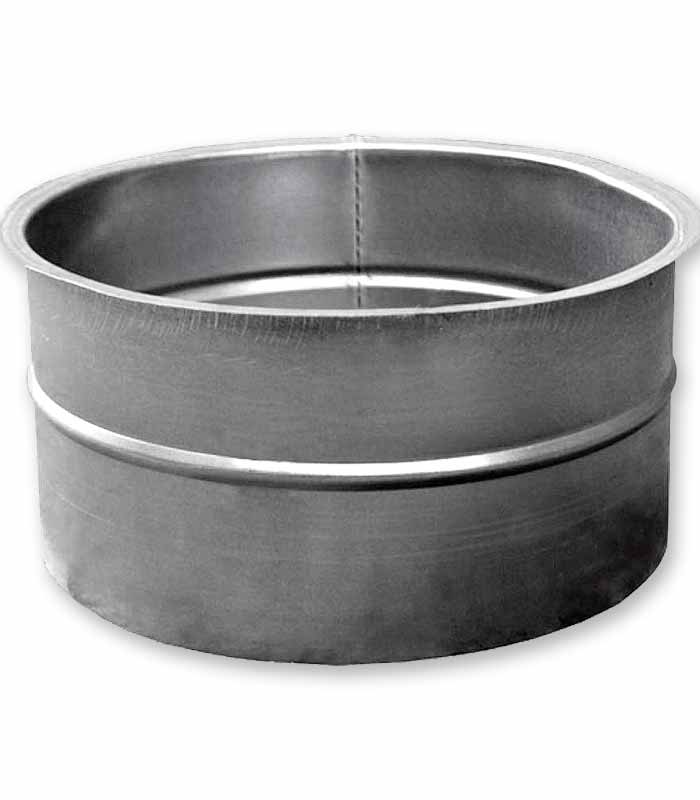

Круглая вентиляционная врезка прямая (др. название – круглая врезка для прямоугольного воздуховода) предназначена для монтажа круглого воздуховода к воздуховоду прямоугольного сечения, кроме того данное изделие может служить отводом для вентиляционных решеток и диффузоров. Врезка прямая круглая монтируется в стенку прямоугольного воздуховода для последующего присоединения круглого воздуховода или других круглых фасонных частей. Врезки изготавливаются из материала, соответствующего материалу воздуховода – оцинкованная или нержавеющая сталь.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная или нержавеющий сталь |
| Толщина металла: | 0,45 — 0,9 мм. |
| Диаметр: | 100 — 1600 мм. |
| Типоразмеры : | D, D1 Ø 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1 000, 1 120, 1 250, 1 400 мм. |
| *Выполняем изготовление под заказ по индивидуальным размерам. | |
Описание
Описание круглой прямой врезки:
Врезка прямая круглая монтируется в стенку прямоугольного воздуховода для последующего присоединения круглого воздуховода или других фасонных элементов круглого сечения, например, решеток или диффузоров.
Непосредственно перед монтажом следует сделать отверстие в прямом участке прямоугольного воздуховода. Сторона основного воздуховода должна быть, как минимум, на 50 мм больше отверстия для врезки. Крепится механическим способом с помощью заклёпок или саморезов. Рекомендуется на место соединения нанести слой силиконового герметика.
По чертежам заказчика могут быть изготовлены индивидуальные размеры вентиляционных врезок круглого сечения.
Преимущества использования врезки круглой прямой:
- высокая герметичность и прочность;
- широкий типоразмерный ряд;
- изготовление нестандартных диаметров;
- высокое качество металла;
- простой монтаж, легкость и простота сборки;
- минимальность используемых креплений;
- высочайшие сроки эксплуатационного периода.
Отзывы (0)
Похожие товары
Муфта круглая
Муфта вентиляционная используется вместе с воздуховодами круглыми (спиральными и прямошовными) для соединения прямых отрезков. Материалом изготовления служит оцинкованная или нержавеющая сталь. Муфта надевается сверху на воздуховоды, чем отличается от ниппелей. Специальным станком по центру делается опорный выступ, утопленный внутрь (так называемый «упорный зиг») для удобства крепления. Во всём остальном муфта не чем не отличается от ниппеля. Возможно изготовление муфты любой длины по специальному заказу.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная или нержавеющий сталь |
| Толщина металла: | 0,45 - 0,9 мм. |
| Типоразмеры: | D Ø 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400 мм.* |
| *Выполняем изготовление под заказ по индивидуальным размерам. | |
Тройник круглый
Тройник вентиляционный круглого сечения - это фасонная деталь, которая используется при монтаже воздуховодов круглого сечения. Главная цель использования тройников – присоединение ответвлений к основному каналу. По умолчанию, у тройников ниппельное соединение, которое позволяет его монтировать внутрь воздуховода. Так как тройник является фасонной частью воздухоотвода, потому подбирается он в зависимости от диаметра, вида и типа главной воздухопроводной трубы.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная или нержавеющий сталь |
| Толщина металла: | 0,45 - 0,9 мм. |
| Диаметр: | 100 - 1600 мм. |
| Типоразмеры : | D, D1 Ø 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1 000, 1 120, 1 250, 1 400 мм. |
| *Выполняем изготовление под заказ по индивидуальным размерам. | |

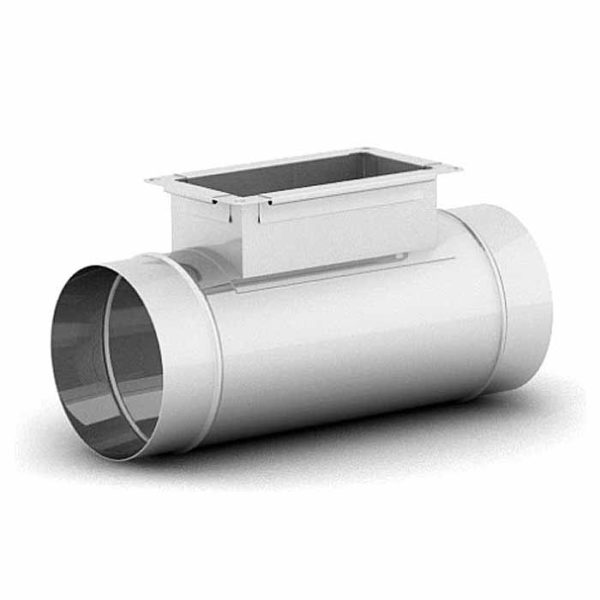

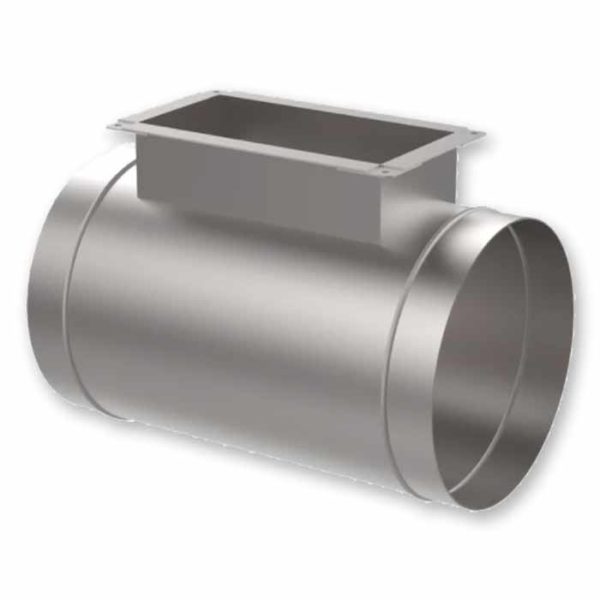

Тройник круглый с прямоугольной врезкой
Тройник круглый с прямоугольной врезкой (без шины) по центру под углом 90 градусов. Тройник служит для создания разветвленной вентиляции - с ее помощью к основному каналу присоединяются дополнительные ответвления, а также подключается вентиляционное оборудование. Данное изделие представляет собой короткий прямой отрезок трубы и соединенную с ним прямоугольную врезку для соединения двух круглых воздуховодов и одного прямоугольного.
Тройник круглый с прямоугольной врезкой является нестандартным изделием и изготавливается на заказ по размерам заказчика.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная или нержавеющий сталь |
| Толщина металла: | 0,45 - 1,2 мм. |
| Угол ответвления: | 45°, 90° |
| Типоразмеры: | D Ø 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1 000, 1 120, 1 250, 1 400 мм. |
| *Выполняем изготовление под заказ по индивидуальным размерам. | |

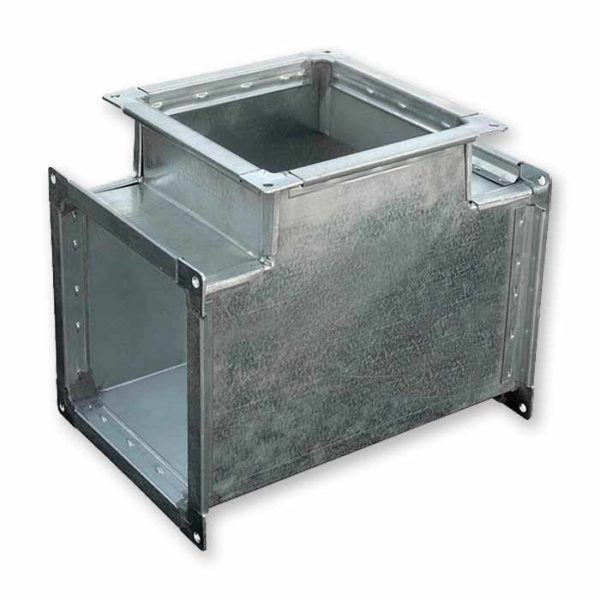

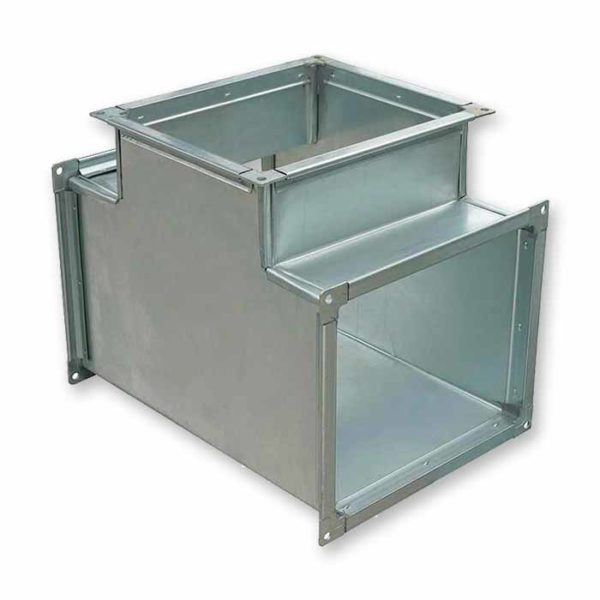

Тройник прямоугольный

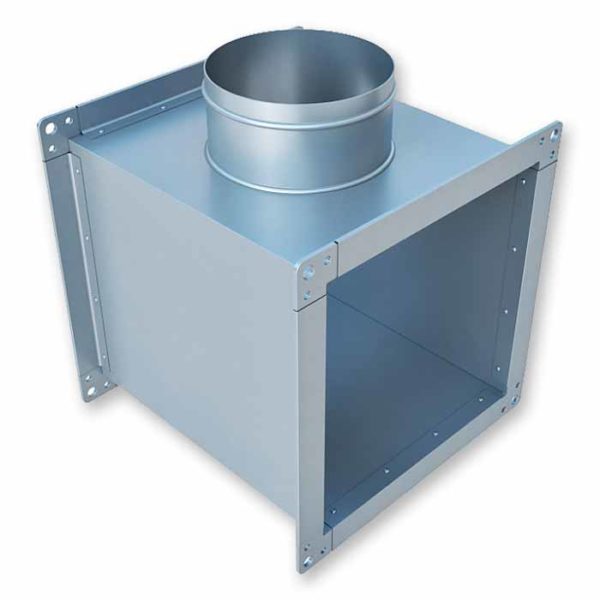

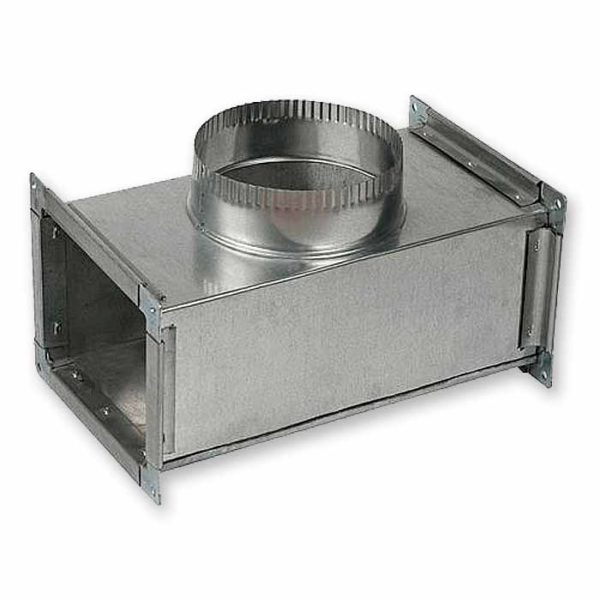

Тройники прямоугольного сечения для систем воздуховодов предназначены для разводки по горизонтали или вертикали сеть воздуховодов. Тройник представляет собой прямой участок воздуховода и врезанной в него врезки. Тройник прямоугольного сечения может быть с прямоугольной врезкой или с круглой врезкой. Врезка в тройнике устанавливается под углом 90 градусов, либо под углом 45 градусов. Размеры изделия могут принимать любые значения с учетом технологических ограничений. Обязательно проконсультируйтесь при заказе.
