Круглые воздуховоды и фасонные части
Прямоугольные воздуховоды и фасонные части

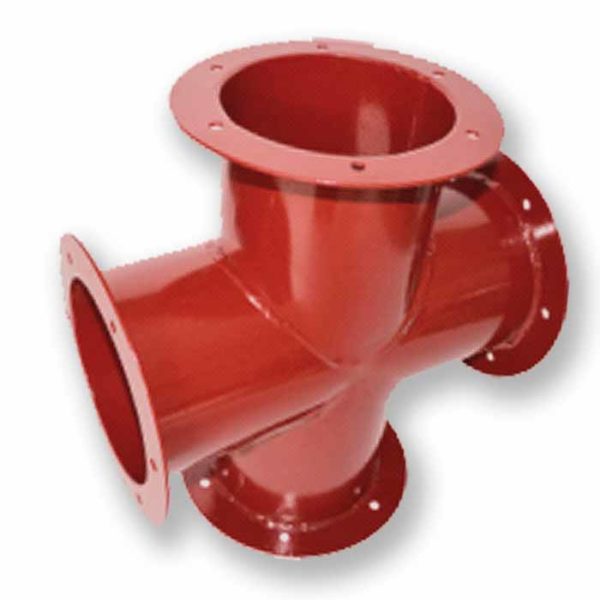

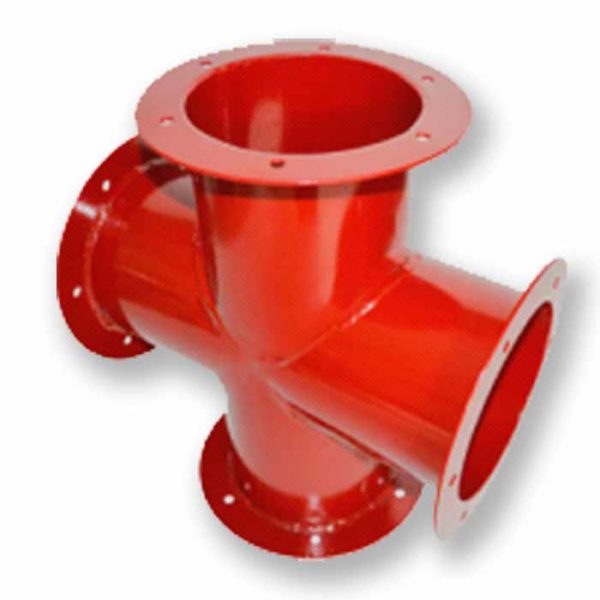

Крестовина сварная круглая
Крестовины круглого сечения для систем дымоудаления предназначены для разводки по горизонтали или вертикали сеть воздуховодов. Крестовина представляет собой прямой участок воздуховода и врезанные в него врезки, количество врезок и сечение может быть различным. Крестовина круглого сечения может быть с прямоугольными врезками, с круглыми или в комбинации с прямоугольными и круглыми врезками. Врезки в крестовине могут быть расположены под различным углом.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная стальчерная сталь |
| Толщина металла: | сталь рулонная холоднокатаная от 1,0 до 1,4 мм.сталь листовая горячекатаная от 1,5 до 5,0 мм |
| Тип соединения: | на фланцах из сварного уголкабез фланцев |
| Материал для фланцев: | сварной уголок 25х25х4 ГОСТ 8509сварной уголок 32х32х4 ГОСТ 8509сварной уголок 40х40х4 ГОСТ 8509 сварной уголок 50х50х5 ГОСТ 8509г/к сталь 2,0 мм. г/к сталь 3,0 мм. |
| Покрытие от коррозии: | грунт ГФ-021 по ГОСТ 25129-89.класс покрытия УП по ГОСТ 9.032-74 |
| *Также, предлагаем изготовление сварных воздуховодов и фасонных элементов по чертежам заказчика из черной и оцинкованной стали. | |

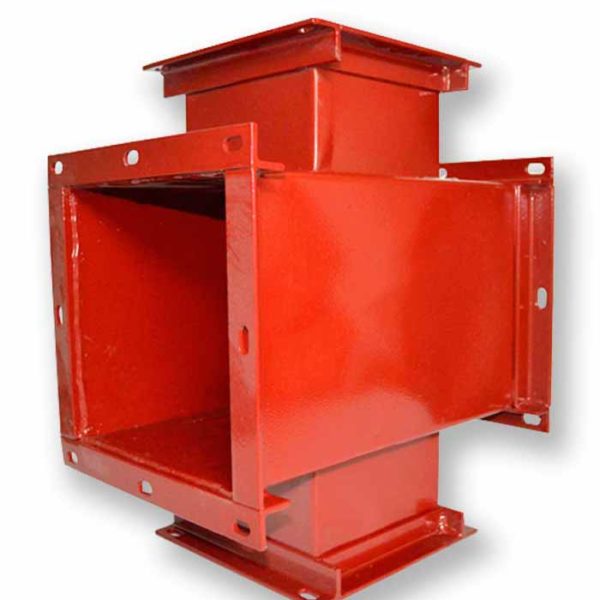

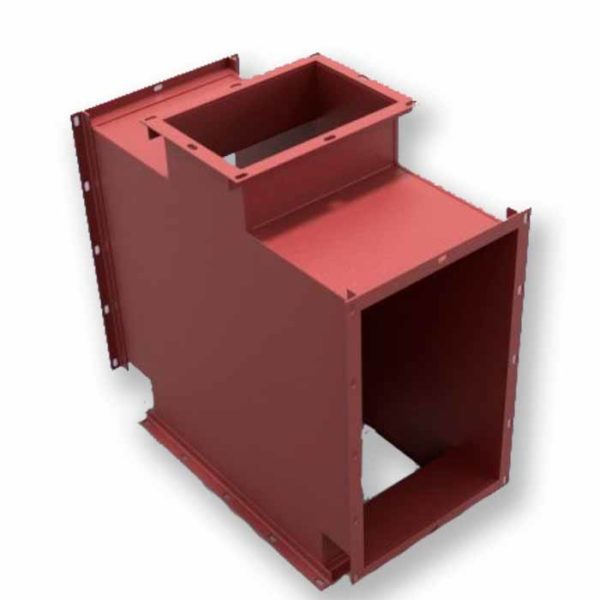

Крестовина сварная прямоугольная
Крестовина сварная прямоугольная представляет собой прямой участок воздуховода и врезанные в него врезки, количество врезок и сечение может быть различным. Крестовина прямоугольного сечения может быть с прямоугольными врезками, с круглыми или в комбинации с прямоугольными и круглыми врезками. Врезки в крестовине могут быть расположены под различным углом.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная стальчерная сталь |
| Толщина металла: | сталь рулонная холоднокатаная от 1,0 до 1,4 мм.сталь листовая горячекатаная от 1,5 до 5,0 мм |
| Тип соединения: | на фланцах из сварного уголкабез фланцев |
| Материал для фланцев: | сварной уголок 25х25х4 ГОСТ 8509сварной уголок 32х32х4 ГОСТ 8509сварной уголок 40х40х4 ГОСТ 8509сварной уголок 50х50х5 ГОСТ 8509г/к сталь 2,0 мм.г/к сталь 3,0 мм. |
| Покрытие от коррозии: | грунт ГФ-021 по ГОСТ 25129-89.класс покрытия УП по ГОСТ 9.032-74 |
| *Также, предлагаем изготовление сварных воздуховодов и фасонных элементов по чертежам заказчика из черной и оцинкованной стали. | |

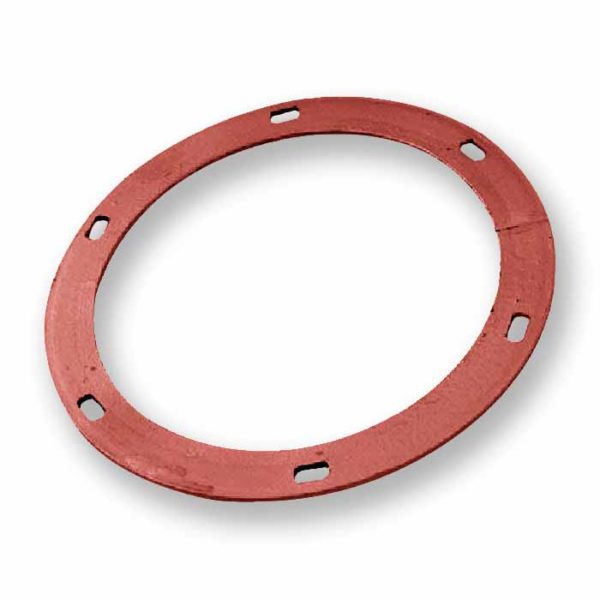

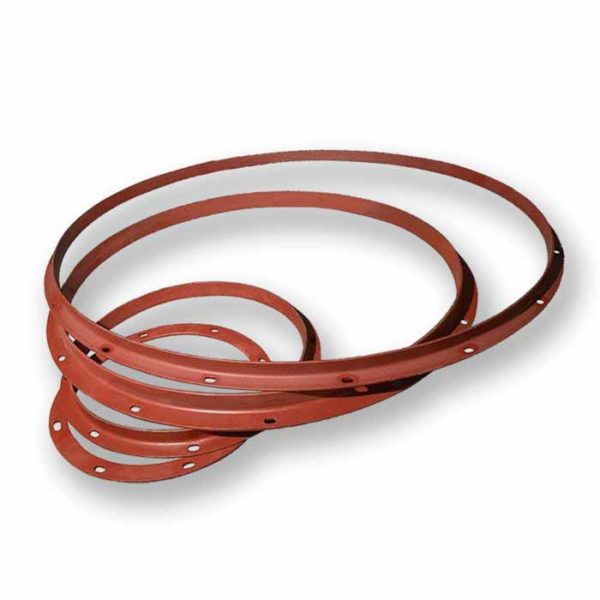

Круглые фланцы сварные
Сварные фланцы круглого сечения - это металлическое кольцо, изготовленное из стального уголка или полосы. По всей окружности изделия располагаются отверстия под болты, шпильки или другой крепеж. Внутренний диаметр сварного фланца в точности соответствует диаметру сечения круглого воздуховода. Обычно стандартные изделия имеют типовые размеры, но иногда встречаются стыки нестандартных параметров. Круглые фланцы сварные могут насаживаться как на оцинкованные вентиляционные изделия, так и на изделия из черной стали.
Муфта круглая
Муфта вентиляционная используется вместе с воздуховодами круглыми (спиральными и прямошовными) для соединения прямых отрезков. Материалом изготовления служит оцинкованная или нержавеющая сталь. Муфта надевается сверху на воздуховоды, чем отличается от ниппелей. Специальным станком по центру делается опорный выступ, утопленный внутрь (так называемый «упорный зиг») для удобства крепления. Во всём остальном муфта не чем не отличается от ниппеля. Возможно изготовление муфты любой длины по специальному заказу.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная или нержавеющий сталь |
| Толщина металла: | 0,45 - 0,9 мм. |
| Типоразмеры: | D Ø 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400 мм.* |
| *Выполняем изготовление под заказ по индивидуальным размерам. | |
Насадки с водоотводящим кольцом (НВК)
Насадок с водоотводящим кольцом – это устройство, выполняющее роль зонта с возможностью накопления и отвода атмосферных осадков. Внутри насадка расположен дождевой конус для сбора влаги с водоотводящей трубкой. Сверху насадка установлена сетка для предотвращения попадания в канал мусора и птиц. Насадки производят из оцинкованной или нержавеющей стали, на ниппельном или фланцевом соединении.
Ниппель круглый
Ниппель для воздуховодов применяется для соединения прямых участков круглых воздуховодов одного диаметра. Изготавливается из стали с покрытием из цинка (оцинкованной стали) стандартных толщин, которые зависят от диаметра. Ниппель представляет собой металлический патрубок с ребром посередине (зигом) для соединения воздуховодов стык в стык. Благодаря такому соединению (а также дополнительному использованию герметиков) достигается герметичность соединений. Длина ниппелей зависит от диаметра и бывает от 120 до 200 мм, по спецзаказу можно изготовить и более длинные изделия.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная или нержавеющий сталь |
| Толщина металла: | 0,45 - 0,9 мм. |
| Типоразмеры: | D Ø 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400 мм.* |
| *Выполняем изготовление под заказ по индивидуальным размерам. | |
Отвод круглый
ГК «ЕВРОКЛИМАТ» производит отводы 90, 60, 45, 30 и 15 градусов. Наиболее распространены отводы 90 градусов и 45 градусов. Отводы изготавливаются различных диаметров от 100 мм. до 1250 мм. При необходимости радиус поворота может иметь любое значение, но не менее 150 мм. Длина шейки отвода также может быть любой. Изготавливаются отводы из рулонной оцинкованной или нержавеющей стали толщиной от 0,5 до 1,0 мм. Толщина металла зависит от размеров отвода.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная или нержавеющий сталь |
| Толщина металла: | 0,45 - 0,9 мм. |
| Типоразмеры: | D Ø 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400 мм.* |
| Угол поворота : | 15°, 30°, 45°, 60°, 90° |
| *Выполняем изготовление под заказ по индивидуальным размерам. | |

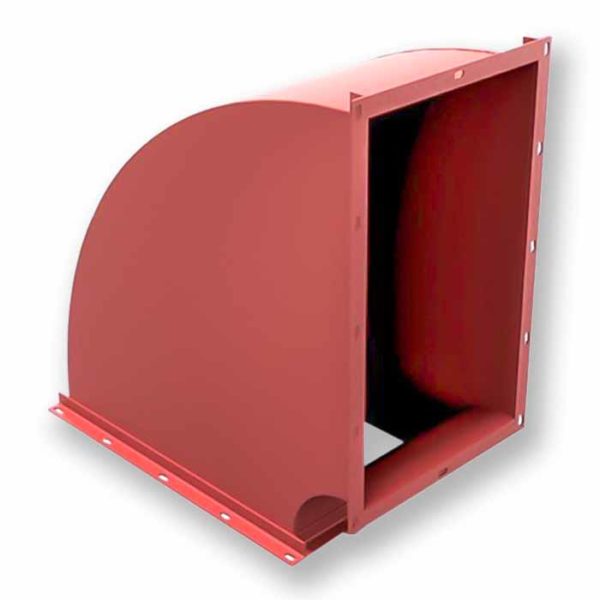

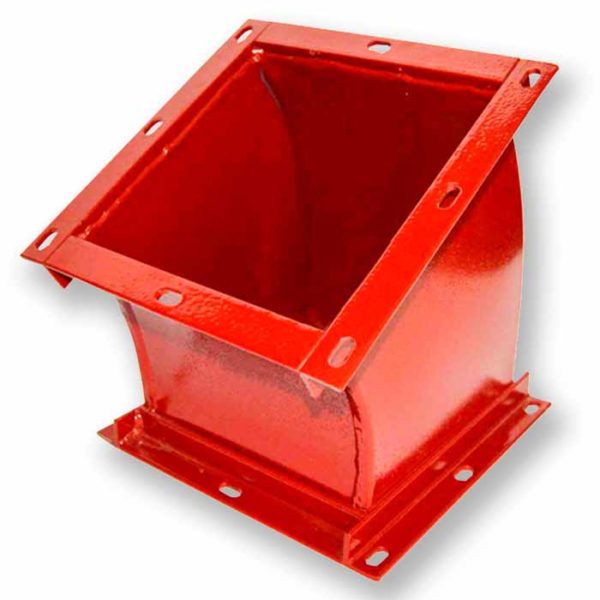

Отвод прямоугольного сварного воздуховода
Отводы прямоугольного сечения предназначены для плавного направления системы дымоудаления под углом по горизонтали или вертикали. Отводы сварные прямоугольного сечения используются для соединения прямых участков воздуховодов систем дымоудаления. Так же отводы прямоугольного сечения могут быть изготовлены с дополнительными перемычками из уголка, шпильки, прутка для увеличения жесткости и с рассекателями потока воздуха проходящего через отводы.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная стальчерная сталь |
| Толщина металла: | сталь рулонная холоднокатаная от 1,0 до 1,4 мм.сталь листовая горячекатаная от 1,5 до 5,0 мм |
| Сечение: | от 150×100 мм. до 2400×2400 мм. |
| Длина: | 225 мм. - 1200 мм. |
| Угол поворота: | 15°, 30°, 45°, 90° |
| Покрытие от коррозии: | грунт ГФ-021 по ГОСТ 25129-89.класс покрытия УП по ГОСТ 9.032-74 |
| *Также, предлагаем изготовление сварных воздуховодов и фасонных элементов по чертежам заказчика из черной и оцинкованной стали. | |

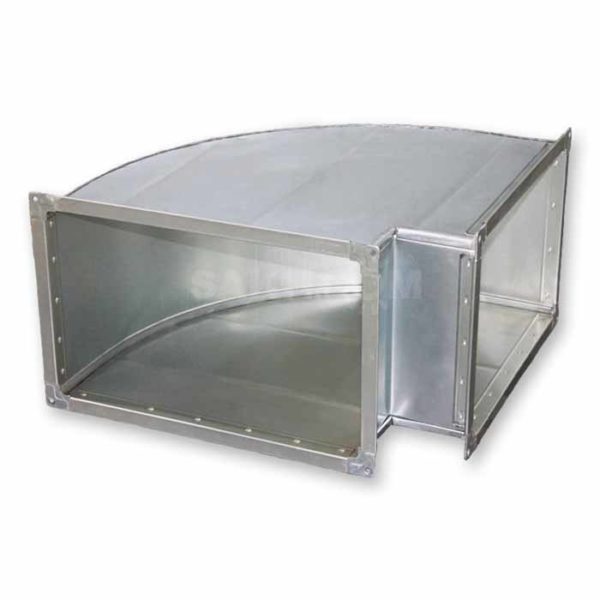

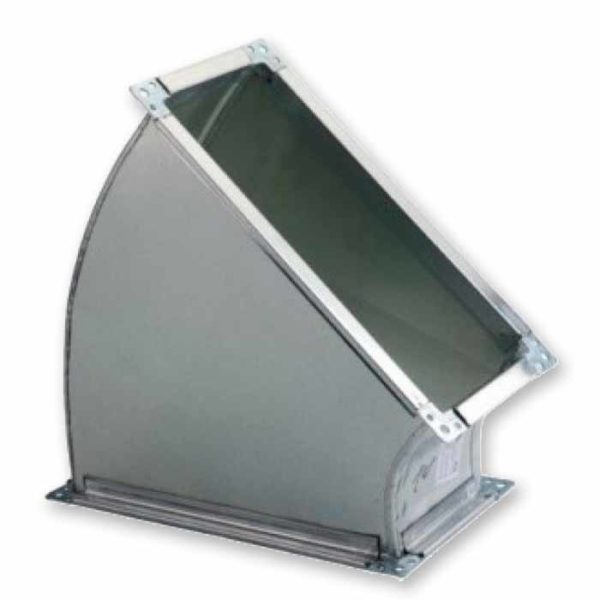

Отвод прямоугольный
Прямоугольные отводы широко используются при монтаже вентиляции. Прямоугольные отводы выпускаются двух стандартных вариантов: отводы 90° и отводы 45°. При этом отводы 90° выпускаются двух типов: с квадратной шейкой и с круглой. Особенно часто применяются отводы 90 градусов. Диапазон типовых размеров от 100×100 мм. до 2500×2500 мм. Типовым вариантом является прямоугольный отвод 90 градусов и отвод 45 градусов. Возможно изготовление под заказ прямоугольных отводов с любым нестандартным сечением и углом поворота.
Вентиляционный отвод прямоугольный является нестандартным изделием и изготавливается на заказ по размерам заказчика.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная или нержавеющий сталь |
| Толщина металла: | 0,45 - 1,2 мм. |
| Угол поворота: | 45°, 90° |
| Типоразмеры: | D, D1 Ø 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1 000, 1 120, 1 250, 1 400 мм. |
| *Выполняем изготовление под заказ по индивидуальным размерам. | |

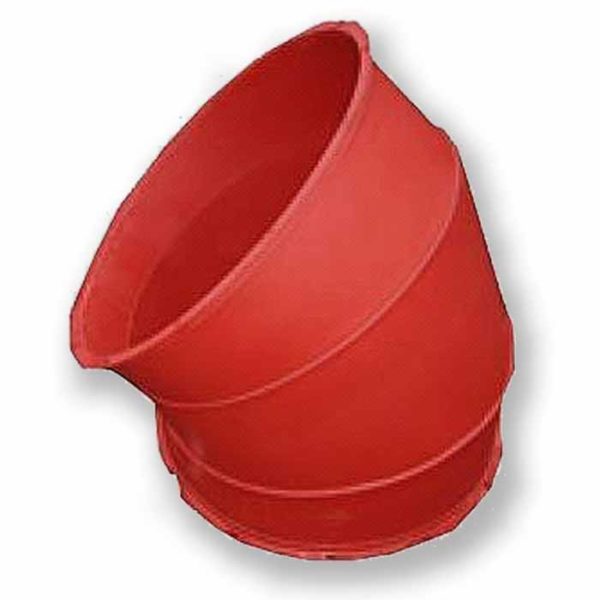

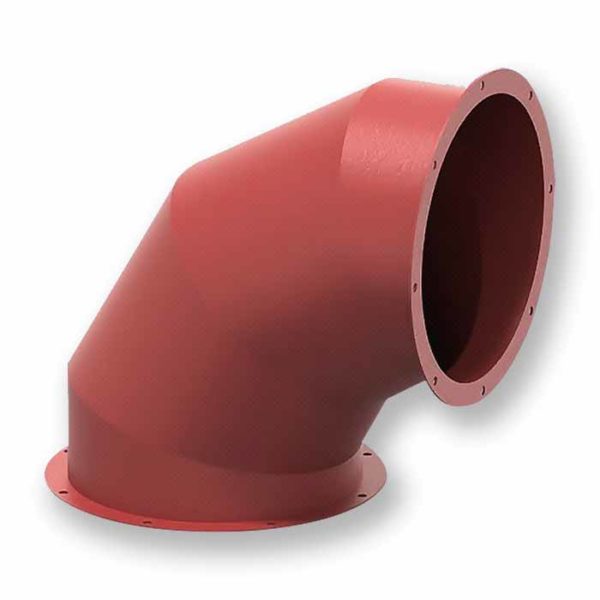

Отводы сварные круглого сечения
Отводы круглого сечения предназначены для плавного направления системы дымоудаления под углом по горизонтали или вертикали. Производятся отводы в соответствии с методом холодной штамповки и с методом горячей протяжки. Поэтому отвод может работать практически во всех современных агрессивных и неагрессивных средах.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная стальчерная сталь |
| Толщина металла: | сталь рулонная холоднокатаная от 1,0 до 1,4 мм.сталь листовая горячекатаная от 1,5 до 5,0 мм |
| Тип соединения: | на фланцах из сварного уголкабез фланцев |
| Материал для фланцев: | сварной уголок 25х25х4 ГОСТ 8509сварной уголок 32х32х4 ГОСТ 8509сварной уголок 40х40х4 ГОСТ 8509 сварной уголок 50х50х5 ГОСТ 8509г/к сталь 2,0 мм. г/к сталь 3,0 мм. |
| Угол поворота: | 15°, 30°, 45°, 90° |
| Покрытие от коррозии: | грунт ГФ-021 по ГОСТ 25129-89.класс покрытия УП по ГОСТ 9.032-74 |
| *Также, предлагаем изготовление сварных воздуховодов и фасонных элементов по чертежам заказчика из черной и оцинкованной стали. | |
Переход круглый
Переход круглого сечения используется для изменения диаметра воздуховода и по необходимости смещения его оси на определенную величину. Переход вентиляционный круглого сечения производится из оцинкованной или нержавеющей стали толщиной от 0,45 до 0,9 мм. Выбор размеров на сегодняшний день весьма широк. Диаметр стандартных переходов составляет от 80 и до 1250 мм.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная или нержавеющий сталь |
| Толщина металла: | 0,45 - 0,9 мм. |
| Длина: | 55 - 1190 мм. |
| Диаметр : | 100 - 1250 мм. |
| *Выполняем изготовление под заказ по индивидуальным размерам. | |

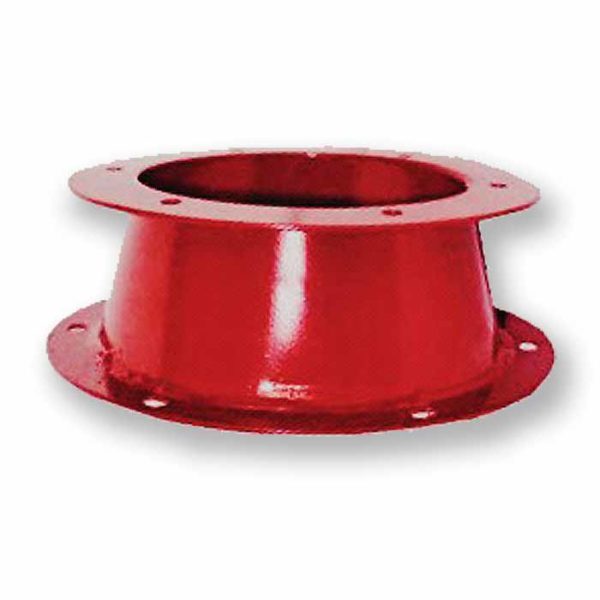

Переход с круглого сечения на круглое сечение сварной
Переходы с круглого сечения на круглое сечение для систем дымоудаления предназначены для плавного перехода системы с одного круглого сечения на другое сечение. Длина переходов может быть любой, но существуют рекомендации по длине переходов исходя из аэродинамических параметров.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная стальчерная сталь |
| Толщина металла: | сталь рулонная холоднокатаная от 1,0 до 1,4 мм.сталь листовая горячекатаная от 1,5 до 5,0 мм |
| Тип соединения: | на фланцах из сварного уголкабез фланцев |
| Материал для фланцев: | сварной уголок 25х25х4 ГОСТ 8509сварной уголок 32х32х4 ГОСТ 8509сварной уголок 40х40х4 ГОСТ 8509 сварной уголок 50х50х5 ГОСТ 8509г/к сталь 2,0 мм. г/к сталь 3,0 мм. |
| Покрытие от коррозии: | грунт ГФ-021 по ГОСТ 25129-89.класс покрытия УП по ГОСТ 9.032-74 |
| *Также, предлагаем изготовление сварных воздуховодов и фасонных элементов по чертежам заказчика из черной и оцинкованной стали. | |
