Насадки с водоотводящим кольцом (НВК)

Насадок с водоотводящим кольцом (НВК) – изделие для систем вентиляции, предотвращающее попадание осадков и инородных тел в воздуховод. Он устанавливается в последней вертикальной секции вытяжного воздуховода, расположенной вне зданий и сооружений.

Основной причиной использования насадка с дренажным кольцом является необходимость предотвращения попадания капель дождя, тающего снега и льда в вытяжной канал. Наличие сетчатого фильтра предотвращает попадание в воздуховод твердых инородных тел.

Насадок с водоотводящим кольцом, как правило, устанавливается на выходе крышного вентилятора, на узле прохода или на прямом участке воздуховода. Поступающая вода собирается в специальную емкость в корпусе и затем, в зависимости от положения выпускного патрубка, сливается на крышу или непосредственно в водосточный желоб.

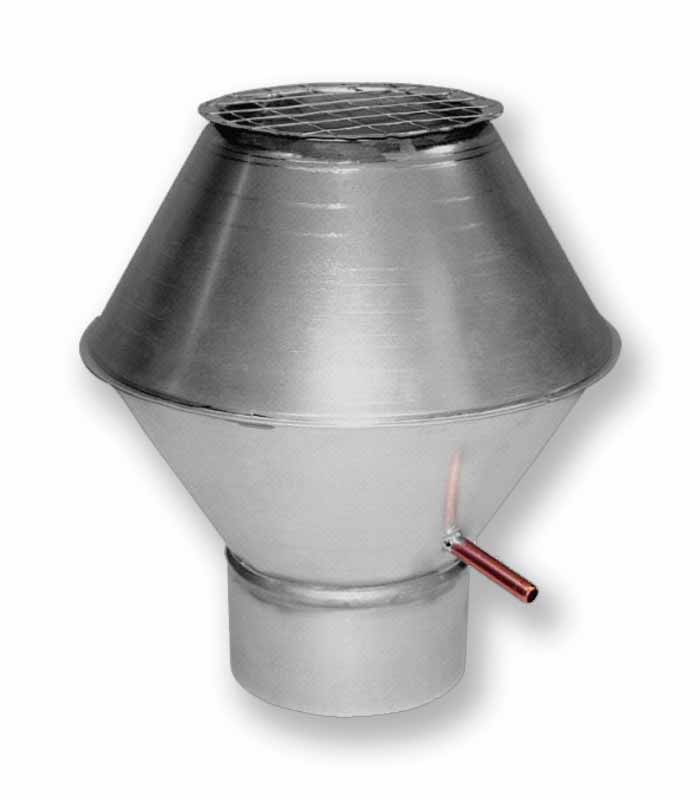

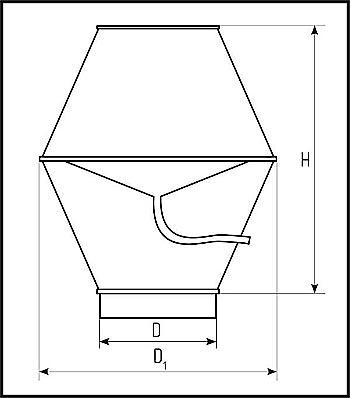

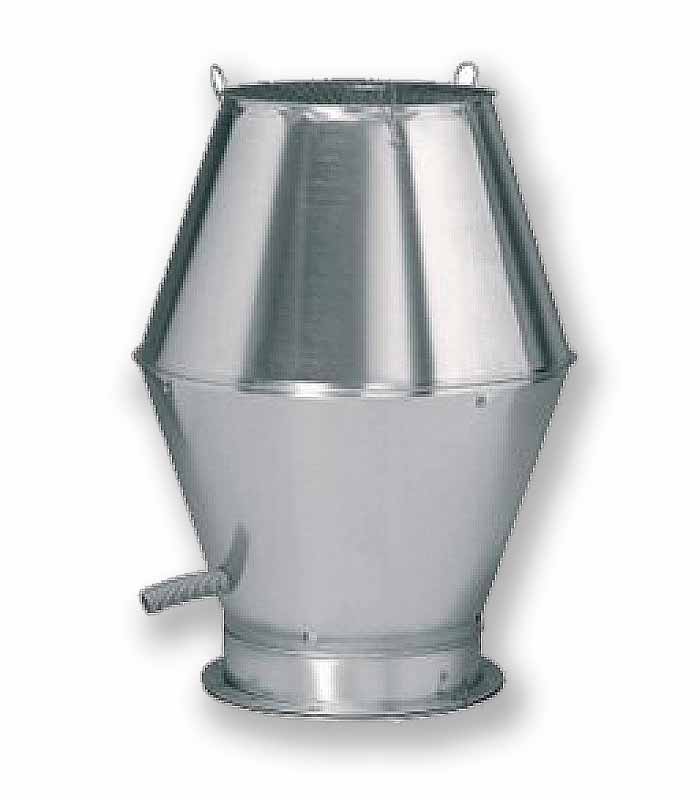

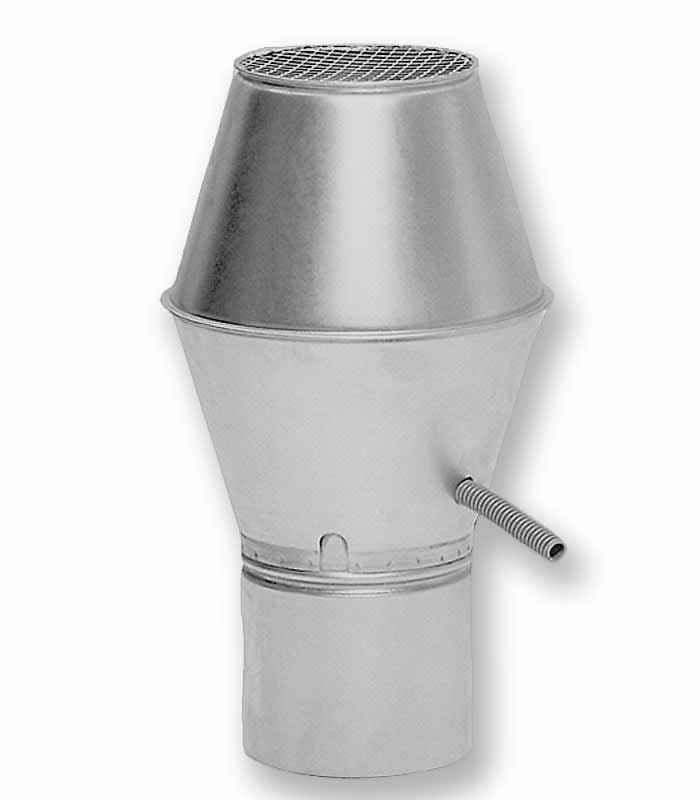

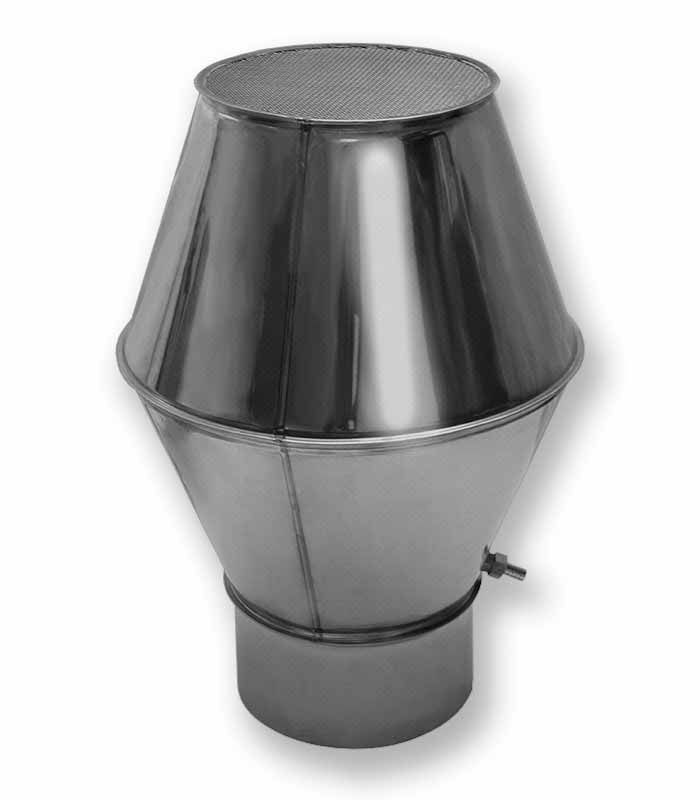

Сливные кольцевые патрубки состоят из корпуса и конуса внутри корпуса со сливной трубой, ведущей наружу. Корпус, в свою очередь, состоит из трех частей — короткого патрубка, который обеспечивает соединение с канализацией, и двух частей, соединенных усеченным конусом с широким основанием. Верхнее отверстие НВК оснащено металлической решеткой.

Так как диаметр выходного отверстия насадки меньше, чем диаметр внутреннего конуса, вся влага, поступающая в насадку, попадает в стенки внутреннего конуса и через дренажную трубу выводится наружу. Воздух из вентиляционного канала свободно циркулирует между краями внутреннего конуса и корпусом и поступает через верхнее отверстие, защищенное фильтром. В отличие от вентиляционных крышных зонтов, конструкция насадка с дренажным кольцом предотвращает попадание влаги и грязи в вентиляционную систему даже при сильном ветре.
