Круглые воздуховоды и фасонные части
Прямоугольные воздуховоды и фасонные части
Новый
Шиберы
1,015.00 ₽ – 3,540.00 ₽

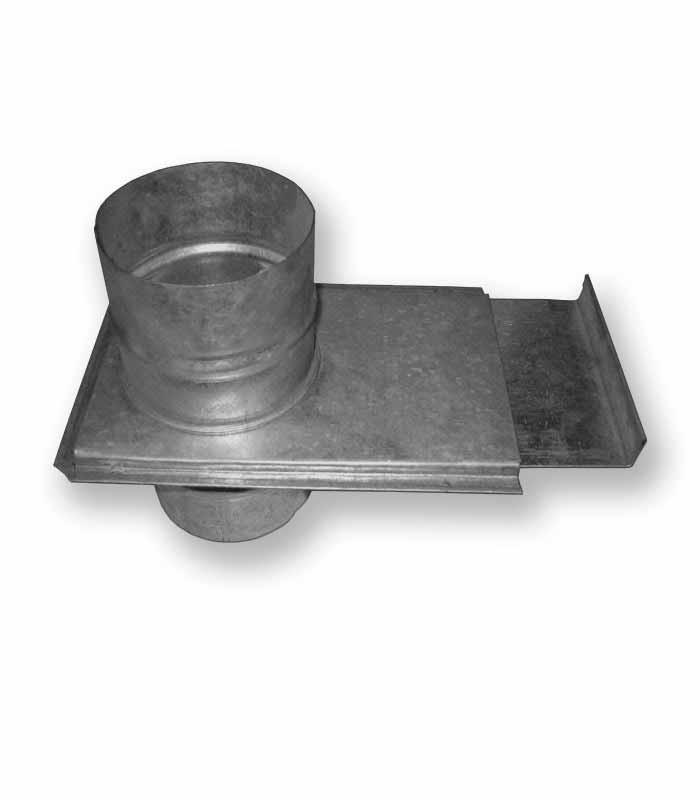

Шибер для вентиляции представляет собой один из видов задвижки, работающей лишь в режиме «открыто/закрыто». Конструкция шибера — своеобразный «карман» с присоединительным элементами, внутри которого движется металлический лист, перекрывающий воздушный канал. Изготавливаются из оцинкованного листа. Шиберы для вентиляции используются как регуляторы тяги — для управления интенсивностью воздушного потока в вентиляционной системе. Позволяют полностью перекрывать воздуховод и изменять размер его отверстия за счет конструкции в виде пластины-задвижки, движущейся по направляющим.
Возможные варианты исполнения
- Материал: оцинкованная сталь, нержавеющая сталь, черная сталь.
- Соединение: фланцевое, ниппельное.
- С уплотнительной резинкой, без уплотнительной резинки.
Описание
Описание шиберов для воздуховодов
Шибер является незаменимым элементом многих инженерных сетей и широко используется при обустройстве вентиляции. Несмотря на простоту конструкции, роль шиберов в вытяжных установках трудно переоценить.
Шибер для вентиляции представляет собой клапан, способный полностью или частично перекрывать движение воздушных потоков в воздуховоде. Дословный перевод с немецкого языка слова schieber — это задвижка. Название полностью раскрывает функциональное предназначение прибора. Приспособление используют в вентиляционных сетях для повышения продуктивности их работы посредством регулирования интенсивности прохождения воздушных масс. Шибер иногда называют «дроссельной заслонкой», но этот термин относится ни ко всем устройствам, а только к тем, которые оснащены поворотным механизмом запора.
Конструкция шиберов полностью зависит от места их установки, температуры воздушных масс и формы воздуховодов. Все задвижки имеют абсолютно гладкую поверхность, что продиктовано работой в условиях перепадов температур и необходимостью регулярной очистки. Кроме того, заслонка должна иметь перфорацию либо быть оборудована щелевым отверстием. Это не позволит полностью закрыть приток свежего воздуха в помещение и обеспечит сохранение благоприятного микроклимата.
Отзывы (1)
1 отзыв на Шиберы
Спецификации
Спецификации шиберов воздуховодов для систем вентиляции

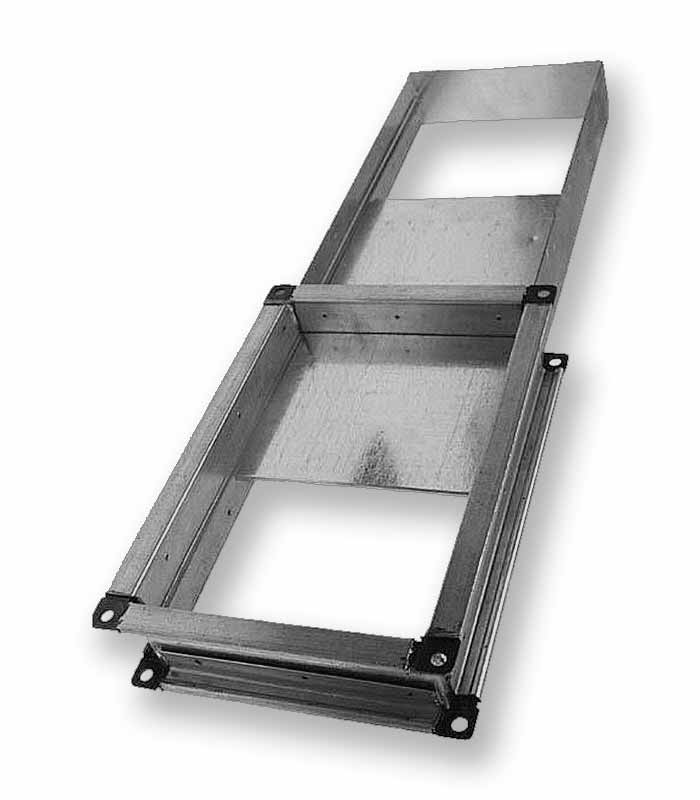

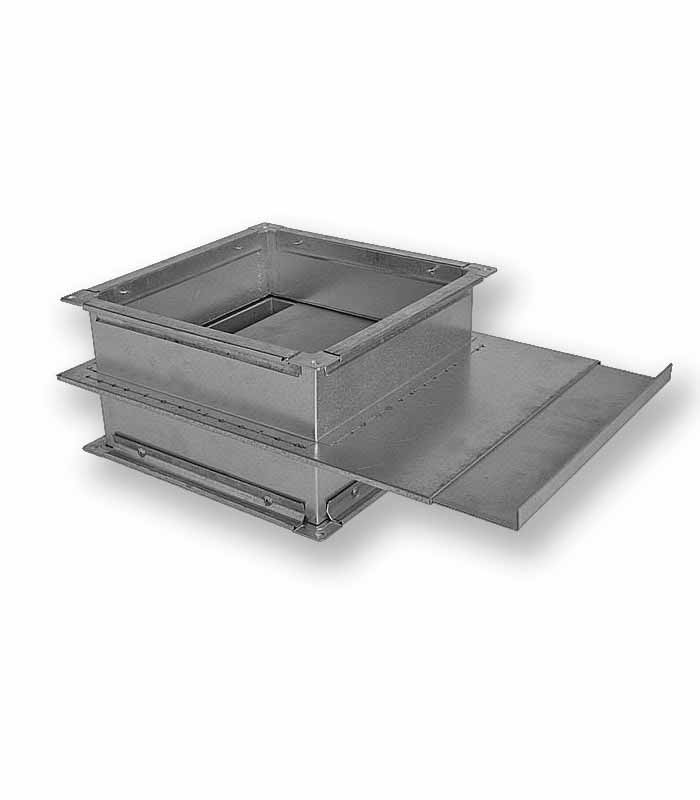

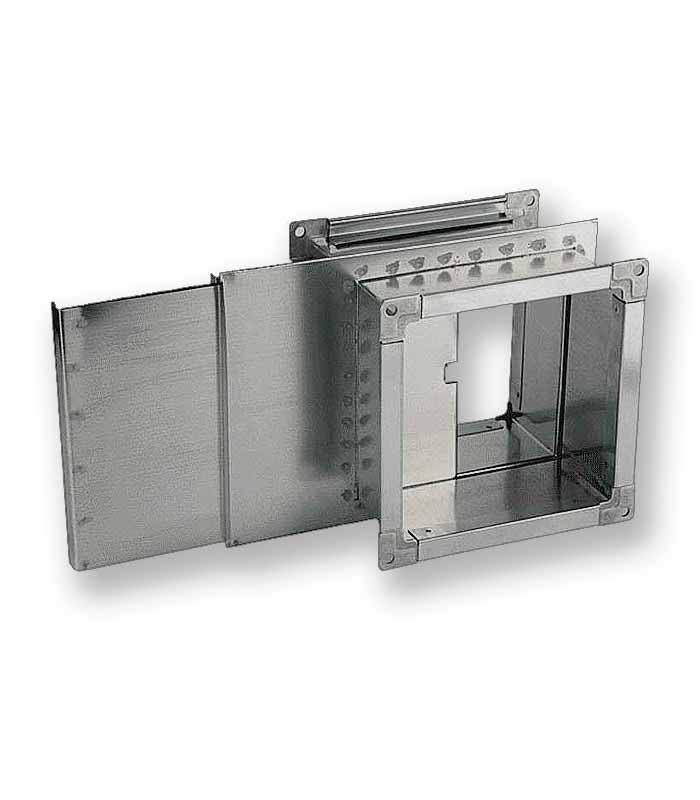

Шибер прямоугольный
| Размеры, мм | Длина патрубка L, мм | |||
|---|---|---|---|---|
| А | В | А1 | В1 | |
| Толщина металла 0,5 мм | 110 | |||
| 100 | 100 | 160 | 160 | |
| 150 | 100 | 210 | 160 | |
| 200 | 100 | 260 | 160 | |
| 200 | 150 | 260 | 210 | |
| 200 | 200 | 260 | 260 | |
| 300 | 200 | 360 | 260 | |
| 350 | 200 | 410 | 260 | |
| 300 | 300 | 360 | 360 | |
| 400 | 300 | 460 | 360 | |
| 500 | 300 | 560 | 360 | |
| 400 | 400 | 460 | 460 | |
| 500 | 400 | 560 | 460 | |
| Толщина металла 0,7 мм | ||||
| 600 | 400 | 660 | 460 | |
| 500 | 500 | 560 | 560 | |
| 600 | 500 | 660 | 560 | |
| 800 | 500 | 860 | 560 | |
| 600 | 600 | 660 | 660 | |
| 800 | 600 | 860 | 660 | |
| 1000 | 600 | 1060 | 660 | |
| 800 | 800 | 860 | 860 | |
| 1000 | 800 | 1060 | 860 | |
| Толщина металла 1,0 мм | ||||
| 1200 | 800 | 1260 | 860 | |
| 1000 | 1000 | 1060 | 1060 | |
| 1200 | 1000 | 1260 | 1060 | |
| 1200 | 1200 | 1260 | 1260 | |
| 1600 | 1200 | 1660 | 1260 | |

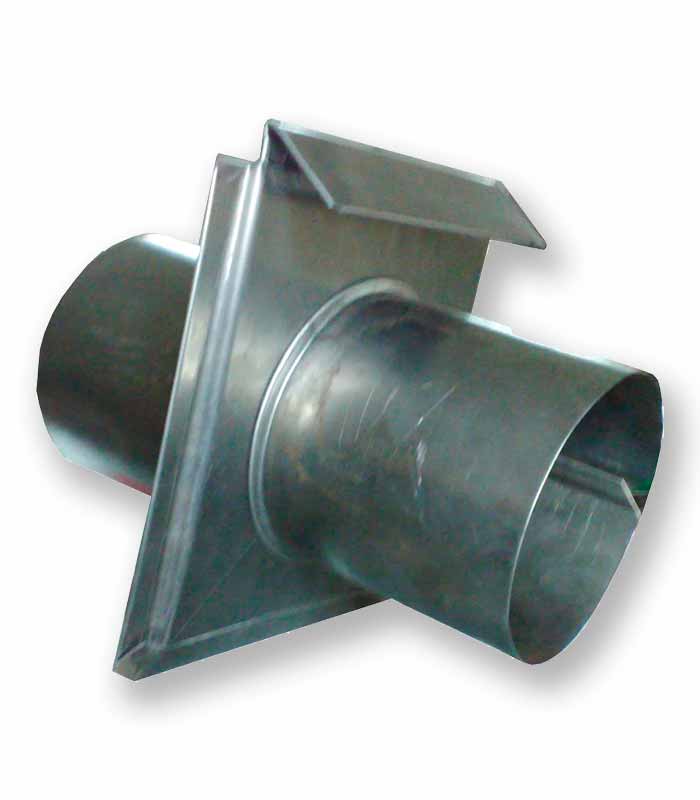

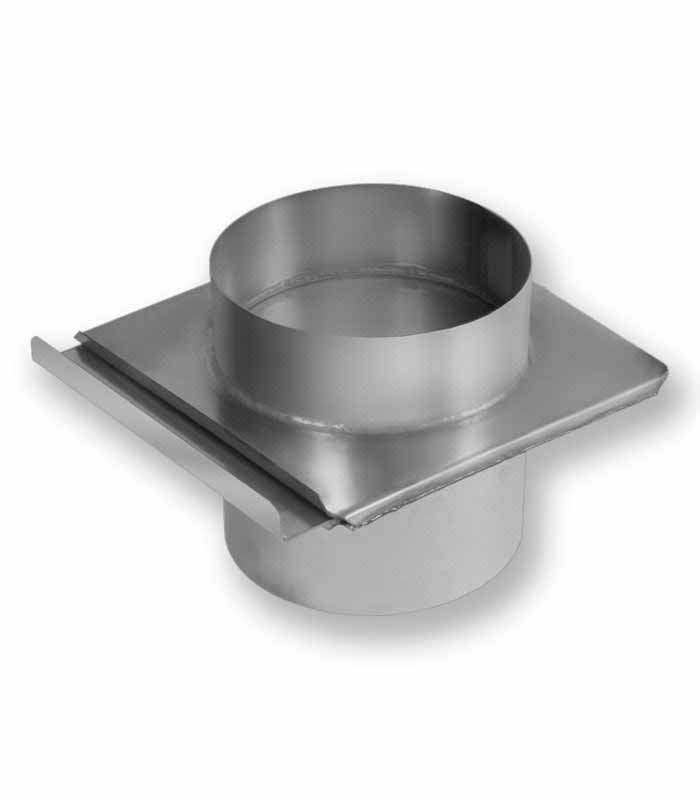

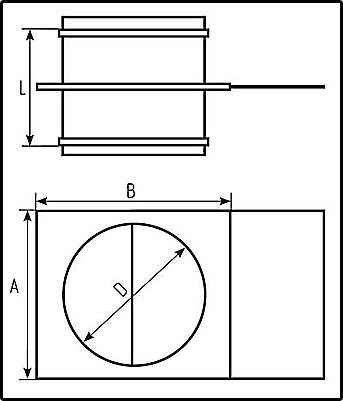

Шибер круглый
| Диаметр D, мм | Габариты заслонки, мм | Длина патрубка L, мм | |
|---|---|---|---|
| А | В | ||
| Толщина металла 0,5 мм | 110 | ||
| 100 | 160 | 170 | |
| 125 | 185 | 195 | |
| 140 | 200 | 210 | |
| 160 | 220 | 230 | |
| 180 | 240 | 250 | |
| 200 | 260 | 270 | |
| 225 | 285 | 295 | |
| 250 | 310 | 320 | |
| 280 | 340 | 350 | |
| 315 | 375 | 385 | |
| 355 | 415 | 425 | |
| 400 | 460 | 470 | |
| Толщина металла 0,7 мм | |||
| 450 | 550 | 560 | |
| 500 | 600 | 610 | |
| 560 | 660 | 670 | |
| 630 | 730 | 740 | |
| 710 | 810 | 820 | |
| 800 | 900 | 910 | |
| 900 | 1000 | 1010 | |
| Толщина металла 1,0 мм | |||
| 1000 | 1100 | 1110 | |
| 1250 | 1350 | 1360 | |
| 1400 | 1500 | 1510 | |
| 1600 | 1700 | 1710 | |
Похожие товары

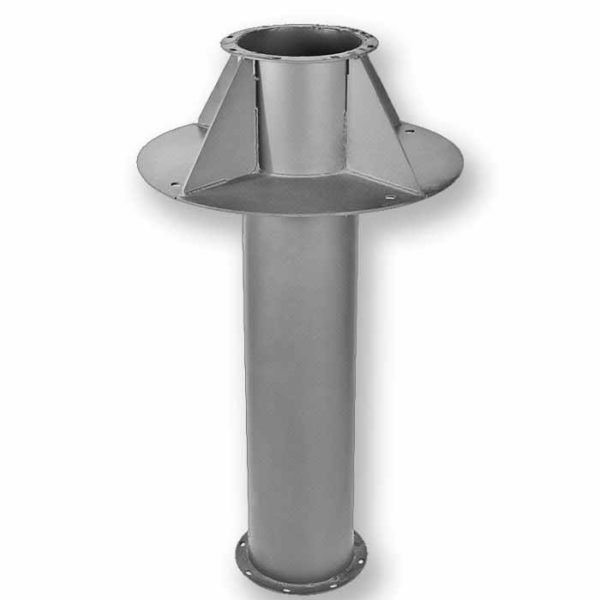

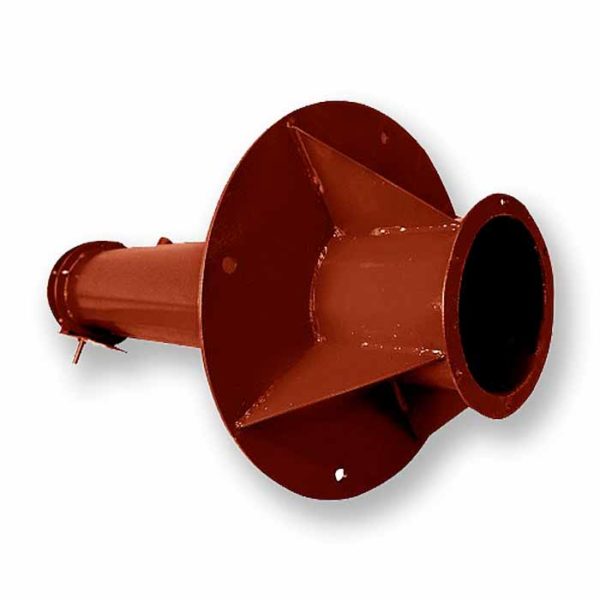

Узлы прохода
Узел прохода через кровлю служит для выведения вентиляции наружу сквозь крышу, предотвращая попадание влаги внутрь. Узлы прохода устанавливаются в системах принудительной и естественной вентиляции помещений общего назначения на железобетонные стаканы. По исполнению, узлы прохода делятся на тип без клапана, с ручным управлением, а также с площадкой под привод. Материалом для узлов прохода служит углеродистая сталь. Узлы прохода монтируют в местах прохода стальных вентиляционных шахт на покрытиях различных зданий. Как правило, узлы прохода общего назначения устанавливаются на железобетонные стаканы.
По отдельной заявке изготавливаются узлы прохода нестандартных размеров.

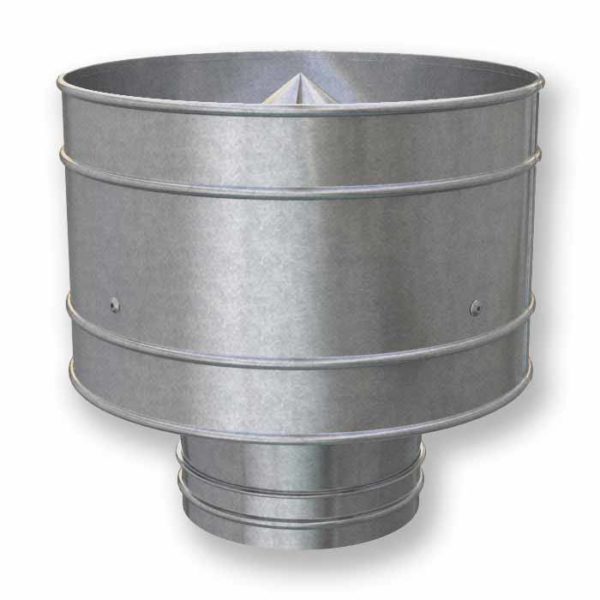

Дефлектор вентиляционный
Дефлекторы предназначены для усиления тяги в вертикальных шахтах путем использования ветрового напора. Ветер создает внутри цилиндрической оболочки зону пониженного давления, способствующего работе вытяжной системы. Дефлекторы устанавливают на вытяжных шахтах в системах естественной вентиляции для усиления тяги. Присоединительные размеры дефлекторов соответствуют нормализованному ряду воздуховодов и узлов прохода через перекрытия по серии типовых конструкций. Дефлектор состоит из диффузора, полуцилиндра, конуса, лапки и зонта. Основной параметр дефлектора - его диаметр, который зависит от размеров сечения воздуховода.

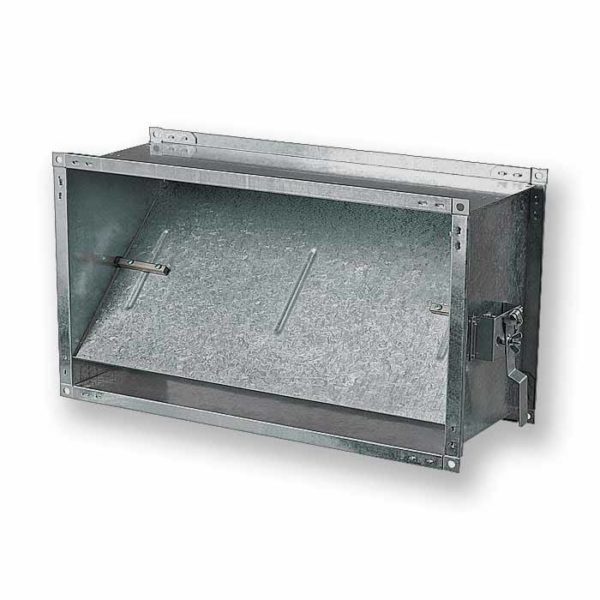

Дроссель-клапаны
Дроссель-клапаны представляет собой активное регулирующее устройство вентиляционной системы и предназначен для балансировке и наладке воздушного потока в каналах воздуховодов. Дроссель-клапаны изготавливаются прямоугольного и круглого сечения из оцинкованной или нержавеющей стали. Дроссель-клапаны устанавливаются на воздуховоды в местах ответвлений от главной магистрали для выравнивания сопротивления и регулирования расхода воздуха. Размеры регулирующего дроссель клапана зависят от размера воздуховодов. Элемент управления вынесен на наружную сторону.

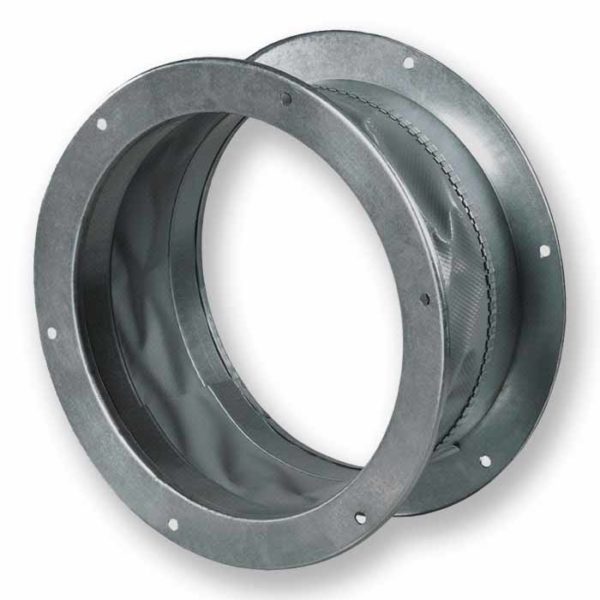

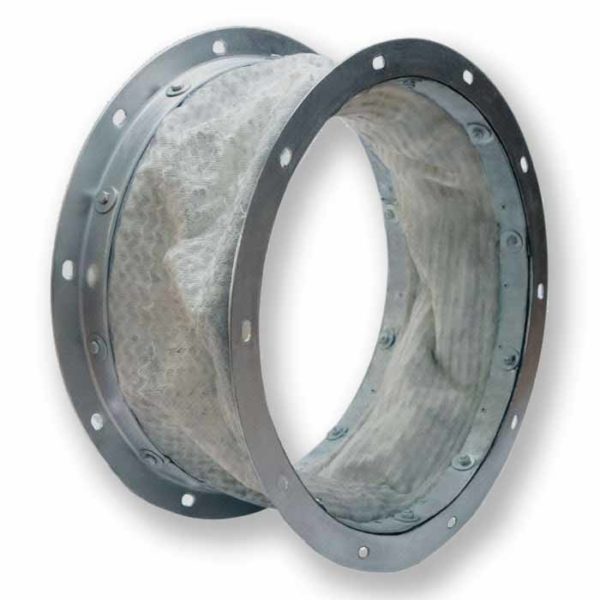

Гибкая вставка круглая
Гибкая вставка круглая служат для предотвращения передаваемой вибрации от вентилятора к воздуховоду, а также для снижения уровня шума. Корпус гибкой вставки изготовлен из оцинкованной стали с запрессованной в середине полосой (материалом) из полихлорвинила.
Круглая гибкая вставка для вентиляции - это экономия ваших расходов на обслуживание.

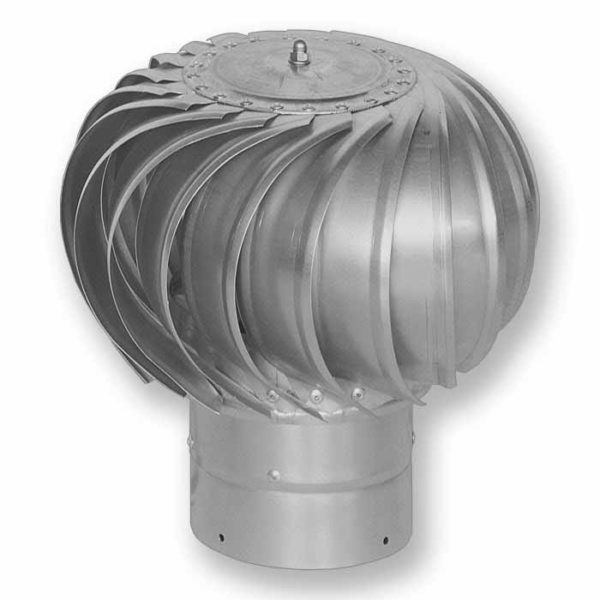

Турбодефлектор для вентиляции

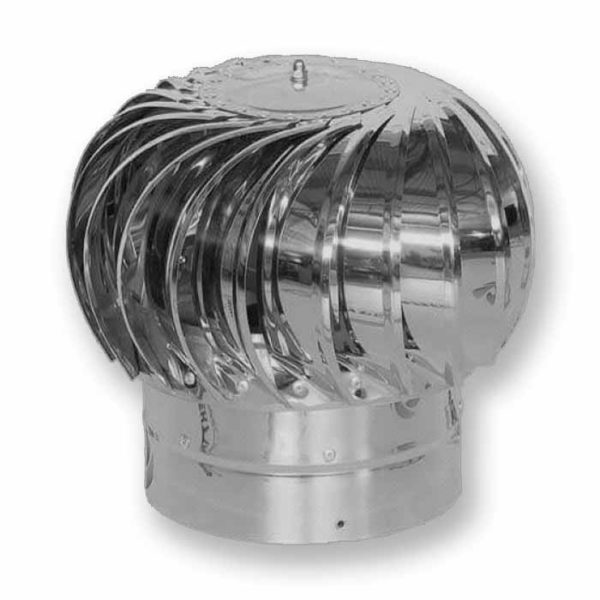

Дефлектор активный (турбодефлектор) - элемент естественной вентиляции, который в 4 раза эффективнее создает тягу в вентиляционных каналах. Турбодефлектор вентиляционный не использует электричества, работает за счет силы ветра как единственного источника энергии, создавая разряжение в вентиляционном канале, что дает существенное усиление тяги и повышает производительность систем вентиляции. Эффективность работы активного дефлектора зависит от высоты над уровнем крыши, размера, формы корпуса. Правильно подобранный турбодефлектор может повысить коэффициент полезного действия вентиляции до 20%.

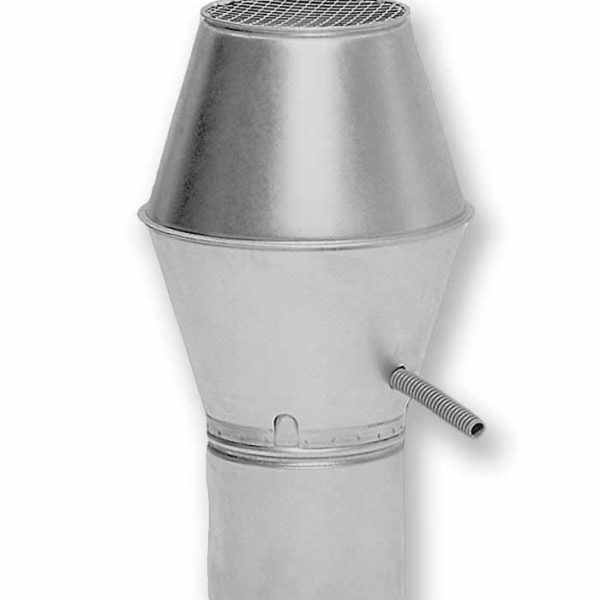

Насадки с водоотводящим кольцом (НВК)
Насадок с водоотводящим кольцом – это устройство, выполняющее роль зонта с возможностью накопления и отвода атмосферных осадков. Внутри насадка расположен дождевой конус для сбора влаги с водоотводящей трубкой. Сверху насадка установлена сетка для предотвращения попадания в канал мусора и птиц. Насадки производят из оцинкованной или нержавеющей стали, на ниппельном или фланцевом соединении.

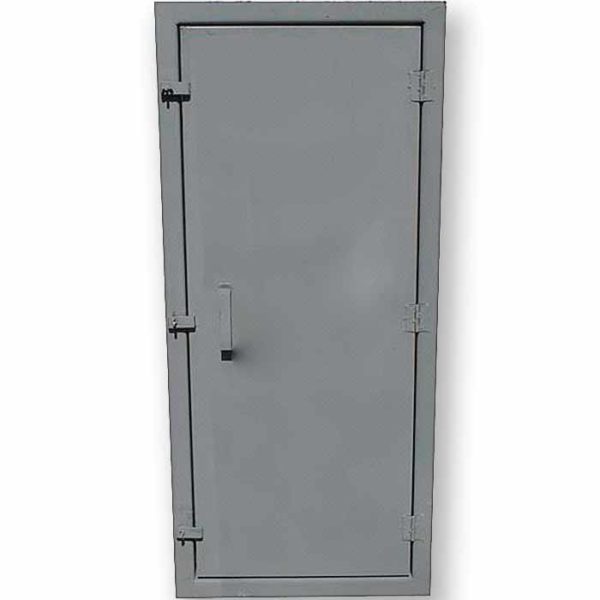

Двери и люки для вентиляционных камер

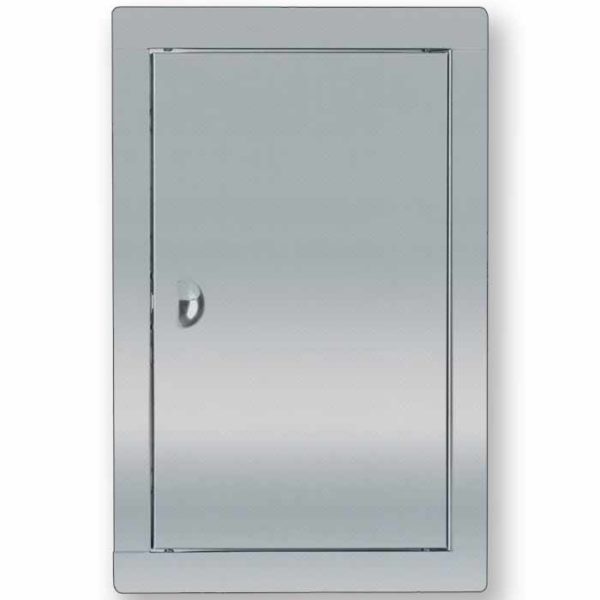

Двери и люки применяются для установки в вентиляционных камерах. Дверь камеры должна обеспечивать высокую герметичность и не допускать попадания в камеру загрязненного воздуха во избежание сбоев в работе оборудования, расположенного внутри камеры. Предназначены для осмотра приточных и вытяжных вентиляционных каналов. Окраска огрунтованных дверей производится после их монтажа на объекте согласно проекту. Их изготавливают двух видов: утепленные и неутепленные. Двери состоят из полотна, коробки и ручек поворотных, изготовляемых из стали. Утепленные двери имеют теплоизоляцию из минеральной ваты. Вентиляционные двери и люки изготавливаются из качественных материалов и могут иметь самую разнообразную конфигурацию (автоматические, раздвижные, двухсекционные). При этом их конструкция позволяет мгновенно выполнять открытие и герметичное закрытие, а также обеспечивать правильную работу вентиляционных люков.

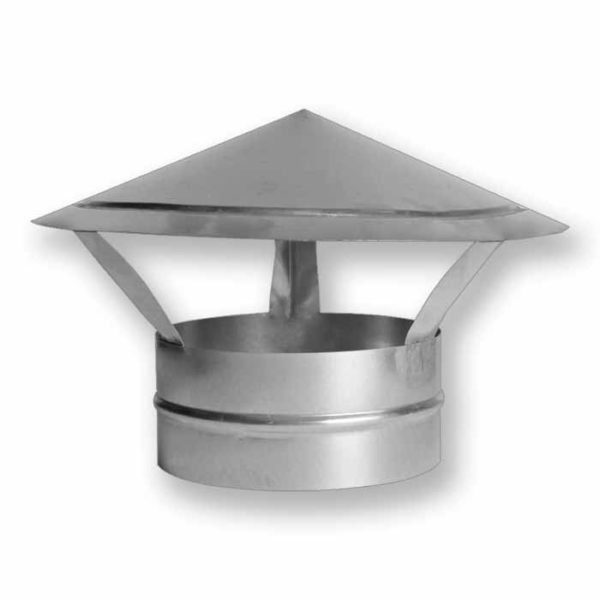

Зонт вентиляционный круглый
