Круглые воздуховоды и фасонные части
Прямоугольные воздуховоды и фасонные части
Дроссель-клапаны
Цена по запросу.
Дроссель-клапаны представляет собой активное регулирующее устройство вентиляционной системы и предназначен для балансировке и наладке воздушного потока в каналах воздуховодов. Дроссель-клапаны изготавливаются прямоугольного и круглого сечения из оцинкованной или нержавеющей стали. Дроссель-клапаны устанавливаются на воздуховоды в местах ответвлений от главной магистрали для выравнивания сопротивления и регулирования расхода воздуха. Размеры регулирующего дроссель клапана зависят от размера воздуховодов. Элемент управления вынесен на наружную сторону.
Описание
Описание дроссель-клапанов круглого и прямоугольного сечения
Дроссель-клапаны (дросселирующие заслонки) используются в системах вентиляции, воздушного отопления и кондиционирования. Дроссель-клапаны устанавливаются на воздуховоды в местах ответвлений от главной магистрали для выравнивания сопротивления и регулирования расхода воздуха. Размеры регулирующего дроссель клапана зависят от размера воздуховода. Он может быть как круглого, так и прямоугольного сечения.
Особенно важно применение дроссель клапанов в системах вентиляции с применением радиальных вентиляторов. Перед каждым центробежным вентилятором (перед его всасывающим патрубком) необходима установка круглой дросселирующей заслонки потому что без нее невозможен правильный запуск вентилятора. При запуске радиального вентилятора заслонка должна находиться в закрытом положении и после запуска она должна постепенно открываться, выводя вентилятор на рабочий режим. В случае отказа от установки дросселирующей заслонки перед радиальным вентилятором потребитель окажется в ситуации, когда электродвигатель вентилятора сгорит от перегрузки через очень короткое время.
Дроссель клапаны вентиляционные изготавливаются на основе ТУ 4863-001-84705473-2013 и имеют основным своим предназначением регулирование расхода воздуха, проходящего по воздуховодам круглого и прямоугольного сечения. Изготавливаются из оцинкованной стали и состоят из патрубка, сектора управления и полотна. На узле управления дроссель-клапана установлена лопатка, которая поворачивается с помощью рукоятки на внешней стороне клапана. Положение лопатки фиксируется.

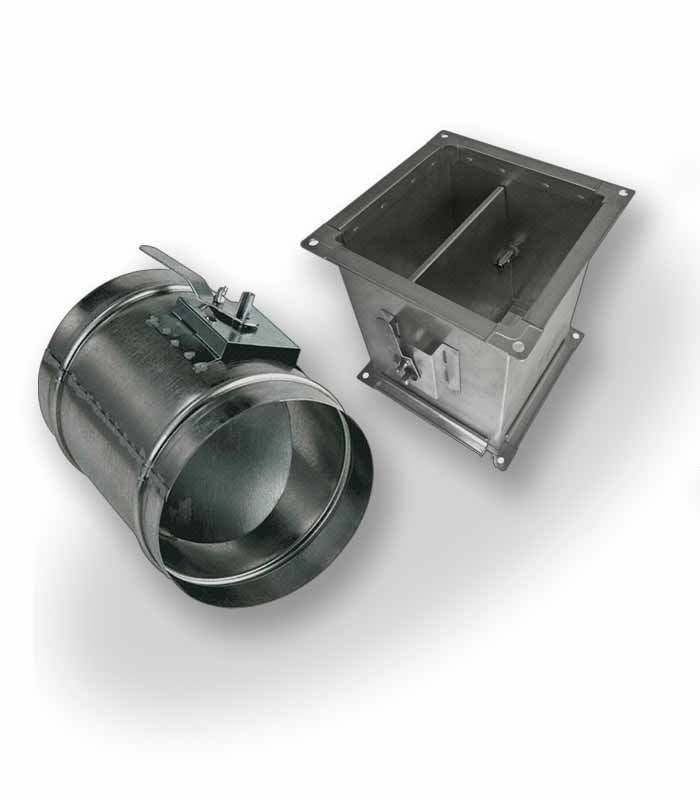

Дроссель клапаны вентиляционные в соответствии со своим предназначением выпускаются в двух модификациях:
- дроссель-клапан круглого сечения,
- дроссель-клапан прямоугольного сечения.

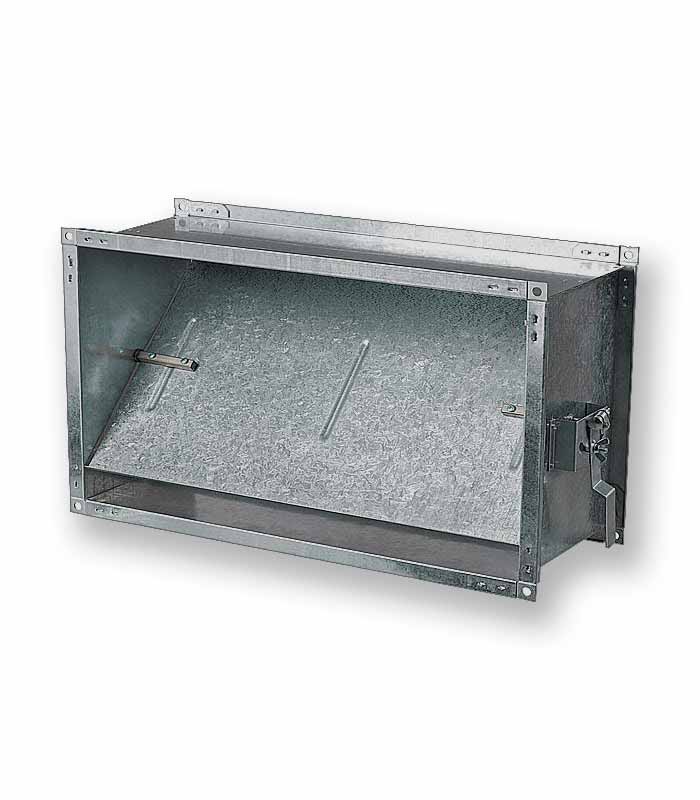

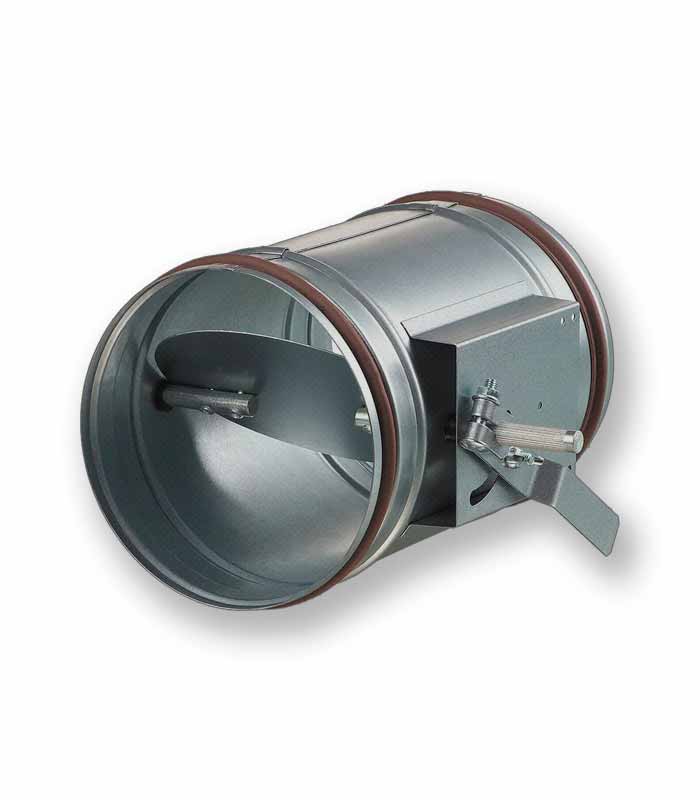

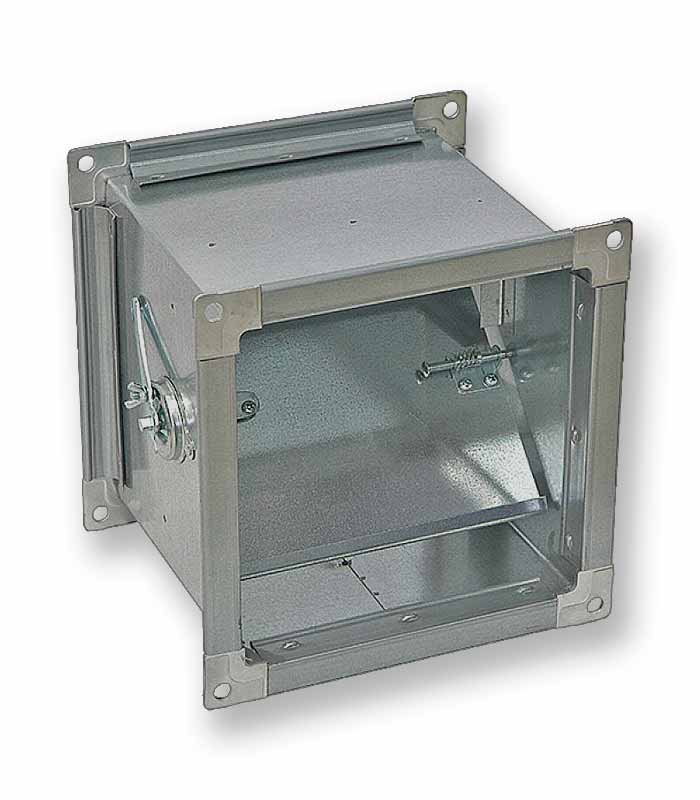

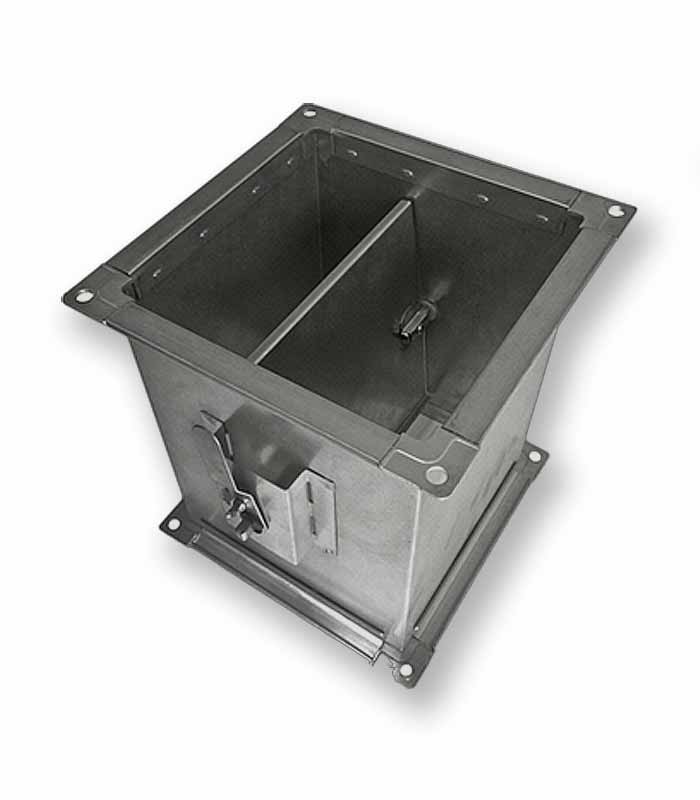

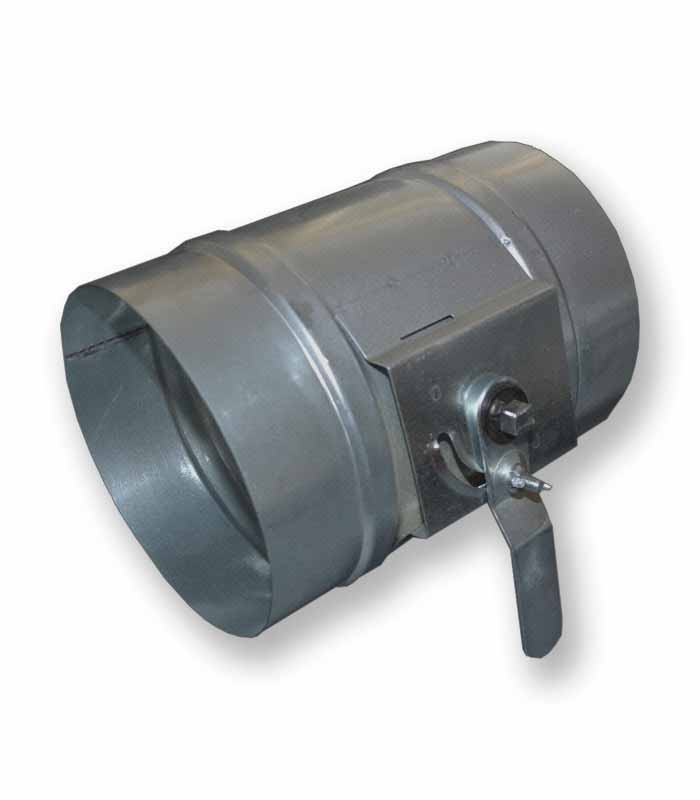

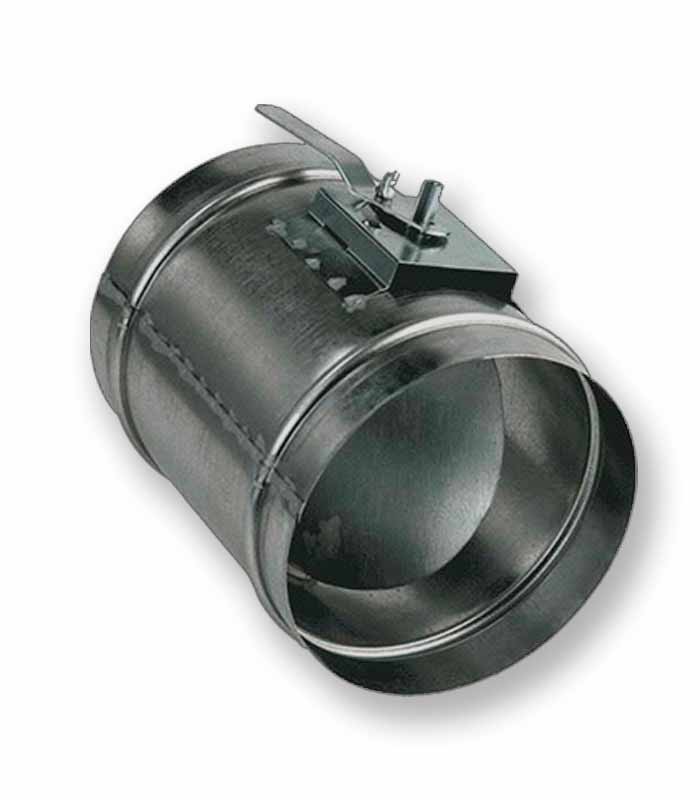

Круглые дроссель клапаны изготавливаются для монтажа на ниппельном или фланцевом соединении. Прямоугольные дроссель клапана изготавливаются на фланцевом соединении.
Отзывы (0)
Спецификации
Спецификации дроссель-клапанов для воздуховодов
Размеры вентиляционных дроссель-клапанов круглых
| Диаметр клапана D, мм | Монтажная длина L, мм | Толщина металла t, мм | Масса дроссель клапана, кг |
|---|---|---|---|
| 100 | 200 | 0,5 | 0,70 |
| 125 | 1,00 | ||
| 140 | 1,20 | ||
| 160 | 1,40 | ||
| 180 | 1,70 | ||
| 200 | 2,00 | ||
| 225 | 250 | 2,70 | |
| 250 | 3,10 | ||
| 280 | 3,70 | ||
| 315 | 4,40 | ||
| 355 | 300 | 5,80 | |
| 400 | 350 | 0,7 | 7,40 |
| 450 | 8,90 | ||
| 500 | 500 | 12,30 | |
| 560 | 14,60 | ||
| 630 | 17,50 | ||
| 710 | 600 | 35,10 | |
| 800 | 0,9 | 43,00 | |
| 900 | 700 | 55,00 | |
| 1000 | 66,00 | ||
| 1120 | 1000 | 1,2 | 88,70 |
| 1250 | 107,00 |
Размеры вентиляционных дроссель-клапанов прямоугольных
| Размеры сечения, мм | Монтажная длина L, мм | Толщина металла t, мм | |
|---|---|---|---|
| Ширина А | Высота В | ||
| 100 | 100 | 150 | 0,5 |
| 150 | 100 | 150 | |
| 150 | 200 | ||
| 200 | 100 | 150 | |
| 150 | 200 | ||
| 200 | 250 | ||
| 250 | 100 | 150 | |
| 150 | 200 | ||
| 200 | 250 | ||
| 250 | 300 | ||
| 300 | 150 | 200 | |
| 200 | 250 | ||
| 250 | 300 | ||
| 300 | 350 | ||
| 350 | 150 | 200 | |
| 200 | 250 | ||
| 250 | 300 | ||
| 300 | 350 | ||
| 350 | 400 | ||
| 400 | 200 | 250 | 0,7 |
| 250 | 300 | ||
| 300 | 350 | ||
| 350 | 400 | ||
| 400 | 450 | ||
| 500 | 200 | 250 | |
| 250 | 300 | ||
| 300 | 350 | ||
| 350 | 400 | ||
| 400 | 450 | ||
| 600 | 200 | 250 | |
| 250 | 300 | ||
| 300 | 350 | ||
| 350 | 400 | ||
| 400 | 450 | ||
| 500 | 550 | ||
| 700 | 300 | 350 | |
| 350 | 400 | ||
| 400 | 450 | ||
| 450 | 500 | ||
| 500 | 550 | ||
| 800 | 400 | 450 | |
| 450 | 500 | ||
| 500 | 550 | ||
| 600 | 650 | ||
| 900 | 500 | 550 | 0,9 |
| 600 | 650 | ||
| 1000 | 400 | 450 | |
| 500 | 550 | ||
