Гибкая вставка прямоугольна
Цена по запросу.
Гибкие вставки прямоугольные предназначены для соединения патрубков вентиляторов с воздуховодами вентиляционной магистрали. Посредством прямоугольных гибких вставок к воздухообменной сети могут подключаться центробежные и радиальные вентиляторы, пылевые, канальные и пр. Основное назначение гибких вставок прямоугольных – поглощение энергии колебательных процессов, вызванных работой электродвигателя и от вращения рабочего колеса вентилятора. Также гибкие прямоугольные вставки позволяют компенсировать линейные деформации воздуховодной сети, вызванные температурными колебаниями и частично дают возможность компенсировать незначительные погрешности монтажа.
Описание
Описание прямоугольной гибкой вставки

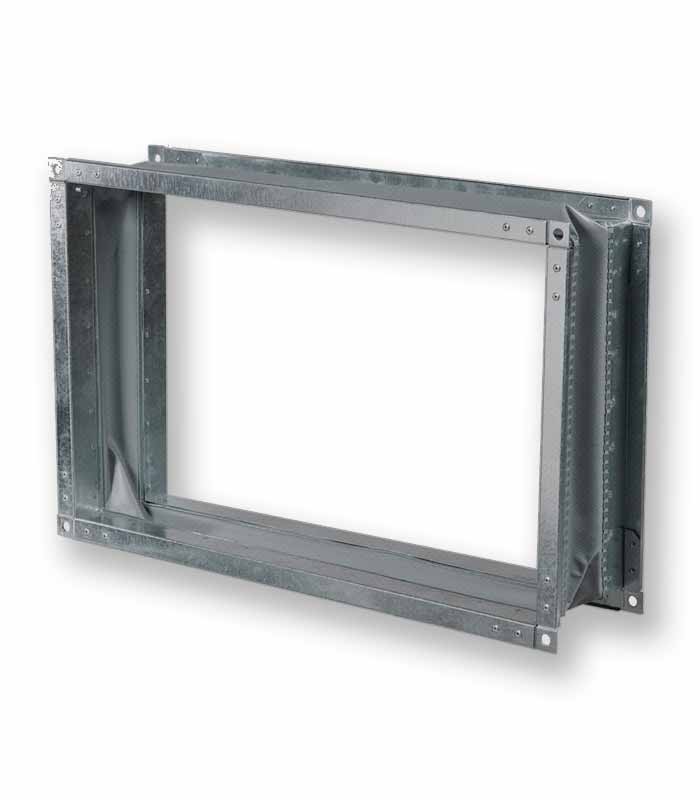

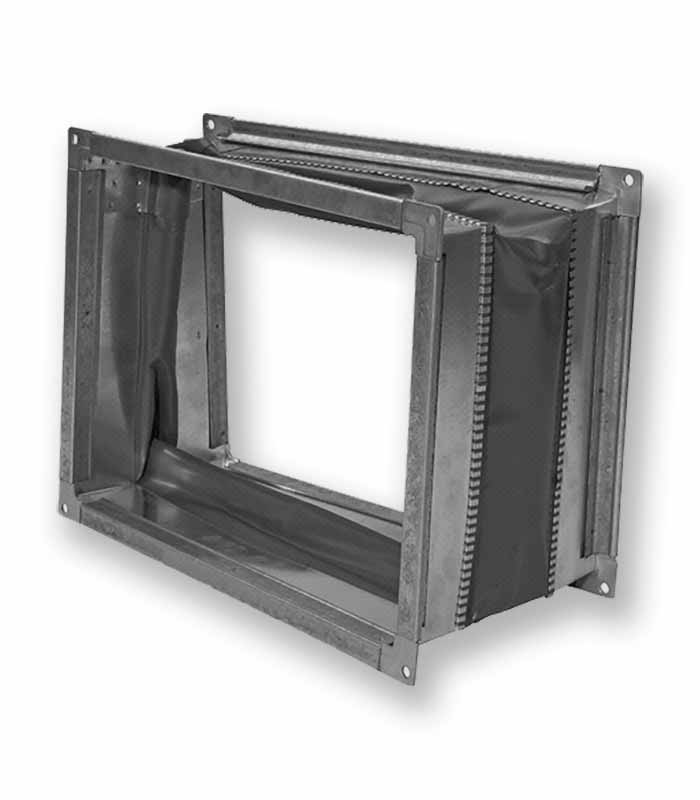

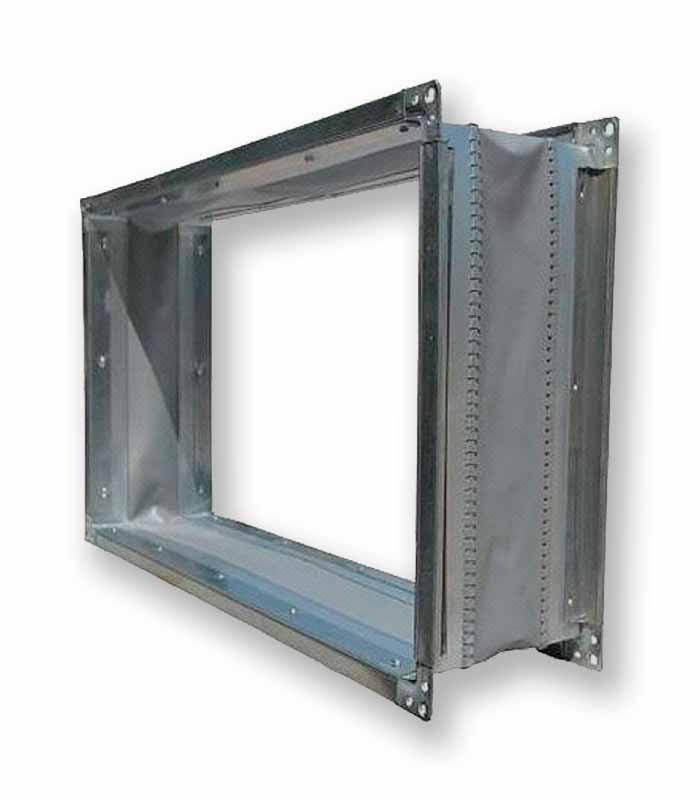

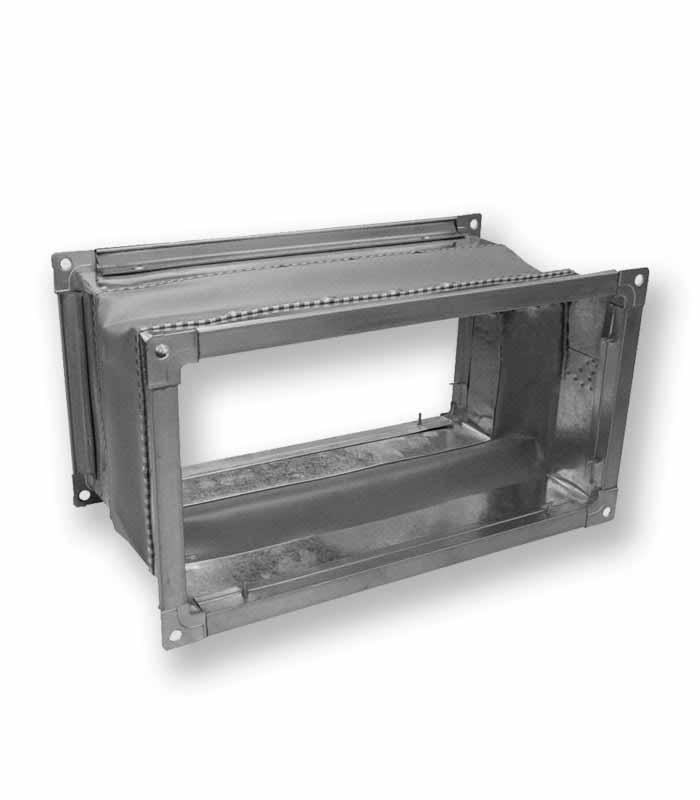

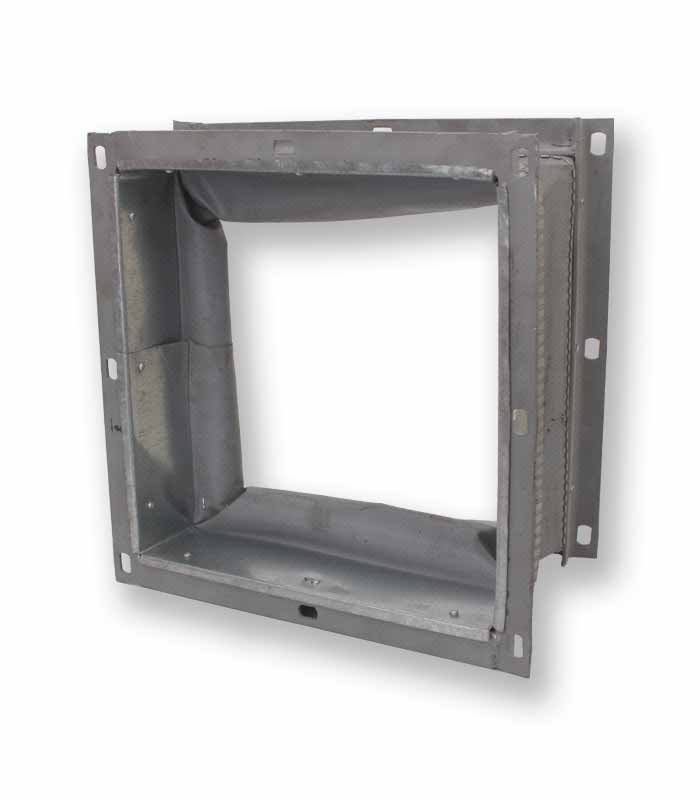

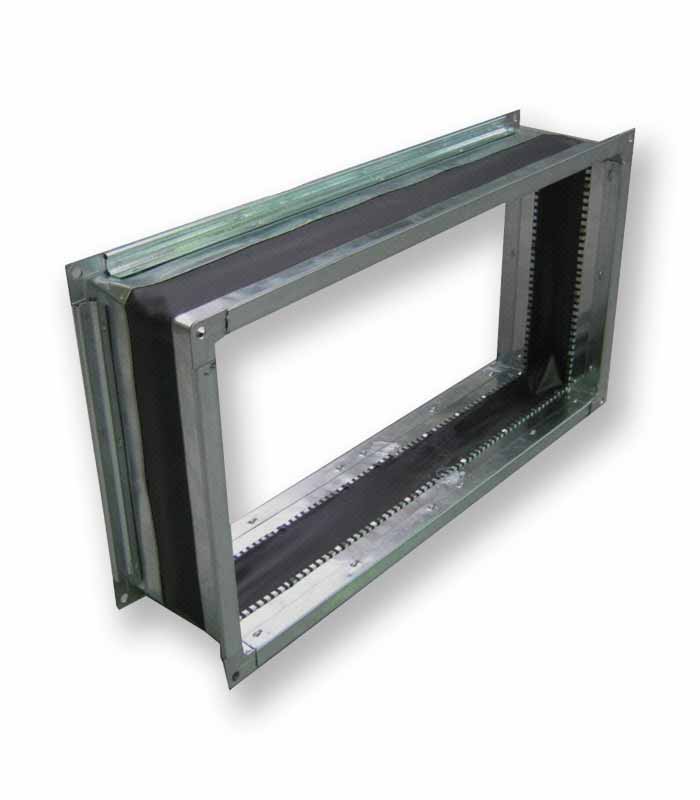

Конструктивно гибкая вставка прямоугольная состоит из пары металлических фланцев и гибкого рукава между ними. В общепромышленном исполнении фланцы гибких вставок обычно изготавливаются из оцинкованной тонколистовой стали, которая отличается отличной коррозионной стойкостью и отвечает большинству требований гигиенической безопасности.
По углам каждого из фланцев предусмотрены по четыре монтажных отверстия (под болтовое крепление изделия к вентиляционным воздуховодам). Дополнительное крепление по периметру фланца осуществляется посредством шино-рейки соответствующего типоразмера. При монтаже между фланцами гибкой прямоугольной вставки и фланцами воздуховодов рекомендуется использовать уплотнительную ленту.
Центральная часть вставки выполнена в виде гибкого текстильного рукава. Рукав имеет абсолютную воздухонепроницаемость, что гарантирует отсутствие несанкционированных потерь воздуха из воздуховодной магистрали. За счет нежесткости материала рукав гасит вибрации и, как следствие, подавляет шумы от работающего оборудования.
Прямоугольные гибкие вставки устанавливаются в системы вентиляции с прямоугольным сечением до и после вентилятора для снижения уровня вибрации. Конструкция прямоугольной гибкой вставки включает в себя две рамки из оцинкованной стали, соединенные между собой вставкой из ПВХ (может быть заменен на другой изолирующий пластичный материал с аналогичными характеристиками). Применяется для транспортировки воздуха, не содержащего агрессивных примесей, с температурой в пределах от + 40 °С до + 80° С, влажность до 60%.
Отзывы (0)
Спецификации
Спецификации прямоугольной гибкой вставки

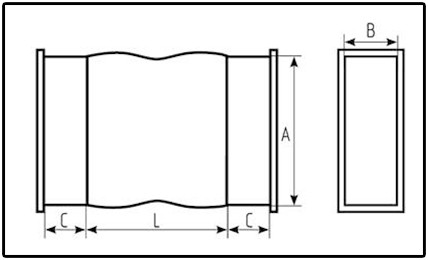

Условные обозначения
- C - длина ниппеля (мм)
- L - длина полосы ПВХ (мм)
- A - высота (мм)
- B - ширина (мм)
| Размеры, мм | Масса без шинорейки, кг | |||
|---|---|---|---|---|
| А | В | С | L | |
| 100 | 100 | 35 | 75 | 0,24 |
| 200 | 100 | 0,37 | ||
| 200 | 150 | 0,43 | ||
| 300 | 250 | 0,67 | ||
| 300 | 300 | 0,73 | ||
| 300 | 200 | 0,61 | ||
| 400 | 300 | 0,86 | ||
| 500 | 400 | 1,10 | ||
| 600 | 500 | 1,35 | ||
| 1000 | 800 | 2,20 | ||
| 1200 | 1000 | 2,69 | ||
