Гибкая вставка круглая
Цена по запросу.

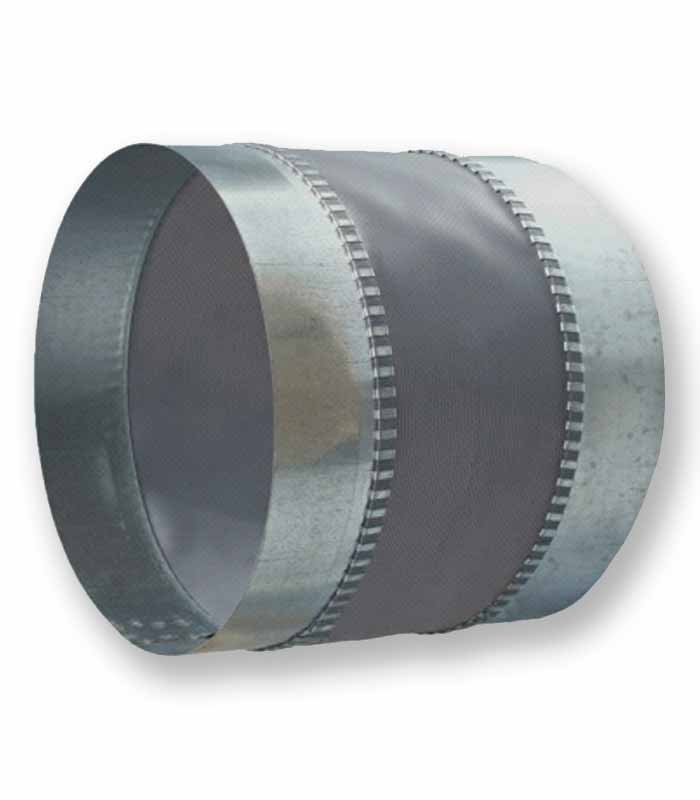

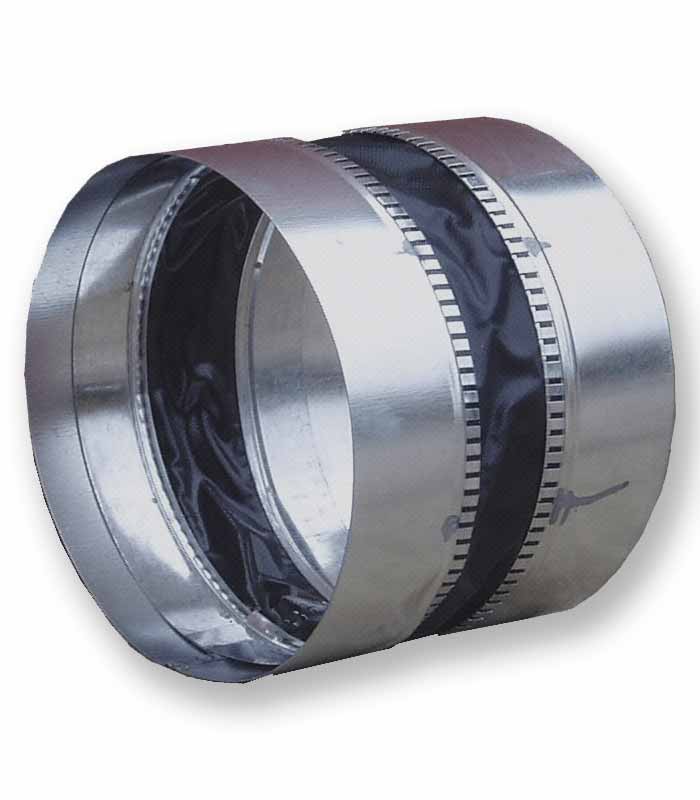

Гибкая вставка круглая служат для предотвращения передаваемой вибрации от вентилятора к воздуховоду, а также для снижения уровня шума. Корпус гибкой вставки изготовлен из оцинкованной стали с запрессованной в середине полосой (материалом) из полихлорвинила.
Круглая гибкая вставка для вентиляции — это экономия ваших расходов на обслуживание.
Описание
Описание гибкой вставки круглой
Круглая гибкая вставка это важный составной элемент системы воздуховодов в промышленной и бытовой вентиляции. Основная задача гибкой вставки для вентиляции — гасить вибрацию в воздуховоде, возникающую вследствие передачи воздуха от вентилятора и в результате работы двигателя самого вентилятора.
Вибрация это серьезный негативный фактор функционирования систем вентиляции и кондиционирования. Она создает повышенный уровень шума в помещениях и пагубно воздействует на конструкцию здания. Вибрация существенно ускоряет износ вентиляционной системы, поэтому ее снижение, в том числе с помощью гибких вставок для вентилятора и воздуховодов является актуальной задачей при монтаже любой вентиляционной системы.

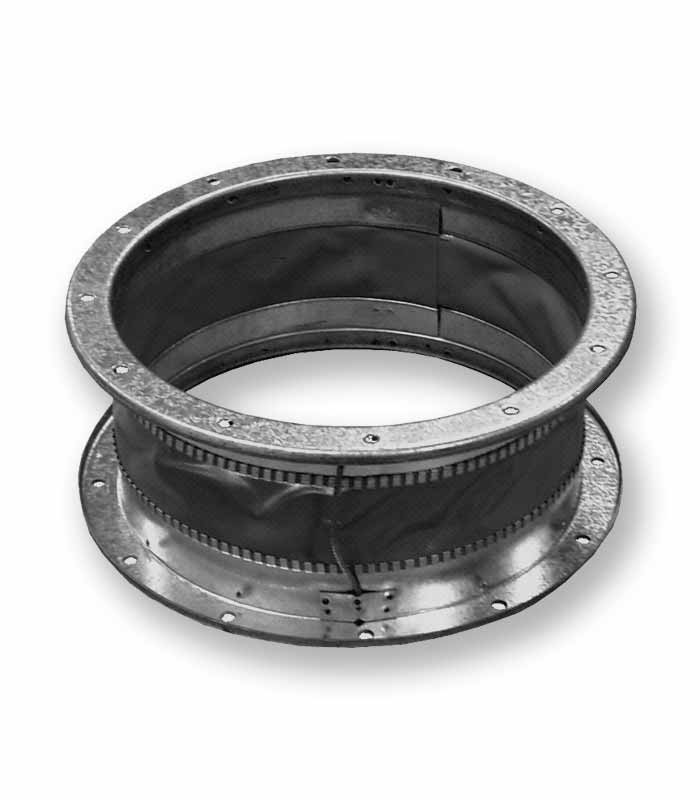

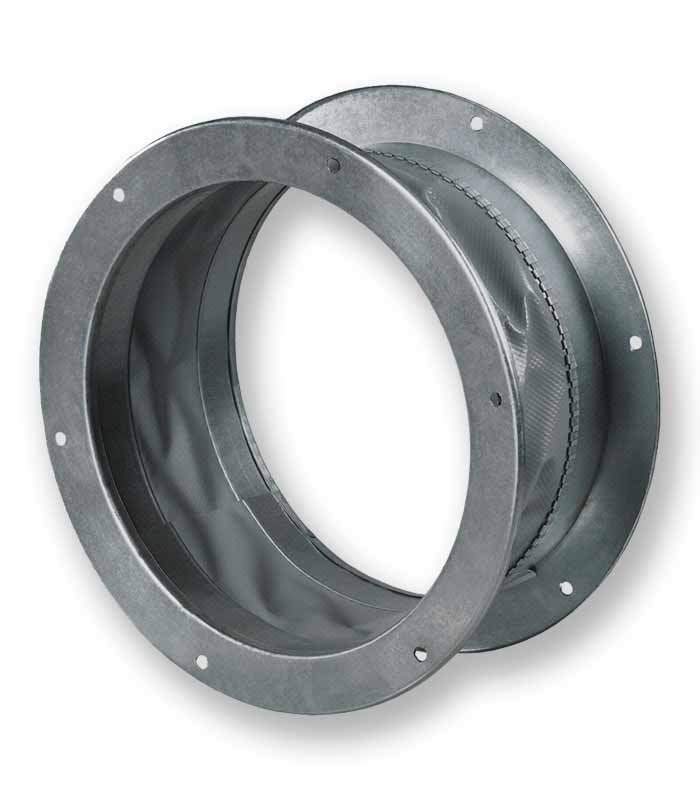

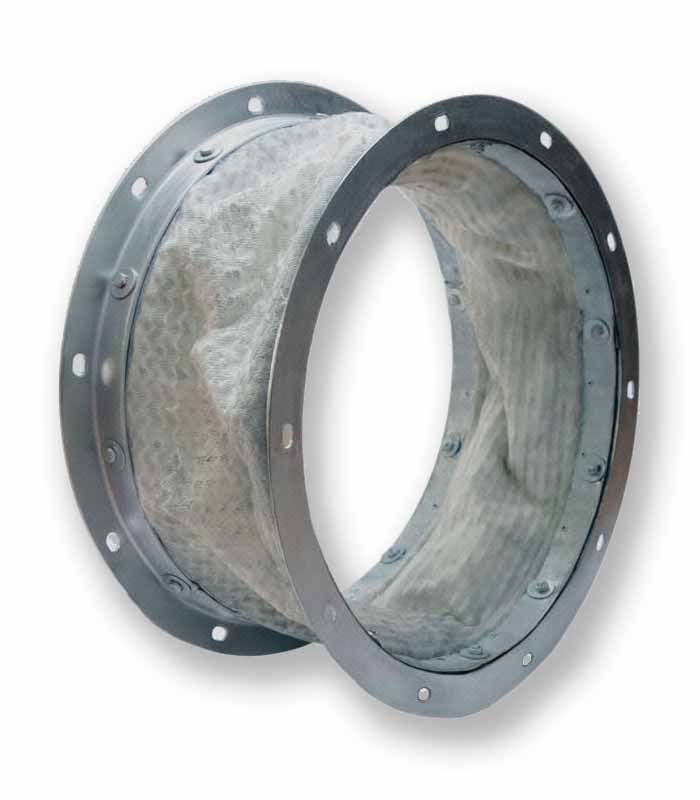

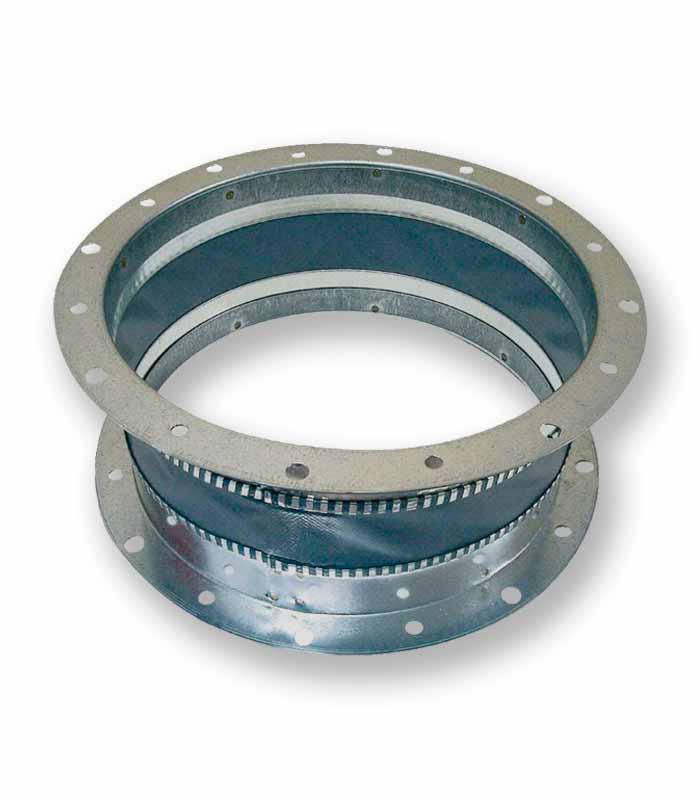

Конструктивно круглые гибкие вставки состоят из фланцев, исполненных из оцинкованной стали, между которыми располагается прочный участок из текстильного материала (ПВХ). Монтируются такие изделия обычно на выходе вентилятора или на всасывающем патрубке. Крепление осуществляется фланцевым способом или хомутами. Гибкие вставки устойчивы к механическим колебаниям, к воздействию влаги, а также к повышенной температуре.
Отзывы (0)
Спецификации
Спецификации круглой гибкой вставки для вентиляции
Условные обозначения
- C - длина ниппеля (мм)
- L - длина полосы ПВХ (мм)
- D - диаметр (мм)
| Размеры, мм | Масса (без фланца), кг | ||
|---|---|---|---|
| Диаметр D | C | L | |
| 100 | 35 | 75 | 0,19 |
| 125 | 0,24 | ||
| 140 | 0,27 | ||
| 160 | 0,31 | ||
| 180 | 0,35 | ||
| 200 | 0,38 | ||
| 2225 | 0,43 | ||
| 250 | 0,48 | ||
| 280 | 0,54 | ||
| 315 | 0,61 | ||
| 355 | 0,68 | ||
| 400 | 0,77 | ||
| 450 | 0,86 | ||
| 500 | 0,96 | ||
| 560 | 1,08 | ||
| 630 | 1,21 | ||
| 710 | 1,36 | ||
| 800 | 1,54 | ||
| 900 | 1,73 | ||
| 1000 | 1,92 | ||
| 1250 | 2,40 | ||
| 1400 | 2,69 | ||
| 1600 | 3,07 | ||
