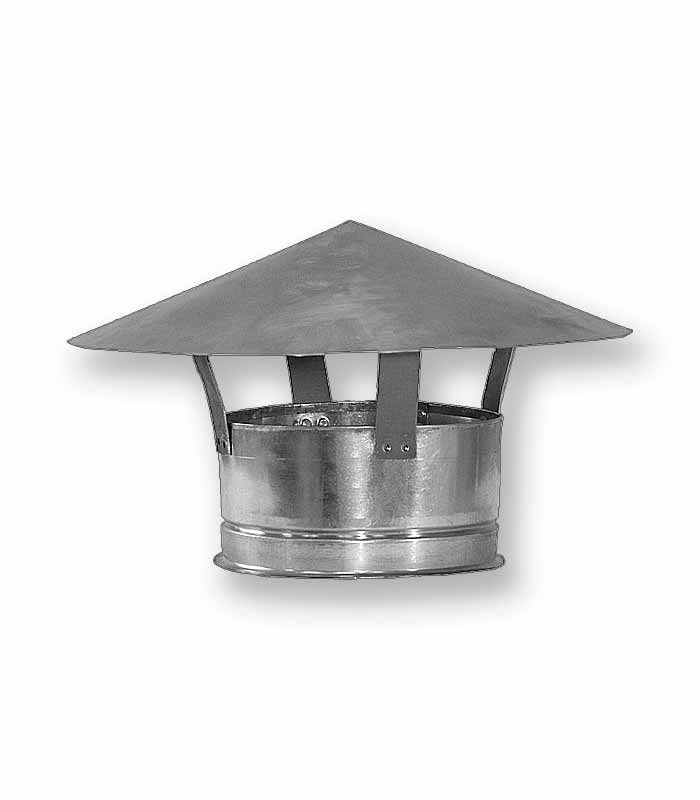

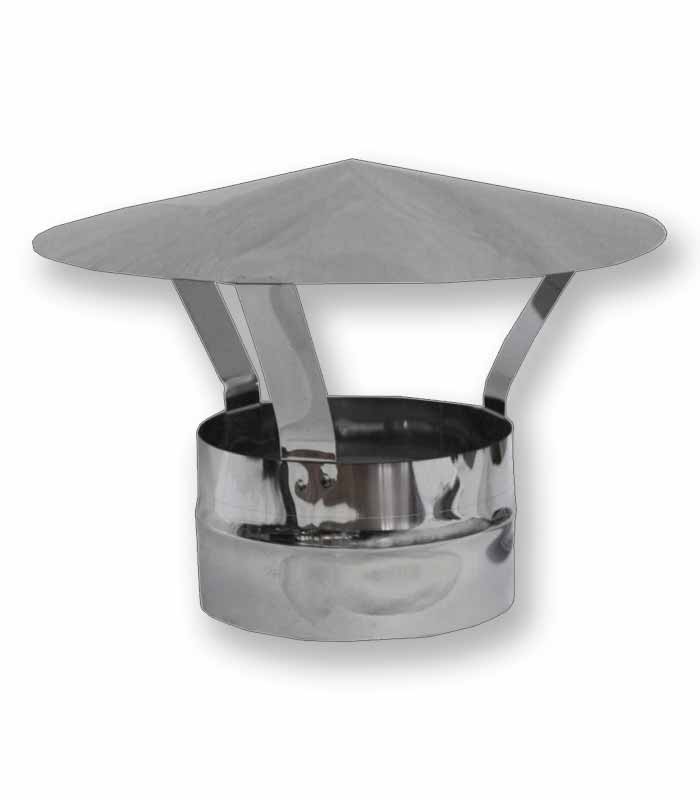

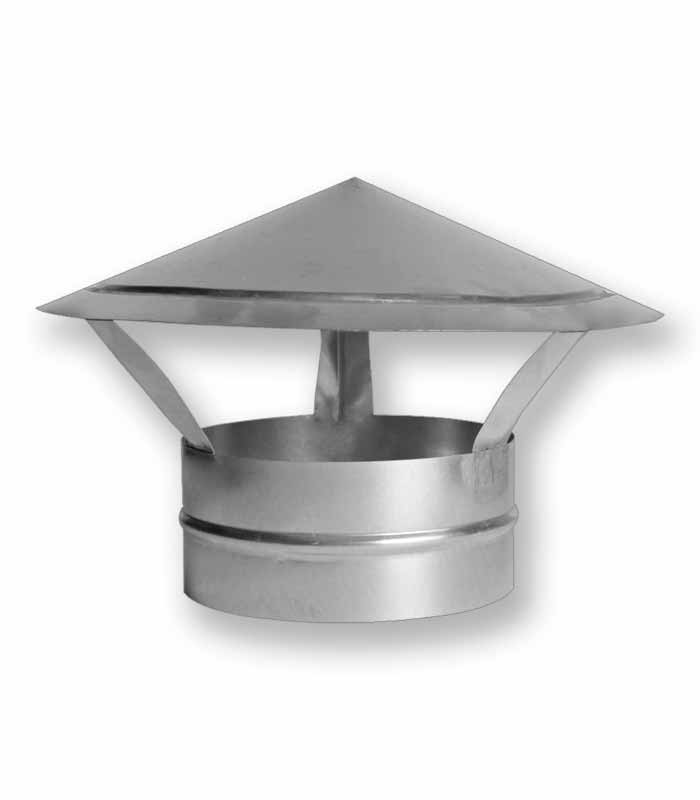

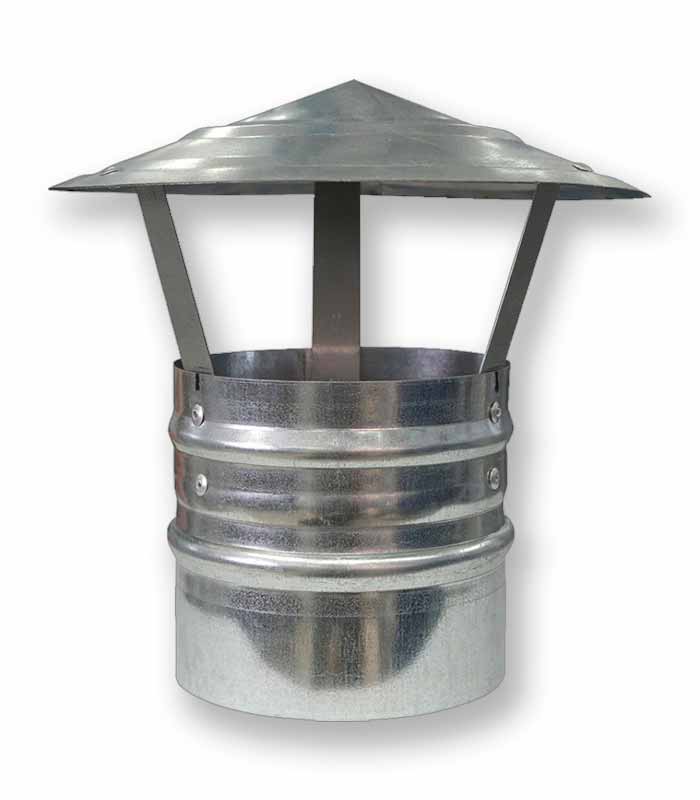

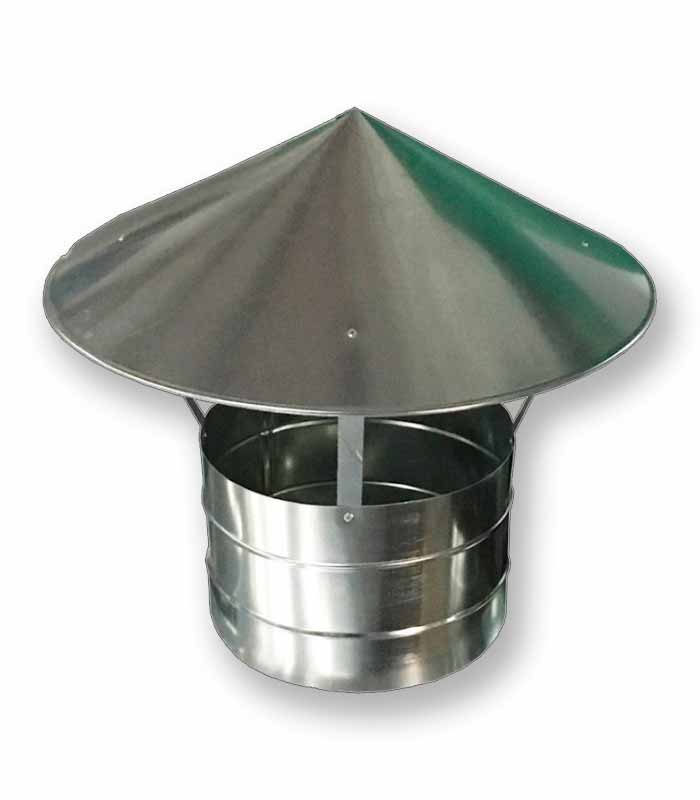

Зонт вентиляционный круглый
1,530.00 ₽ – 5,050.00 ₽
При обустройстве вентиляционных систем применяются специальные зонты. Они предназначены для надежной и качественной защиты вентиляционных шахт от попадания внутрь осадков в виде снега и дождя. Зонт вентиляционный круглый устанавливают на вентиляционных шахтах с естественным и механическим побуждением с целью защиты шахт от попадания в них атмосферных осадков. Выбор вентиляционного зонта производится в соответствии с наружным диаметром вентиляционной шахты, принятой в проекте. Все присоединительные размеры зонтов соответствуют посадочным размерам стандартного ряда воздуховодов и узлов прохода вентиляционных вытяжных шахт через покрытия зданий.
Описание
Описание зонтов вентиляционных круглых
Зонт вентиляционный круглый предназначен для защиты наружной части воздуховода от попадания в систему атмосферных осадков. Зонты являются важным защитным элементом для вентиляционной системы. Они устанавливаются на концах наружных участков воздуховодов. Прикрывая выходное отверстие, они не позволяют атмосферным осадкам, влаге, пыли и грязи попадать внутрь вентиляционной сети.
Изделия монтируются с воздуховодами ниппельным соединением. Типоразмер зонтов определяется размером сечения в месте стыка — концы стыкуемого воздуховода и зонта должны быть соразмерными.
Круглые зонты изготавливаются с ниппельным и фланцевым соединением. Подбор зонтов выполняется в соответствии с проектными решениями и определяется присоединительным диаметром горловины шахты.
Отзывы (0)
Спецификации
Спецификации зонтов вентиляционных круглых

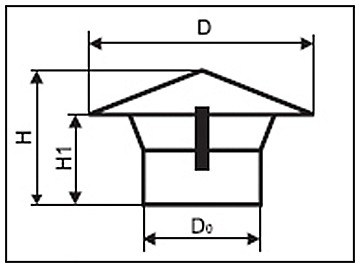

Условные обозначения
- D - диаметр колпака (мм)
- Do - диаметр основания (мм)
- H - высота (мм)
| Диаметр D, мм | Диаметр D1, мм | Высота Н, мм | Высота Н1, мм | ||
|---|---|---|---|---|---|
| 100 | 170 | 40 | 50 | ||
| 125 | 213 | 50 | 63 | ||
| 140 | 238 | 56 | 70 | ||
| 160 | 272 | 64 | 80 | ||
| 180 | 306 | 72 | 90 | ||
| 200 | 340 | 80 | 100 | ||
| 225 | 383 | 90 | 113 | ||
| 250 | 425 | 100 | 125 | ||
| 280 | 476 | 112 | 140 | ||
| 315 | 536 | 126 | 158 | ||
| 355 | 604 | 142 | 178 | ||
| 400 | 680 | 160 | 200 | ||
| 450 | 765 | 180 | 225 | ||
| 500 | 850 | 200 | 250 | ||
| 560 | 952 | 224 | 280 | ||
| 630 | 1071 | 252 | 315 | ||
| 710 | 1207 | 284 | 355 | ||
| 800 | 1360 | 320 | 400 | ||
| 900 | 1530 | 360 | 450 | ||
| 1000 | 1700 | 400 | 500 | ||
| 1120 | 1904 | 448 | 560 | ||
| 1250 | 2125 | 500 | 625 | ||
