Дефлектор вентиляционный
750.00 ₽ – 1,340.00 ₽

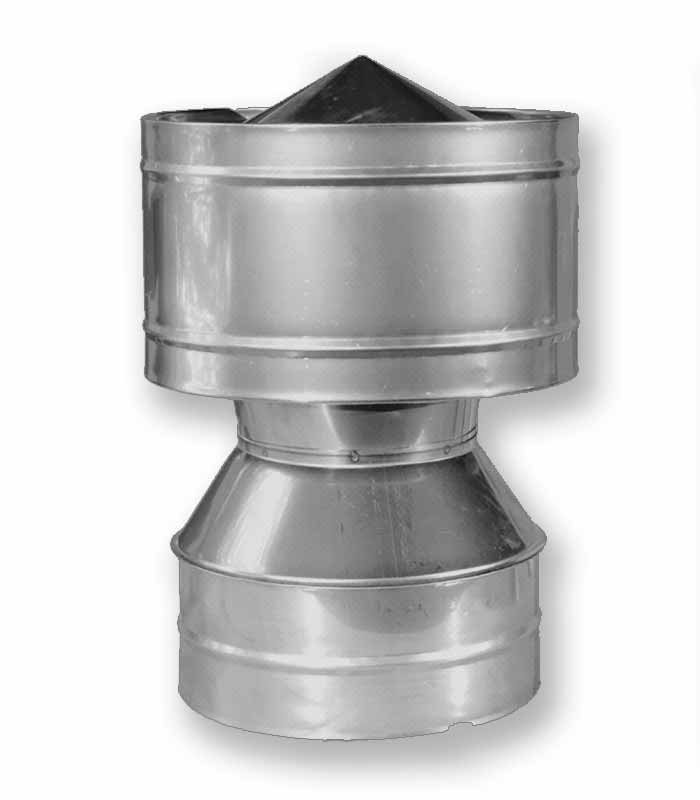

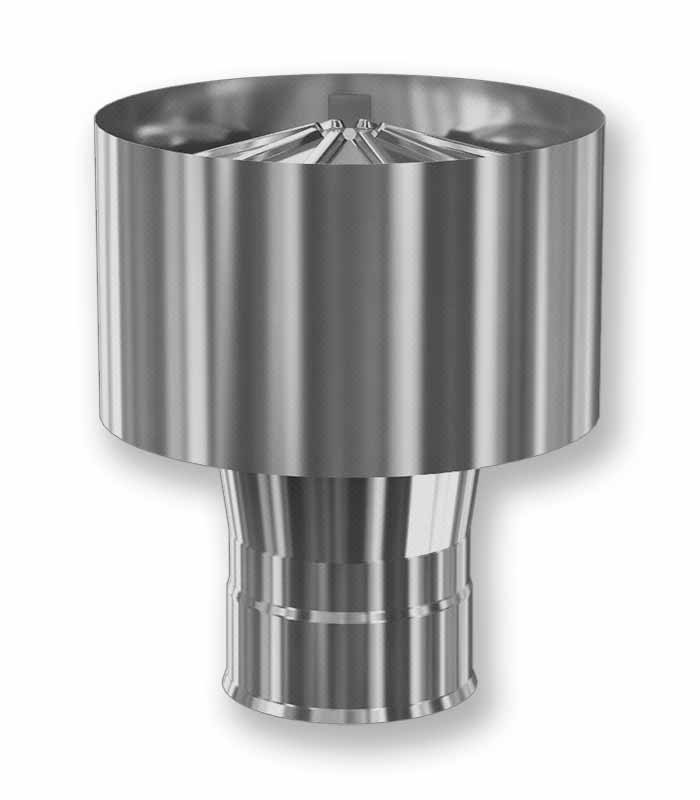

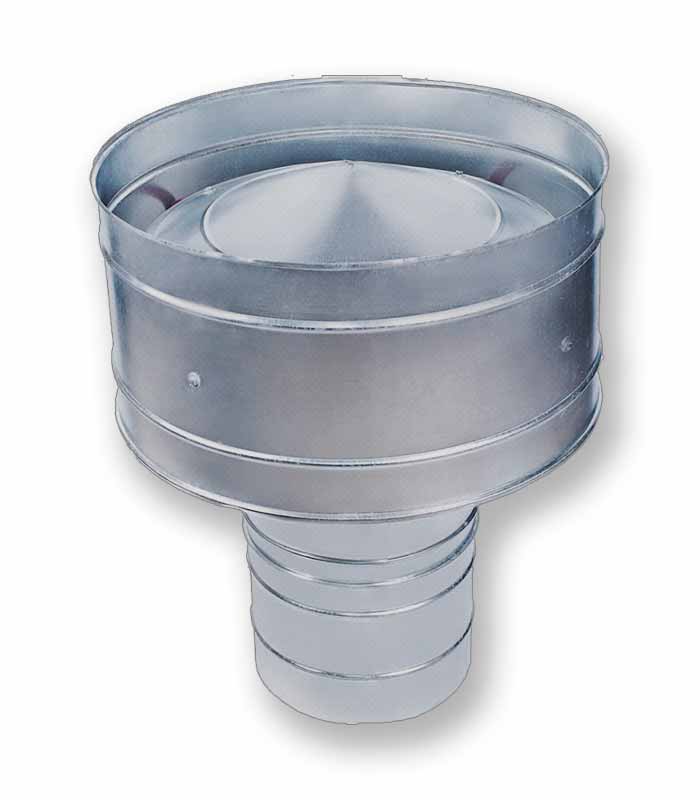

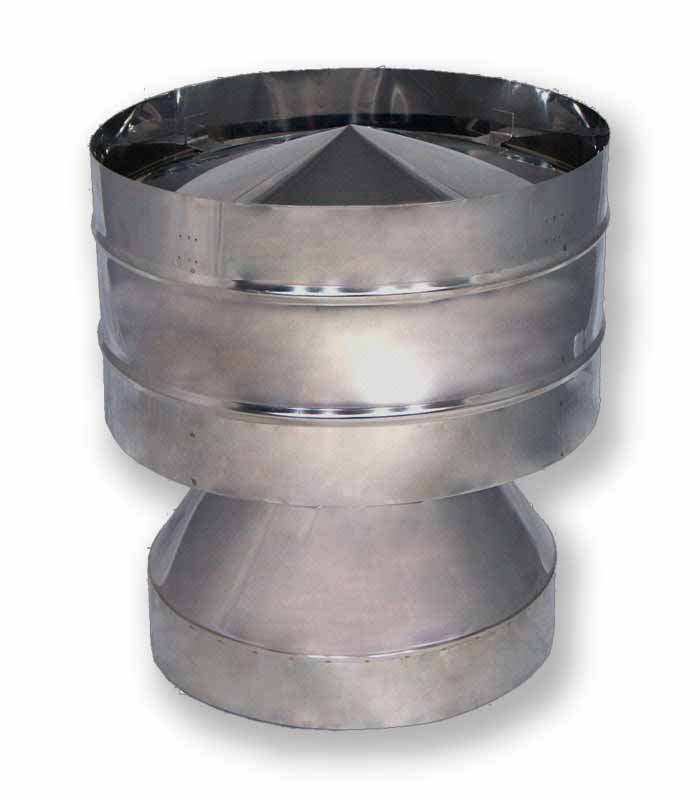

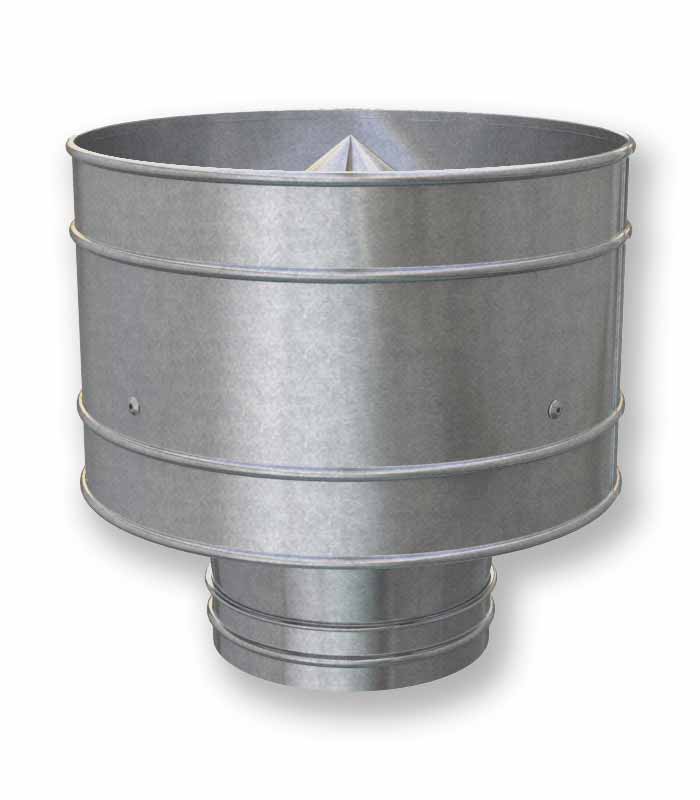

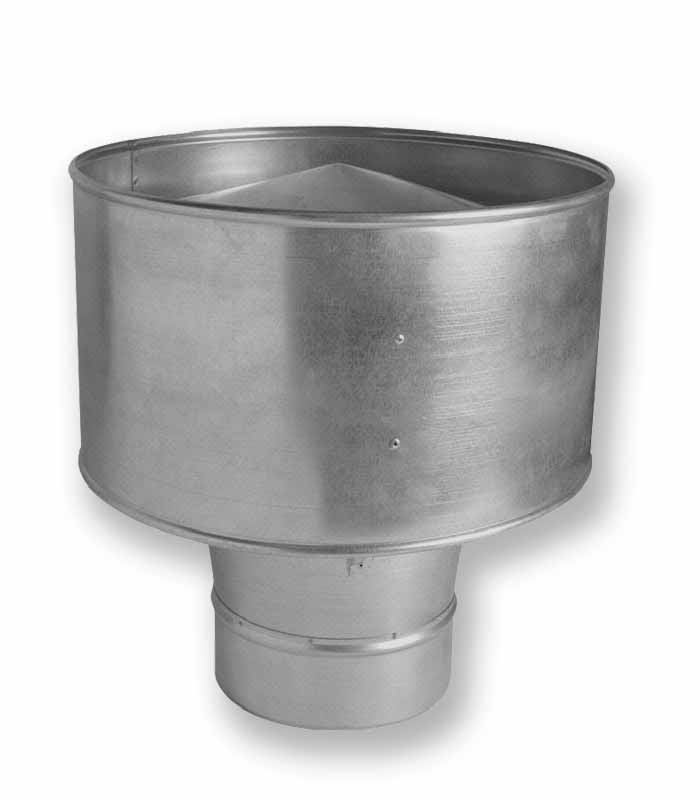

Дефлекторы предназначены для усиления тяги в вертикальных шахтах путем использования ветрового напора. Ветер создает внутри цилиндрической оболочки зону пониженного давления, способствующего работе вытяжной системы. Дефлекторы устанавливают на вытяжных шахтах в системах естественной вентиляции для усиления тяги. Присоединительные размеры дефлекторов соответствуют нормализованному ряду воздуховодов и узлов прохода через перекрытия по серии типовых конструкций. Дефлектор состоит из диффузора, полуцилиндра, конуса, лапки и зонта. Основной параметр дефлектора — его диаметр, который зависит от размеров сечения воздуховода.
Описание
Описание дефлекторов вентиляционных
Вентиляционный дефлектор представляет собой узел в виде насадки для усиления тяги в воздуховоде вентиляционной системы путем использования естественного напора ветра. Принцип действия заключается в том, что внутри изделия образуется пониженное давление, что влияет на движение потоков воздуха. С помощью дефлектора можно заметно повысить эффективность работы вентиляции. Одновременно данная насадка предохраняет вентиляцию от попадания осадков и задувания ветра.
Среди специалистов общепринята нумерация дефлекторов в зависимости от диаметра шахты вентиляции от 3 дм до 10 дм. Соответствующий номер указывает на количество удаляемого из системы потока воздуха. Установка дефлектора вентиляции принято осуществлять на высоте 1,5 — 2 метра выше уровня конька крыши. Такое аэродинамическое устройство подбирается в соответствии с проектом и расчетными размерами и формами. Сегодня существует множество моделей вентиляционных дефлекторов.
Все нормативные требования по изготовлению конструкции и монтажу сборных и разборных дефлекторов регулируются соответствующими ГОСТами и СНиПами, утвержденными законодательно.
Отзывы (0)
Спецификации
Спецификации дефлекторов вентиляционных для воздуховодов
Условные обозначения
- D, D1 - диаметр (мм)
- H, H1 - высота (мм)
| D, мм | D1, мм | H, мм | H2, мм | Масса, кг |
|---|---|---|---|---|
| 100 | 220 | 285 | 110 | 1,0 |
| 125 | 280 | 316 | 140 | 1,5 |
| 160 | 350 | 436 | 198 | 2,2 |
| 180 | 400 | 475 | 235 | 3,0 |
| 200 | 420 | 505 | 242 | 3,4 |
| 225 | 460 | 555 | 264 | 4,6 |
| 250 | 480 | 620 | 300 | 6,0 |
| 280 | 557 | 724 | 314 | 7,0 |
| 315 | 616 | 760 | 300 | 8,0 |
| 355 | 680 | 828 | 410 | 12,4 |
| 400 | 740 | 675 | 405 | 16,7 |
| 450 | 840 | 784 | 474 | 22,7 |
| 500 | 950 | 864 | 484 | 31,8 |
| 560 | 1112 | 964 | 654 | 38,3 |
| 630 | 1200 | 1080 | 690 | 46,5 |
| 710 | 1372 | 1150 | 780 | 74,8 |
| 800 | 1530 | 1355 | 900 | 104,2 |
| 900 | 1750 | 1490 | 1040 | 139,4 |
| 1000 | 1700 | 1670 | 1230 | 178,6 |
