Круглые воздуховоды и фасонные части
Прямоугольные воздуховоды и фасонные части
Узлы прохода
1,900.00 ₽ – 5,220.00 ₽
Узел прохода через кровлю служит для выведения вентиляции наружу сквозь крышу, предотвращая попадание влаги внутрь. Узлы прохода устанавливаются в системах принудительной и естественной вентиляции помещений общего назначения на железобетонные стаканы. По исполнению, узлы прохода делятся на тип без клапана, с ручным управлением, а также с площадкой под привод. Материалом для узлов прохода служит углеродистая сталь. Узлы прохода монтируют в местах прохода стальных вентиляционных шахт на покрытиях различных зданий. Как правило, узлы прохода общего назначения устанавливаются на железобетонные стаканы.
По отдельной заявке изготавливаются узлы прохода нестандартных размеров.
Описание
Описание узлов прохода через кровлю для систем вентиляции
При монтаже приточных, вытяжных или комбинированных систем вентиляции важным моментом является правильный вывод каналов через крышу. Применение специальных деталей значительно упрощает установку и обеспечивает возможность добавления необходимых конструктивных возможностей в систему без модификации проекта. К таким элементам относятся узлы прохода, которые обеспечивают эффективность вентилирования.

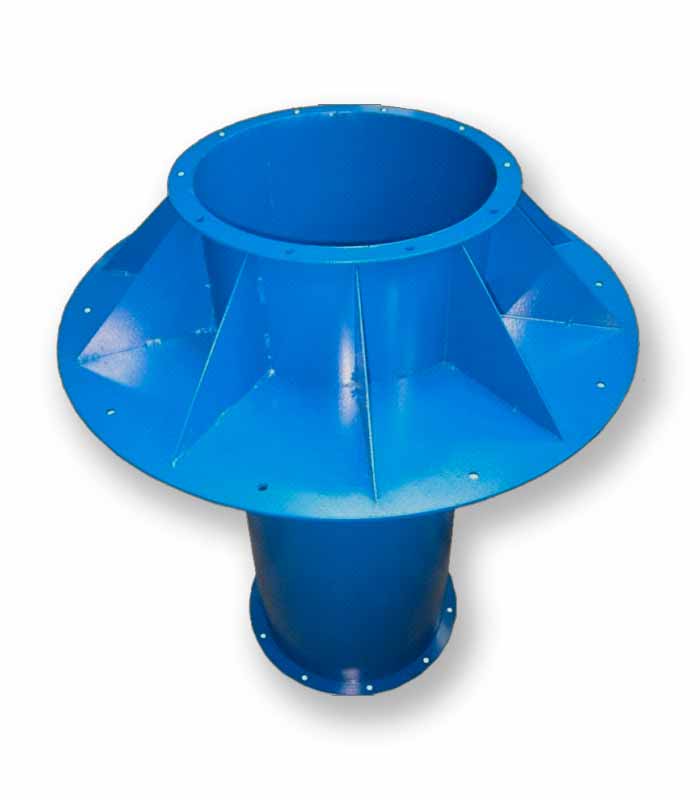

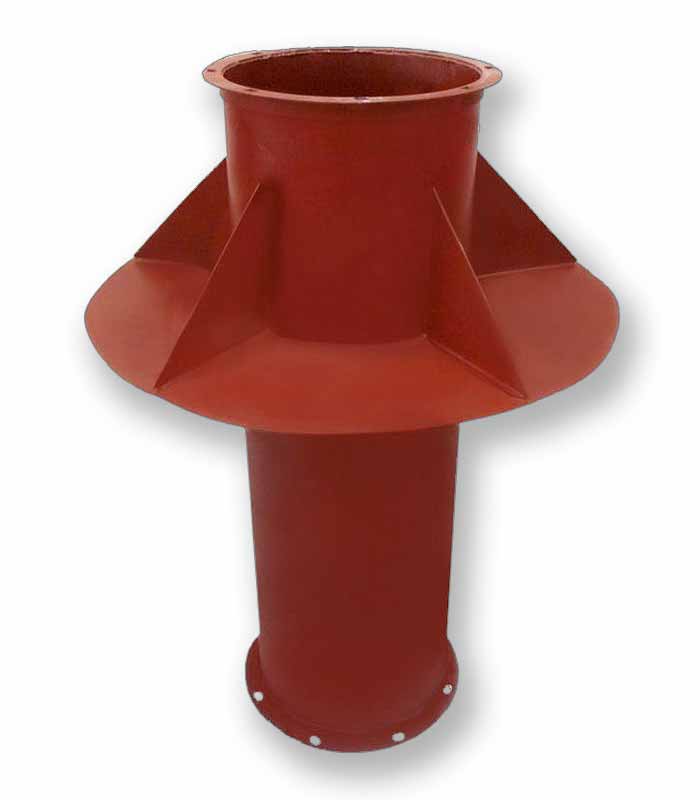

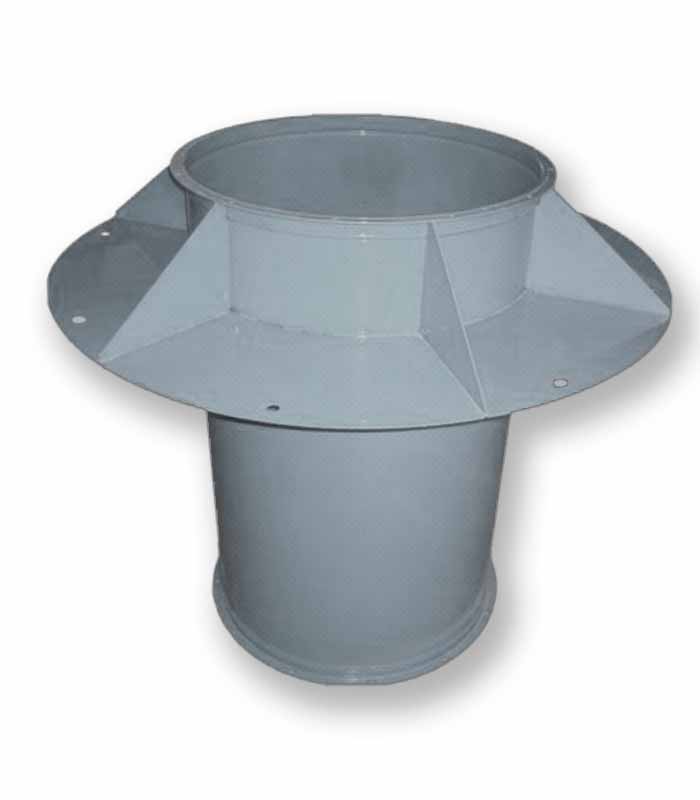

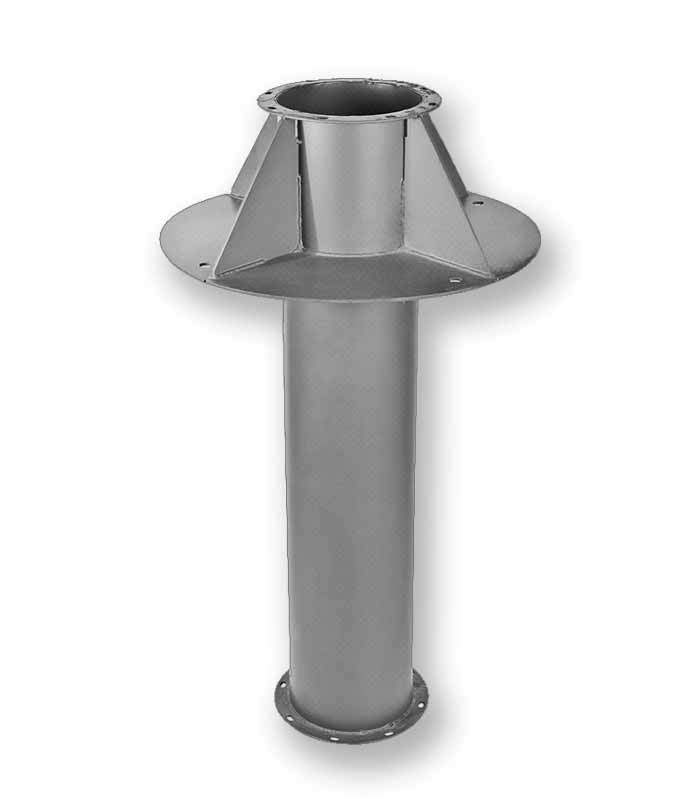

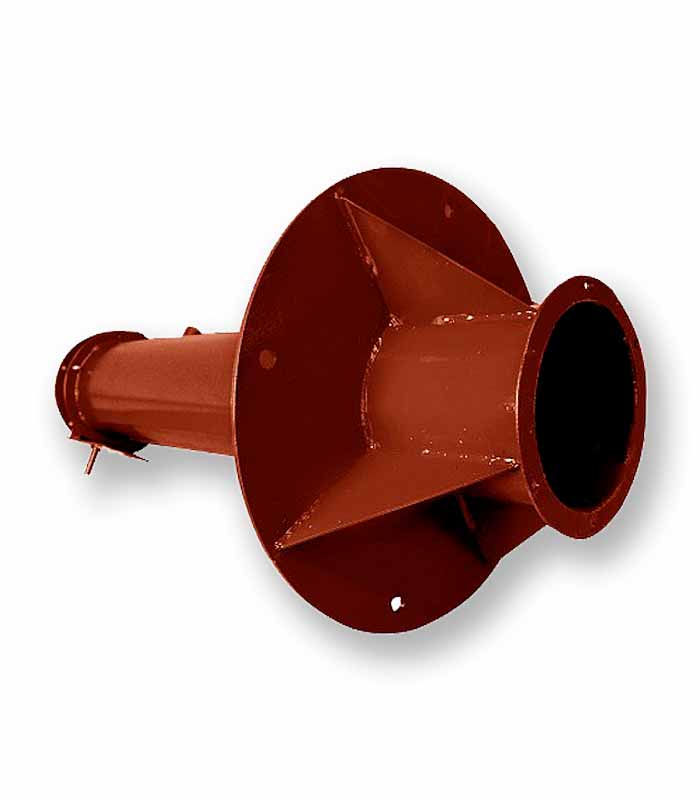

Узел прохода состоит из патрубка, приваренного к опорному фланцу, которым узел прохода крепится к железобетонному стакану, установленному на покрытиях зданий.
Концевые фланцы патрубка предназначены: верхний для крепления шахты круглого сечения, нижний для присоединения клапана или воздуховода. Расчалки крепятся к шахте с помощью хомута, а к покрытию здания – кронштейнами. В тех случаях, когда возможно выпадение влаги из проходящей через шахту воздушно-газовой смеси, к внутренней поверхности патрубка приварен конденсатосборник.
Существуют следующие виды узлов прохода вентиляционных шахт:
Узлы прохода не утепляются, утепленный только клапан. Выход наружу для обеспечения вентиляции защищен теплоизоляцией. То или иное исполнение выбирается проектировщиком в зависимости от конкретных условий (температура, влажность и др.). Узлы прохода поставляются в разобранном виде партиями.
Следует обратить внимание, что исполнительный механизм (электропривод) в комплект оборудования не входит.
В комплект поставки узла прохода входит:
Отзывы (0)
Спецификации
Спецификации узлов прохода через кровлю

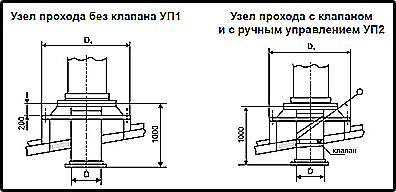

Узлы прохода УП 1 и УП 2
| Узел прохода без клапана | Масса, кг | Узел прохода с ручным управлением | D1 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Модель | D | Модель | D | Масса, кг | Модель | D | Масса, кг | ||
| без кольца для сбора конденсата | с кольцом для сбора конденсата | ||||||||
| УП 1 | 200 | 17,6 | УП 2 | 200 | 19,1 | УП 2-11 | 200 | 20,1 | 540 |
| УП 1-01 | 250 | 18,6 | УП 2-01 | 250 | 20,3 | УП 2-12 | 250 | 21,5 | |
| УП 1-02 | 315 | 29,9 | УП 2-02 | 315 | 21,8 | УП 2-13 | 315 | 23,2 | |
| УП 1-03 | 400 | 26,0 | УП 2-03 | 400 | 28,2 | УП 2-14 | 400 | 29,8 | 840 |
| УП 1-04 | 450 | 30,0 | УП 2-04 | 450 | 32,7 | УП 2-15 | 450 | 34,4 | |
| УП 1-05 | 500 | 36,0 | УП 2-05 | 500 | 39,0 | УП 2-16 | 500 | 40,8 | |
| УП 1-06 | 630 | 41,0 | УП 2-06 | 630 | 45,0 | УП 2-17 | 630 | 46,5 | 1140 |
| УП 1-07 | 710 | 48,0 | УП 2-07 | 710 | 52,0 | УП 2-18 | 710 | 54,2 | |
| УП 1-08 | 800 | 53,0 | УП 2-08 | 800 | 58,0 | УП 2-19 | 800 | 60,4 | |
| УП 1-09 | 1000 | 65,2 | УП 2-09 | 1000 | 73,2 | УП 2-20 | 1000 | 77,0 | 1340 |
| УП 1-10 | 1250 | 77,0 | УП 2-10 | 1250 | 86,0 | УП 2-21 | 1250 | 90,0 | 1590 |
Узел прохода с клапаном с площадкой под электродвигатель УП 3
| Модель | D | Масса,кг | Модель | D | Масса,кг | Н | D1 | Площадь клапана, м2 |
|---|---|---|---|---|---|---|---|---|
| без кольца для сбора конденсата | с кольцом для сбора конденсата | |||||||
| УП 3 | 200 | 21,6 | УП 3-11 | 200 | 22,6 | 50 | 540 | 0,13 |
| УП 3-01 | 250 | 22,8 | УП 3-12 | 250 | 24,0 | 50 | 0,2 | |
| УП 3-02 | 315 | 24,4 | УП 3-13 | 315 | 25,8 | 50 | 0,31 | |
| УП 3-03 | 400 | 30,8 | УП 3-14 | 400 | 32,4 | 50 | 840 | 0,5 |
| УП 3-04 | 450 | 35,2 | УП 3-15 | 450 | 37,0 | 50 | 0,64 | |
| УП 3-05 | 500 | 41,5 | УП 3-16 | 500 | 43,3 | 50 | 0,79 | |
| УП 3-06 | 630 | 47,5 | УП 3-17 | 630 | 50,0 | 50 | 1140 | 1,25 |
| УП 3-07 | 710 | 55,0 | УП 3-18 | 710 | 57,4 | 50 | 1,58 | |
| УП 3-08 | 800 | 63,0 | УП 3-19 | 800 | 66,0 | 50 | 2,01 | |
| УП 3-09 | 1000 | 80,2 | УП 3-20 | 1000 | 84,0 | 64 | 1340 | 3,14 |
| УП 3-10 | 1250 | 92,0 | УП 3-21 | 1250 | 97,0 | 72 | 1590 | 4,91 |
