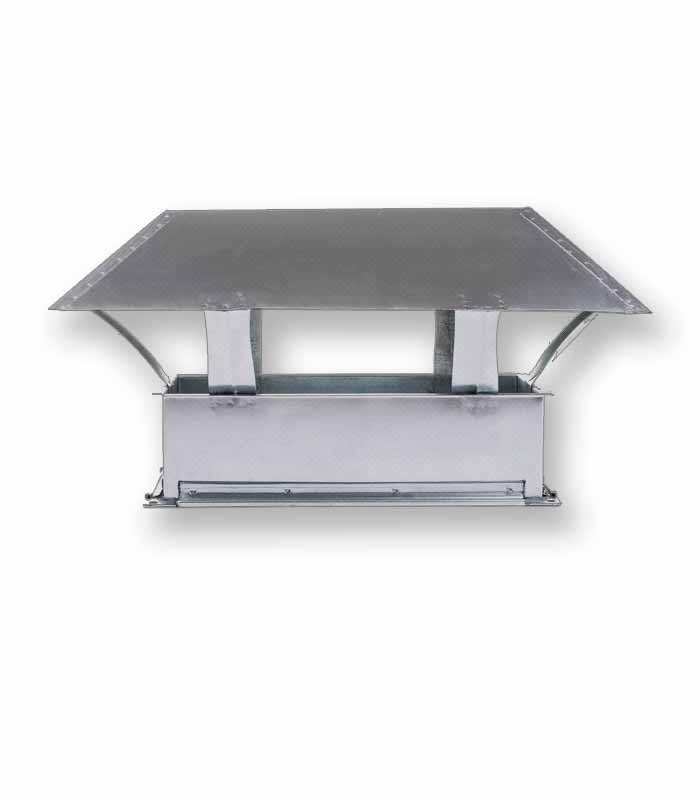

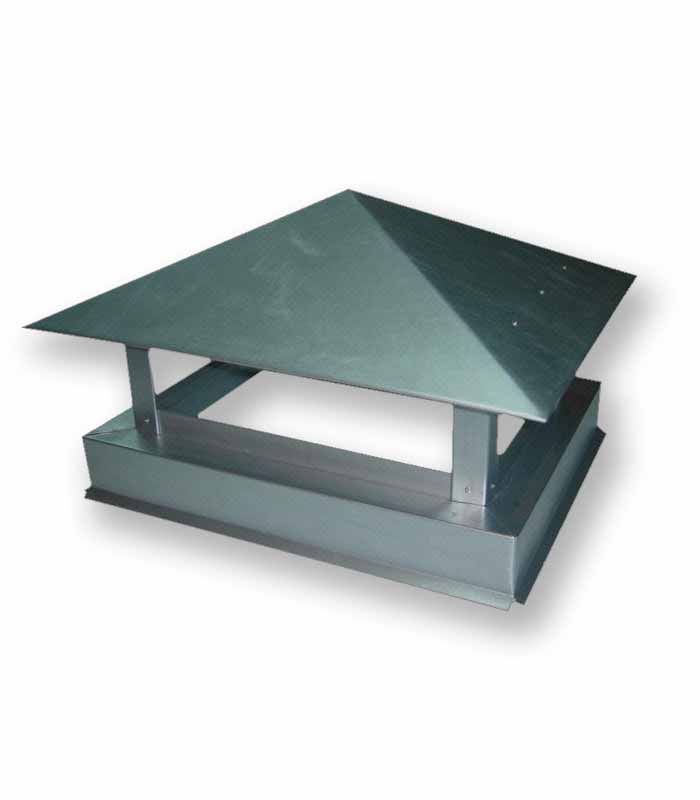

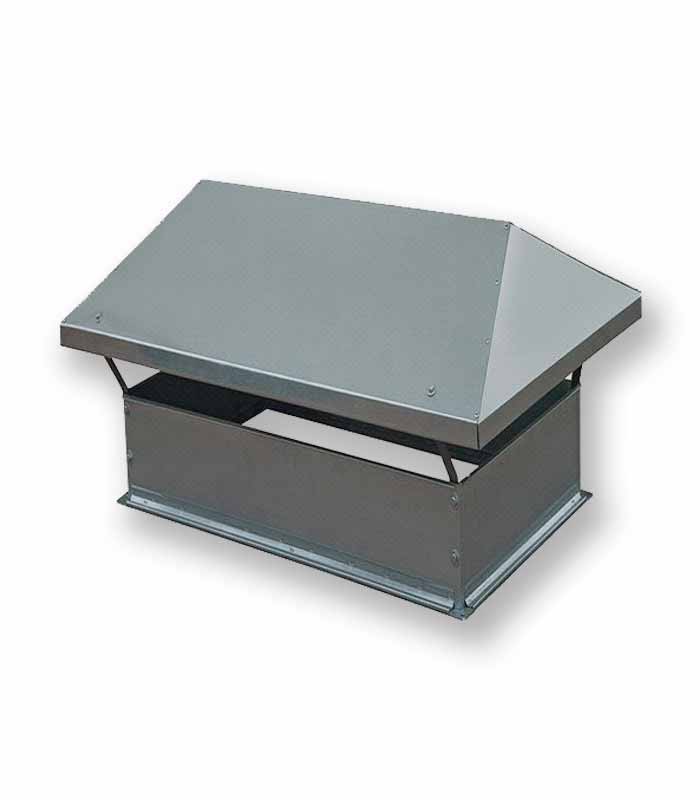

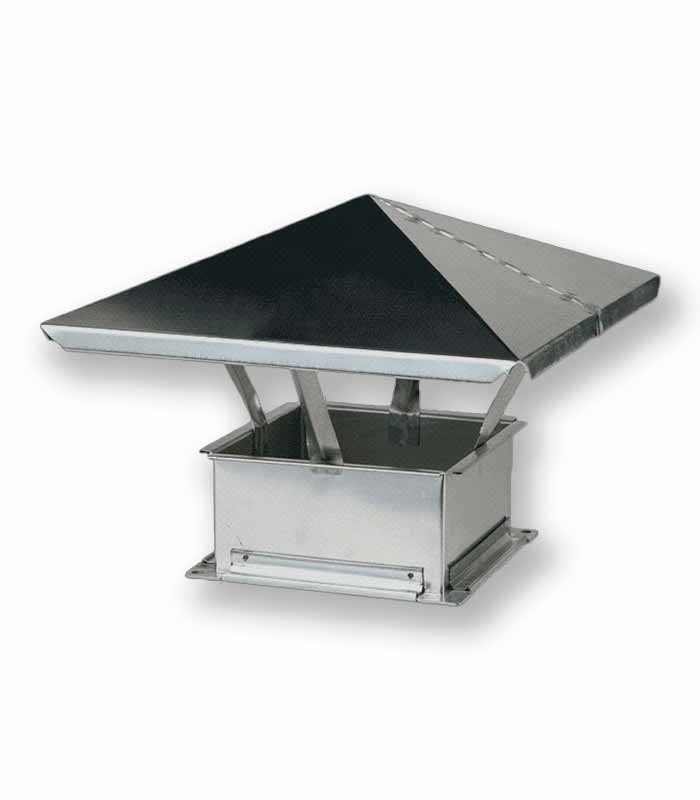

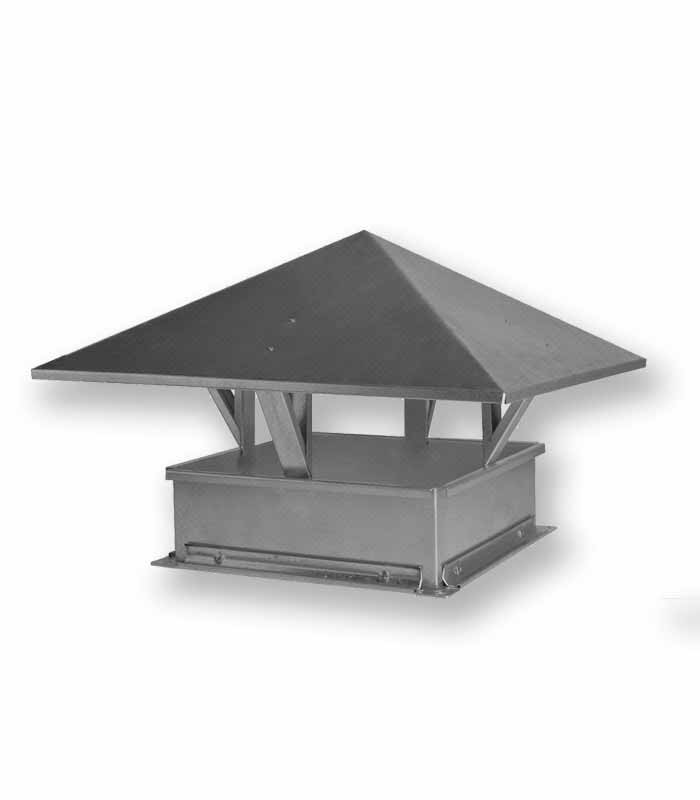

Зонт вентиляционный прямоугольный
650.00 ₽ – 2,450.00 ₽
Зонты прямоугольного типа устанавливают на вентиляционных шахтах с естественным и механическим побуждением с целью защиты шахт от попадания в них атмосферных осадков. Выбор прямоугольного зонта производится в соответствии с наружными размерами вентиляционной шахты, принятой в проекте. Все присоединительные размеры зонтов соответствуют посадочным размерам стандартного ряда воздуховодов и узлов прохода вентиляционных вытяжных шахт через покрытия зданий по серии типовых конструкций.
Описание
Описание зонтов вентиляционных прямоугольных
Зонты вентиляционные прямоугольный являются важным защитным элементом для вентиляционной системы. Они устанавливаются на концах наружных участков воздуховодов. Прикрывая выходное отверстие, они не позволяют атмосферным осадкам, влаге, пыли и грязи попадать внутрь вентиляционной сети.
Изделия монтируются с воздуховодами ниппельным соединением. Типоразмер зонтов определяется размером сечения в месте стыка — концы стыкуемого воздуховода и зонта должны быть соразмерными.
Прямоугольные зонты устанавливаются на воздуховоды прямоугольного сечения. В интернет-магазине ГК «Евроклимат» представлены защитные зонты собственного производства. Для заказа нужно указать длину и ширину стыка, а также количество изделий.
Отзывы (0)
Спецификации
Спецификации зонтов вентиляционных прямоугольных

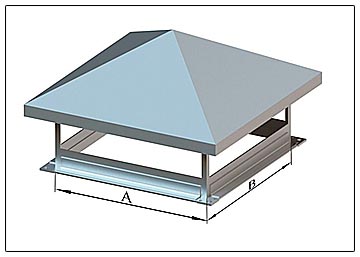

Условные обозначения
- A - длина (мм)
- B - ширина (мм)
| Сечение воздуховода, мм | Размеры колпака, мм | ||
|---|---|---|---|
| 100х100 | 170х170 | ||
| 150х150 | 255х255 | ||
| 200х200 | 340х340 | ||
| 250х250 | 425х425 | ||
| 300х300 | 510х510 | ||
| 400х200 | 680х340 | ||
| 400х250 | 680х425 | ||
| 400х300 | 680х510 | ||
| 400х400 | 680х680 | ||
| 500х300 | 850х510 | ||
| 500х400 | 850х680 | ||
| 500х500 | 850х850 | ||
| 600х400 | 1020х680 | ||
| 600х500 | 1020х850 | ||
| 700х400 | 1190х680 | ||
| 700х500 | 1190х850 | ||
| 800х500 | 1360х850 | ||
| 1000х500 | 1700х850 | ||
| 1000х600 | 1700х1020 | ||
| 1000х800 | 1700х1360 | ||
| 1000х1000 | 1700х1700 | ||
| 1200х1200 | 2040х2040 |
